Molla di estensione RZ-121KI Acciaio inossidabile Ø 1,6 x 15,5 x 96 mm / 180°

Prezzi a scalare - Molla di estensione RZ-121KI

Quantità	Prezzo singolo [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,8996 EUR
175	0,8860 EUR
250	0,8679 EUR
350	0,8284 EUR
450	0,7603 EUR

Molla di estensione Acquistare

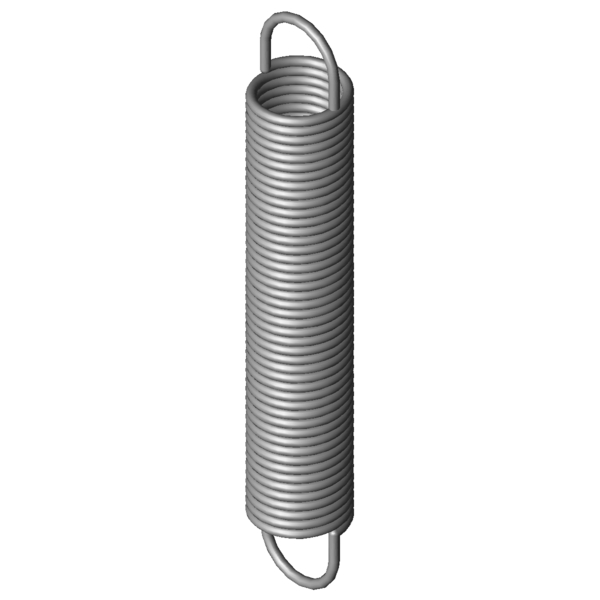

Immagine del prodotto Molla di estensione RZ-121KI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-121KI

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,6	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	15,5	mm	Diametro esterno delle spire
Dh	18,3	mm	Diametro minore del cono
L0	96	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	76	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	253,89	mm	Lunghezza massima a carico statico
sn	157,89	mm	Escursione elastica massima a carico statico
Fn	78,31	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	10	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,459	N/mm	Costante della molla
F0	5,811	N	Forza di precompressione interna
Fntol	4,55	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,8	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	41	gradi	Tolleranza posizione occhiello
Gew	33,4973	g	Peso dell’articolo
PG	ZM	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-121KI Acciaio inossidabile Ø 1,6 x 15,5 x 96 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-121KI Acciaio inossidabile Ø 1,6 x 15,5 x 96 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-121KI Acciaio inossidabile Ø 1,6 x 15,5 x 96 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-121KI Acciaio inossidabile Ø 1,6 x 15,5 x 96 mm / 180°

calcolo del percorso della forza Molla di estensione RZ-121KI

Modulo di richiesta Molla di estensione RZ-121KI Acciaio inossidabile Ø 1,6 x 15,5 x 96 mm / 180°

Modulo di richiesta Molla di estensione RZ-121KI

Molle di estensione simili per Molla di estensione RZ-121KI Acciaio inossidabile Ø 1,6 x 15,5 x 96 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-121KI	1.4310	1,6	15,5	96	78,31	253,89	157,89	0,459	100,0 \| 100,0 \| 100,0 \| 100,0
Z-121KI	EN 10270-1	1,6	15,5	96	92,71	255,58	159,58	0,535	92,4 \| 100,0 \| 91,7 \| 85,4

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-103AI	17,2	91,9	0,1	1.4310	35,5	423,92	332,02	52,0 \| 88,0 \| 46,4 \| 21,6
RZ-100E-14I	14	86,4	0,1	1.4310	29,34	362,8	276,4	50,6 \| 83,0 \| 47,3 \| 21,4
RZ-106CI	13,7	98,7	0,174	1.4310	44,22	334,59	235,89	62,5 \| 87,9 \| 61,7 \| 37,8
RZ-106BI	13,7	88,7	0,199	1.4310	44,22	294,87	206,17	65,4 \| 86,3 \| 66,5 \| 43,2
RZ-115LI	15	105	0,225	1.4310	55,72	333,72	228,72	70,4 \| 91,9 \| 70,1 \| 49,1
RZ-106GI	12,7	96,3	0,228	1.4310	47,55	288,82	192,52	69,2 \| 86,6 \| 71,4 \| 49,8
RZ-115V-26I	15	113,5	0,293	1.4310	67,55	326,65	213,15	78,6 \| 91,7 \| 80,2 \| 63,9
RZ-121AI	17,6	99,8	0,301	1.4310	69,37	313,63	213,83	80,5 \| 94,8 \| 81,2 \| 65,4
RZ-115V-25I	15	101,5	0,337	1.4310	67,55	286,92	185,42	84,7 \| 95,0 \| 85,7 \| 73,5
RZ-115KI	15	76,9	0,338	1.4310	55,72	228,74	151,84	81,9 \| 88,1 \| 83,7 \| 74,0
RZ-121I	17,6	88,6	0,354	1.4310	69,37	270,24	181,64	86,1 \| 93,5 \| 87,8 \| 77,0
RZ-115V-24I	15	91	0,387	1.4310	67,55	252,16	161,16	90,6 \| 95,1 \| 92,1 \| 84,5
RZ-121LI	15,5	107,5	0,399	1.4310	78,31	289,16	181,66	92,3 \| 96,4 \| 93,5 \| 86,9
RZ-115V-23I	15	82	0,445	1.4310	67,55	222,37	140,37	92,2 \| 92,0 \| 87,6 \| 97,0
RZ-121KI	15,5	96	0,459	1.4310	78,31	253,89	157,89	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-121JI	15,5	86,5	0,527	1.4310	78,31	224,02	137,52	92,4 \| 96,7 \| 93,5 \| 87,1
RZ-124BI	14,1	105	0,549	1.4310	85,63	249,56	144,56	89,8 \| 94,1 \| 91,5 \| 83,7
RZ-124AI	14,1	94,2	0,631	1.4310	85,63	219,85	125,65	84,9 \| 96,4 \| 85,5 \| 72,8
RZ-121HI	15,5	75,5	0,637	1.4310	78,31	189,25	113,75	83,6 \| 92,9 \| 86,0 \| 72,0
RZ-130K-04I	16	109	0,661	1.4310	105	255,85	146,85	81,5 \| 91,3 \| 83,8 \| 69,4
RZ-115V-35I	12	96,5	0,715	1.4310	83,35	204,97	108,47	78,7 \| 90,2 \| 81,3 \| 64,5
RZ-124I	14,1	83	0,743	1.4310	85,63	189,73	106,73	77,9 \| 92,5 \| 79,5 \| 61,8
RZ-137AI	18,6	95	0,887	1.4310	121,3	222,1	127,1	70,6 \| 87,4 \| 72,5 \| 52,0
RZ-124GI	12,7	92	0,902	1.4310	94,45	189,36	97,36	72,0 \| 92,6 \| 72,3 \| 51,1
RZ-130K-03I	16	84,6	0,93	1.4310	105	189,06	104,46	70,3 \| 91,3 \| 70,4 \| 49,3
RZ-144AI	14,5	112	1,542	1.4310	153	202,67	90,67	56,7 \| 86,4 \| 54,3 \| 29,4
RZ-141GI	16	87	1,57	1.4310	139,7	168,64	81,64	57,3 \| 89,2 \| 53,9 \| 29,0
RZ-144I	14,5	98,8	1,815	1.4310	153	175,82	77,02	55,1 \| 90,2 \| 50,0 \| 25,0
RZ-147OI	15	107	2,474	1.4310	192,2	177,97	70,97	49,2 \| 86,4 \| 42,8 \| 18,3
RZ-161I	15	81	7,143	1.4310	269,8	115,5	34,5	37,8 \| 81,7 \| 25,4 \| 6,3

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione RZ-121KI

Paese d'origine: DE, German; Molla di estensione RZ-121KI
