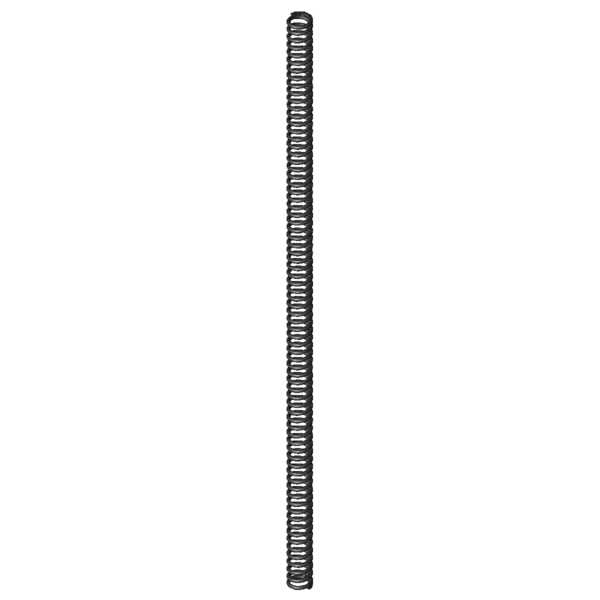

| Materialu |
EN 10270-1 |
- |
Rodzaj materialu |
| Stan końców sprężyny |
Przyłożone i zeszlifowane |
- |
Stan końców sprężyny |
| F1 |
|
N |
Siła sprężyny z napięciem wstępnym |
| L1 |
|
mm |
Długość sprężyny z napięciem wstępnym |
| s1 |
|
mm |
Ugięcie sprężyny z napięciem wstępnym |
| F2 |
|
N |
Siła sprężyny obciążonej siłą |
| L2 |
|
mm |
Długość sprężyny obciążonej siłą |
| s2 |
|
mm |
Ugięcie sprężyny przy obciążeniu siłą |
| d |
1,5 |
mm |
Srednica drutu |
| Di |
|
mm |
Wewnętrzna średnica zwoju |
| D |
8,5 |
mm |
Średnia średnica zwoju |
| De |
10 |
mm |
Zewnętrzna średnica zwoju |
| Dd |
6,4 |
mm |
Maksymalna średnica trzpienia |
| Dh |
10,7 |
mm |
Minimalna średnica tulei |
| L0 |
260 |
mm |
Długość swobodna |
| Lk |
256,92 |
mm |
Długość wyboczenia |
| Fn |
149,01 |
N |
Maksymalna siła przy obciążeniu statycznym |
| Ln |
129,59 |
mm |
Minimalna długość przy obciążeniu statycznym |
| sn |
130,41 |
mm |
Maksymalne ugięcie sprężyny przy obciążeniu statycznym |
| Fndyn |
127,398 |
N |
Maksymalna siła przy obciążeniu dynamicznym |
| Lndyn |
148,5 |
mm |
Minimalna długość przy obciążeniu dynamicznym |
| shdyn |
39,81 |
mm |
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym |
| S |
3,517 |
mm |
Skok zwoju sprężyny (od środka zwoju do środka zwoju) |
| n |
73,5 |
szt. |
Ilość zwojów sprężynujących |
| nt |
|
szt. |
Całkowita ilość zwojów |
| R |
1,143 |
N/mm |
Sztywnosc sprezyny |
| Gew |
28,1623 |
g |
Waga artykułu |
| Fntol |
8,52 |
N |
(+/-) Tolerancja statycznej siły maksymalnej |
| Fndtol |
8,38 |
N |
(+/-) Tolerancja maksymalnej siły dynamicznej |
| Detol |
0,25 |
mm |
(+/-) Tolerancja średnicy zwoju |
| L0tol |
5,5 |
mm |
(+/-) Tolerancja długości swobodnej sprężyny |
| PG |
M |
- |
Grupa cenowa tego artykulu |
| F1tol |
|
N |
(+/-) Tolerancja siły sprężyny z napęciem wstępnym |
| F2tol |
|
N |
(+/-) Tolerancja siły sprężyny obciążonej siłą |
