Sprężyna dociskowa D-222B Stal sprężynowa Ø 1,6 x 11,1 x 35 mm

Ceny progresywne - Sprężyna dociskowa D-222B

Ilość	Cena jednostkowa [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Sprężyna dociskowa Kupić

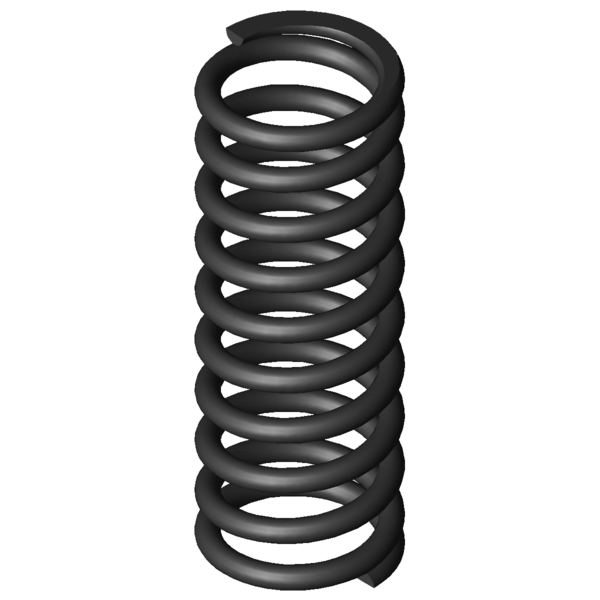

Obraz produktu Sprężyna dociskowa D-222B

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-222B

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1	-	N	Siła sprężyny z napięciem wstępnym
L1	-	mm	Długość sprężyny z napięciem wstępnym
s1	-	mm	Ugięcie sprężyny z napięciem wstępnym
F2	-	N	Siła sprężyny obciążonej siłą
L2	-	mm	Długość sprężyny obciążonej siłą
s2	-	mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di	-	mm	Wewnętrzna średnica zwoju
D	11,1	mm	Średnia średnica zwoju
De	12,7	mm	Zewnętrzna średnica zwoju
Dd	9	mm	Maksymalna średnica trzpienia
Dh	13,3	mm	Minimalna średnica tulei
L0	35	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	91,078	N	Maksymalna siła przy obciążeniu statycznym
Ln	19,14	mm	Minimalna długość przy obciążeniu statycznym
sn	15,86	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	84,369	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	20,31	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	10,35	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	3,929	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	8,5	szt.	Ilość zwojów sprężynujących
nt	-	szt.	Całkowita ilość zwojów
R	5,743	N/mm	Sztywnosc sprezyny
Gew	5,8193	g	Waga artykułu
Fntol	7,03	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	6,93	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,3	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,99	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	F	-	Grupa cenowa tego artykulu
F1tol	-	N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol	-	N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-222B Stal sprężynowa Ø 1,6 x 11,1 x 35 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-222B Stal sprężynowa Ø 1,6 x 11,1 x 35 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-222B Stal sprężynowa Ø 1,6 x 11,1 x 35 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-222B Stal sprężynowa Ø 1,6 x 11,1 x 35 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-222B

Formularz zapytania Sprężyna dociskowa D-222B Stal sprężynowa Ø 1,6 x 11,1 x 35 mm

Formularz zapytania Sprężyna dociskowa D-222B

Podobne sprężyny naciskowe do Sprężyna dociskowa D-222B Stal sprężynowa Ø 1,6 x 11,1 x 35 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-222B	EN 10270-1	1,6	12,7	35	91,078	19,14	15,86	8,5	5,743	100,0 \| 100,0 \| 100,0 \| 100,0
VD-222B	1.4310	1,6	12,7	35	78,226	19,14	15,86	8,5	4,933	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-063H-12	11,5	33,8	0,056	EN 10270-1	1,409	8,76	25,04	35,4 \| 72,8 \| 32,4 \| 1,0
D-115E	12	32,7	0,484	EN 10270-1	13,391	5,05	27,65	40,6 \| 77,2 \| 36,0 \| 8,4
D-117O	12	36	0,54	EN 10270-1	15,264	7,73	28,27	42,1 \| 80,6 \| 36,4 \| 9,4
D-142D-01	12,3	35	0,82	EN 10270-1	21,79	8,44	26,56	46,8 \| 84,4 \| 41,8 \| 14,3
D-147	13,5	36,5	0,948	EN 10270-1	25,758	9,34	27,16	48,0 \| 84,2 \| 43,3 \| 16,5
D-150C	12,5	32	1,218	EN 10270-1	27,84	9,14	22,86	51,8 \| 84,1 \| 50,0 \| 21,2
D-152B	11	36	1,358	EN 10270-1	33,449	11,38	24,63	52,1 \| 82,1 \| 50,6 \| 23,6
D-190D	13	40	1,804	EN 10270-1	44,019	15,6	24,4	58,6 \| 87,8 \| 56,7 \| 31,4
D-179L	12	34	2,094	EN 10270-1	50,79	9,75	24,25	61,3 \| 86,8 \| 60,6 \| 36,5
D-180O	13	34,4	2,338	EN 10270-1	55,596	10,62	23,78	65,0 \| 90,3 \| 63,9 \| 40,7
D-207KC	12,5	38,8	4,559	EN 10270-1	94,576	18,05	20,75	86,6 \| 94,1 \| 86,4 \| 79,4
D-207AB	11	36	4,656	EN 10270-1	82,1	18,37	17,63	87,2 \| 90,4 \| 90,1 \| 81,1
D-222C	12,7	41	5,139	EN 10270-1	102,685	21,02	19,98	89,6 \| 95,1 \| 84,0 \| 89,5
D-207J-34	14	35	5,281	EN 10270-1	111,433	13,9	21,1	88,4 \| 94,8 \| 78,4 \| 92,0
D-222B	12,7	35	5,743	EN 10270-1	91,078	19,14	15,86	100,0 \| 100,0 \| 100,0 \| 100,0
D-207K-04	11,5	38	6,068	EN 10270-1	122,11	17,88	20,13	87,8 \| 92,1 \| 76,7 \| 94,7
D-219	14,1	36	6,215	EN 10270-1	133,316	14,55	21,45	86,4 \| 95,8 \| 71,1 \| 92,4
D-227A-04	11,5	38	7,243	EN 10270-1	124,631	20,79	17,21	85,4 \| 94,2 \| 82,6 \| 79,3
D-227A-03	11,5	32	9,174	EN 10270-1	136,799	17,09	14,91	79,0 \| 94,0 \| 80,3 \| 62,6
D-234A	12	39,8	10,608	EN 10270-1	175,736	23,23	16,57	72,8 \| 90,4 \| 73,8 \| 54,1
D-234	12	32	11,856	EN 10270-1	128,437	21,17	10,83	69,9 \| 91,6 \| 69,6 \| 48,4
D-257E-04	12,3	38	15,702	EN 10270-1	193,826	25,66	12,34	62,9 \| 89,7 \| 62,4 \| 36,6
D-263V	14,65	35	18,259	EN 10270-1	203,927	23,83	11,17	58,3 \| 85,9 \| 57,5 \| 31,5
D-260	12	38,5	19,176	EN 10270-1	290,763	23,34	15,16	60,6 \| 88,5 \| 63,5 \| 29,9
D-257E-03	12,3	32	19,889	EN 10270-1	216,855	21,1	10,9	57,9 \| 89,4 \| 55,4 \| 28,9
D-263	10,7	36	23,574	EN 10270-1	195,76	27,7	8,3	53,6 \| 87,2 \| 49,4 \| 24,3
D-263Q-04	12,3	38	24,382	EN 10270-1	242,583	28,05	9,95	53,6 \| 87,2 \| 50,1 \| 23,6
D-263Q-03	12,3	32	33,09	EN 10270-1	336,629	21,83	10,17	50,0 \| 87,0 \| 45,6 \| 17,3
D-263V-04	12,35	38	36,553	EN 10270-1	394,22	27,22	10,78	49,0 \| 85,8 \| 45,5 \| 15,7
D-263T	11	36,5	36,863	EN 10270-1	317,329	27,89	8,61	47,4 \| 85,1 \| 41,5 \| 15,6

Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-222B

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-222B
