Sprężyna dociskowa D-222C Stal sprężynowa Ø 1,6 x 11,1 x 41 mm

Ceny progresywne - Sprężyna dociskowa D-222C

Ilość Cena jednostkowa [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Sprężyna dociskowa Kupić

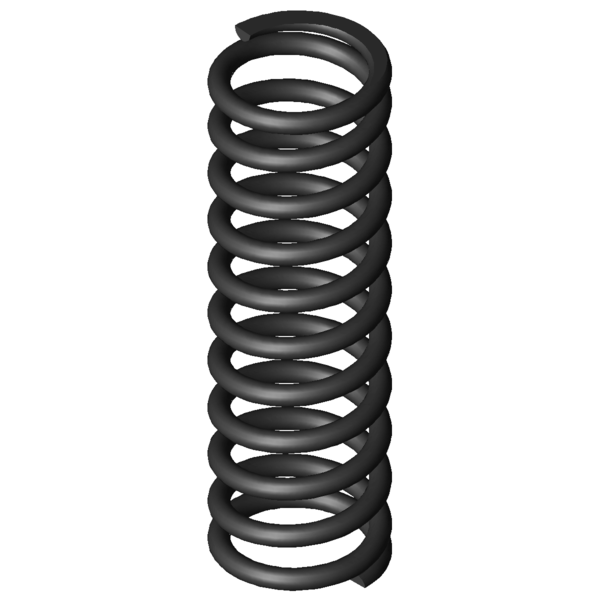

Obraz produktu Sprężyna dociskowa D-222C
Obraz produktu Sprężyna dociskowa D-222C
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-222C

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Stan końców sprężyny Przyłożone i zeszlifowane - Stan końców sprężyny
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym
s1 mm Ugięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą
s2 mm Ugięcie sprężyny przy obciążeniu siłą
d 1,6 mm Srednica drutu
Di mm Wewnętrzna średnica zwoju
D 11,1 mm Średnia średnica zwoju
De 12,7 mm Zewnętrzna średnica zwoju
Dd 9 mm Maksymalna średnica trzpienia
Dh 13,3 mm Minimalna średnica tulei
L0 41 mm Długość swobodna
Lk mm Długość wyboczenia
Fn 102,685 N Maksymalna siła przy obciążeniu statycznym
Ln 21,02 mm Minimalna długość przy obciążeniu statycznym
sn 19,98 mm Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn 95,94 N Maksymalna siła przy obciążeniu dynamicznym
Lndyn 22,33 mm Minimalna długość przy obciążeniu dynamicznym
shdyn 10,66 mm Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S 4,147 mm Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n 9,5 szt. Ilość zwojów sprężynujących
nt szt. Całkowita ilość zwojów
R 5,139 N/mm Sztywnosc sprezyny
Gew 6,3735 g Waga artykułu
Fntol 7,1 N (+/-) Tolerancja statycznej siły maksymalnej
Fndtol 7 N (+/-) Tolerancja maksymalnej siły dynamicznej
Detol 0,3 mm (+/-) Tolerancja średnicy zwoju
L0tol 1,08 mm (+/-) Tolerancja długości swobodnej sprężyny
PG F - Grupa cenowa tego artykulu
F1tol N (+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol N (+/-) Tolerancja siły sprężyny obciążonej siłą
Rysunek techniczny Sprężyna dociskowa
Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-222C Stal sprężynowa Ø 1,6 x 11,1 x 41 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-222C Stal sprężynowa Ø 1,6 x 11,1 x 41 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-222C Stal sprężynowa Ø 1,6 x 11,1 x 41 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-222C Stal sprężynowa Ø 1,6 x 11,1 x 41 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-222C

Formularz zapytania Sprężyna dociskowa D-222C Stal sprężynowa Ø 1,6 x 11,1 x 41 mm

Formularz zapytania Sprężyna dociskowa D-222C

Podobne sprężyny naciskowe do Sprężyna dociskowa D-222C Stal sprężynowa Ø 1,6 x 11,1 x 41 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (szt.) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
D-222C EN 10270-1 1,6 12,7 41 102,685 21,02 19,98 9,5 5,139 100,0 | 100,0 | 100,0 | 100,0
VD-222C 1.4310 1,6 12,7 41 88,196 21,02 19,98 9,5 4,414 92,9 | 100,0 | 92,9 | 85,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
D-090W-02 11,6 40 0,221 EN 10270-1 7,372 6,65 33,35 38,0 | 76,1 | 33,5 | 4,3
D-117J 14 38,3 0,518 EN 10270-1 16,835 5,82 32,48 42,4 | 78,0 | 39,0 | 10,1
D-117O 12 36 0,54 EN 10270-1 15,264 7,73 28,27 43,6 | 77,4 | 42,8 | 10,5
D-142D-01 12,3 35 0,82 EN 10270-1 21,79 8,44 26,56 47,9 | 79,5 | 48,2 | 16,0
D-147 13,5 36,5 0,948 EN 10270-1 25,758 9,34 27,16 49,9 | 81,9 | 49,3 | 18,5
D-153 11 39 1,199 EN 10270-1 31,611 12,63 26,38 52,7 | 81,4 | 53,3 | 23,3
D-179J-02 14 42,3 1,263 EN 10270-1 40,674 10,1 32,2 53,6 | 85,5 | 50,8 | 24,6
D-180O-01 13 41 1,714 EN 10270-1 46,962 13,61 27,39 61,2 | 90,9 | 59,3 | 33,4
D-190D 13 40 1,804 EN 10270-1 44,019 15,6 24,4 62,9 | 91,1 | 62,4 | 35,1
D-187 13,75 41,5 2,315 EN 10270-1 66,219 12,9 28,6 67,3 | 89,8 | 67,2 | 45,1
D-195A-10 11 40 3,157 EN 10270-1 78,429 15,16 24,84 75,8 | 87,4 | 78,4 | 61,4
D-207J-35 14 40,6 3,521 EN 10270-1 84,686 16,55 24,05 81,9 | 94,5 | 82,8 | 68,5
D-219A 14,1 38 4,022 EN 10270-1 74,781 19,41 18,59 85,2 | 94,3 | 82,9 | 78,3
D-207KC 12,5 38,8 4,559 EN 10270-1 94,576 18,05 20,75 92,8 | 95,6 | 94,2 | 88,7
D-222C 12,7 41 5,139 EN 10270-1 102,685 21,02 19,98 100,0 | 100,0 | 100,0 | 100,0
D-227A-05 11,5 44 5,734 EN 10270-1 106,523 25,42 18,58 93,0 | 94,6 | 94,7 | 89,6
D-222B 12,7 35 5,743 EN 10270-1 91,078 19,14 15,86 89,6 | 95,1 | 84,0 | 89,5
D-207K-04 11,5 38 6,068 EN 10270-1 122,11 17,88 20,13 89,6 | 92,3 | 91,7 | 84,7
D-227A-04 11,5 38 7,243 EN 10270-1 124,631 20,79 17,21 83,2 | 94,4 | 84,3 | 71,0
D-225 11,6 40,5 7,855 EN 10270-1 166,362 19,32 21,18 80,1 | 96,7 | 78,0 | 65,4
D-234A 12 39,8 10,608 EN 10270-1 175,736 23,23 16,57 70,9 | 93,5 | 70,7 | 48,5
D-257C-01 14 39 11,097 EN 10270-1 170,702 23,62 15,38 67,8 | 88,6 | 68,6 | 46,3
D-234BC 11 42 11,943 EN 10270-1 176,975 27,18 14,82 66,7 | 91,0 | 66,1 | 43,0
D-257E-05 12,3 44 13,561 EN 10270-1 202,391 29,08 14,92 63,5 | 90,0 | 62,7 | 37,9
D-257E-04 12,3 38 15,702 EN 10270-1 193,826 25,66 12,34 60,0 | 89,8 | 57,4 | 32,7
D-260 12 38,5 19,176 EN 10270-1 290,763 23,34 15,16 57,3 | 89,5 | 55,6 | 26,8
D-263Q-05 12,3 44 21,057 EN 10270-1 257,213 31,79 12,21 54,2 | 87,6 | 50,5 | 24,4
D-263Q-04 12,3 38 24,382 EN 10270-1 242,583 28,05 9,95 51,5 | 87,4 | 46,1 | 21,1
D-263V-05 12,35 44 31,07 EN 10270-1 398,058 31,19 12,81 49,2 | 86,2 | 45,0 | 16,5
D-288D 13 42,5 36,186 EN 10270-1 388,872 31,75 10,75 46,8 | 86,1 | 40,1 | 14,2
Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-222C

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-222C
