Sprężyna dociskowa D-227A-05 Stal sprężynowa Ø 1,6 x 9,9 x 44 mm

Ceny progresywne - Sprężyna dociskowa D-227A-05

Ilość Cena jednostkowa [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Sprężyna dociskowa Kupić

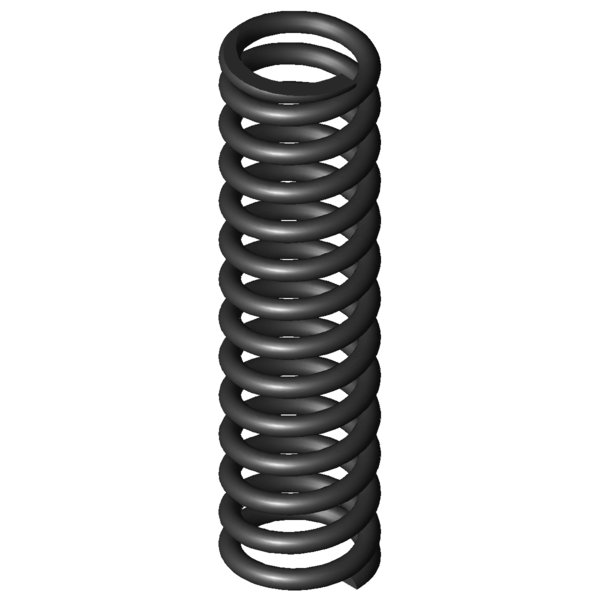

Obraz produktu Sprężyna dociskowa D-227A-05
Obraz produktu Sprężyna dociskowa D-227A-05
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-227A-05

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Stan końców sprężyny Przyłożone i zeszlifowane - Stan końców sprężyny
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym
s1 mm Ugięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą
s2 mm Ugięcie sprężyny przy obciążeniu siłą
d 1,6 mm Srednica drutu
Di mm Wewnętrzna średnica zwoju
D 9,9 mm Średnia średnica zwoju
De 11,5 mm Zewnętrzna średnica zwoju
Dd 7,8 mm Maksymalna średnica trzpienia
Dh 12,1 mm Minimalna średnica tulei
L0 44 mm Długość swobodna
Lk mm Długość wyboczenia
Fn 106,523 N Maksymalna siła przy obciążeniu statycznym
Ln 25,42 mm Minimalna długość przy obciążeniu statycznym
sn 18,58 mm Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn 97,88 N Maksymalna siła przy obciążeniu dynamicznym
Lndyn 26,93 mm Minimalna długość przy obciążeniu dynamicznym
shdyn 10,98 mm Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S 3,533 mm Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n 12 szt. Ilość zwojów sprężynujących
nt szt. Całkowita ilość zwojów
R 5,734 N/mm Sztywnosc sprezyny
Gew 6,9203 g Waga artykułu
Fntol 8,31 N (+/-) Tolerancja statycznej siły maksymalnej
Fndtol 8,18 N (+/-) Tolerancja maksymalnej siły dynamicznej
Detol 0,25 mm (+/-) Tolerancja średnicy zwoju
L0tol 1,16 mm (+/-) Tolerancja długości swobodnej sprężyny
PG H - Grupa cenowa tego artykulu
F1tol N (+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol N (+/-) Tolerancja siły sprężyny obciążonej siłą
Rysunek techniczny Sprężyna dociskowa
Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-227A-05 Stal sprężynowa Ø 1,6 x 9,9 x 44 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-227A-05 Stal sprężynowa Ø 1,6 x 9,9 x 44 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-227A-05 Stal sprężynowa Ø 1,6 x 9,9 x 44 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-227A-05 Stal sprężynowa Ø 1,6 x 9,9 x 44 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-227A-05

Formularz zapytania Sprężyna dociskowa D-227A-05 Stal sprężynowa Ø 1,6 x 9,9 x 44 mm

Formularz zapytania Sprężyna dociskowa D-227A-05

Podobne sprężyny naciskowe do Sprężyna dociskowa D-227A-05 Stal sprężynowa Ø 1,6 x 9,9 x 44 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (szt.) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
D-227A-05 EN 10270-1 1,6 11,5 44 106,523 25,42 18,58 12 5,734 100,0 | 100,0 | 100,0 | 100,0
VD-227A-05 1.4310 1,6 11,5 44 91,493 25,42 18,58 12 4,925 92,9 | 100,0 | 92,9 | 85,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
D-090Y 10,5 42,9 0,303 EN 10270-1 11,093 6,35 36,55 37,3 | 76,1 | 30,6 | 5,3
D-115F 12 50 0,308 EN 10270-1 13,21 7,14 42,86 36,4 | 75,9 | 27,9 | 5,4
D-120 10,8 45,58 0,491 EN 10270-1 17,136 10,67 34,91 41,1 | 80,1 | 34,7 | 8,6
D-122A-12 10 42,5 0,63 EN 10270-1 20,219 10,43 32,07 42,4 | 77,8 | 38,5 | 11,0
D-150D 12,5 48 0,788 EN 10270-1 27,553 13,04 34,96 45,1 | 82,1 | 39,5 | 13,7
D-153 11 39 1,199 EN 10270-1 31,611 12,63 26,38 51,1 | 82,3 | 50,1 | 20,9
D-195A-11 11 46 2,147 EN 10270-1 53,426 21,11 24,89 63,2 | 89,8 | 62,4 | 37,4
D-180Q-03 11 46,7 2,641 EN 10270-1 75,52 18,1 28,6 67,4 | 88,3 | 67,9 | 46,1
D-193 11,25 44,5 2,926 EN 10270-1 82,809 16,2 28,3 71,4 | 91,6 | 71,7 | 51,0
D-195A-10 11 40 3,157 EN 10270-1 78,429 15,16 24,84 72,5 | 88,2 | 74,2 | 55,1
D-207K-05 11,5 51 3,82 EN 10270-1 93,12 26,63 24,38 80,6 | 93,3 | 81,8 | 66,6
D-207AC 11 44 3,847 EN 10270-1 85,987 21,65 22,35 81,1 | 94,4 | 81,9 | 67,1
D-222C 12,7 41 5,139 EN 10270-1 102,685 21,02 19,98 93,0 | 94,6 | 94,7 | 89,6
D-227A-06 11,5 51 5,293 EN 10270-1 125,578 27,27 23,73 89,8 | 95,4 | 81,6 | 92,3
D-227A-05 11,5 44 5,734 EN 10270-1 106,523 25,42 18,58 100,0 | 100,0 | 100,0 | 100,0
D-207K-04 11,5 38 6,068 EN 10270-1 122,11 17,88 20,13 92,6 | 93,4 | 89,8 | 94,5
D-227B 11,2 45 6,562 EN 10270-1 134,957 24,43 20,57 90,1 | 98,4 | 84,6 | 87,4
D-207KL 10 42,5 6,718 EN 10270-1 120,742 24,53 17,97 90,1 | 92,4 | 92,5 | 85,3
D-227A-04 11,5 38 7,243 EN 10270-1 124,631 20,79 17,21 87,9 | 95,5 | 89,0 | 79,2
D-225 11,6 40,5 7,855 EN 10270-1 166,362 19,32 21,18 82,0 | 97,1 | 75,9 | 73,0
D-231 9,6 45 10,432 EN 10270-1 198,73 25,95 19,05 74,8 | 93,8 | 75,6 | 55,0
D-234A 12 39,8 10,608 EN 10270-1 175,736 23,23 16,57 73,6 | 91,7 | 74,9 | 54,1
D-234BC 11 42 11,943 EN 10270-1 176,975 27,18 14,82 70,4 | 93,3 | 70,0 | 48,0
D-257E-05 12,3 44 13,561 EN 10270-1 202,391 29,08 14,92 66,6 | 91,2 | 66,5 | 42,3
D-263AA 10,7 45 18,336 EN 10270-1 193,141 34,47 10,53 59,1 | 90,3 | 55,9 | 31,3
D-260 12 38,5 19,176 EN 10270-1 290,763 23,34 15,16 58,9 | 87,8 | 59,1 | 29,9
D-263Q-05 12,3 44 21,057 EN 10270-1 257,213 31,79 12,21 56,5 | 88,7 | 53,6 | 27,2
D-263V-05 12,35 44 31,07 EN 10270-1 398,058 31,19 12,81 51,1 | 87,1 | 47,9 | 18,5
D-288D 13 42,5 36,186 EN 10270-1 388,872 31,75 10,75 47,2 | 83,0 | 42,6 | 15,8
Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-227A-05

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-227A-05
