Sprężyna przedłużająca RZ-081E-04I Stal nierdzewna Ø 0,9 x 12,5 x 47,5 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-081E-04I

Ilość Cena jednostkowa [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Sprężyna przedłużająca Kupić

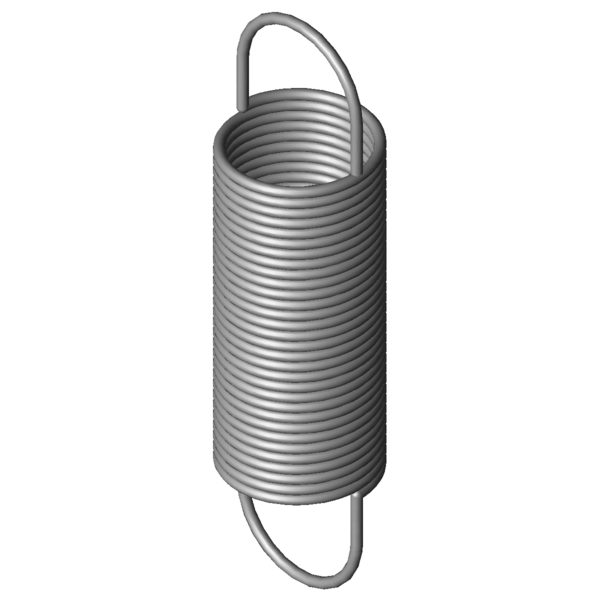

Obraz produktu Sprężyna przedłużająca RZ-081E-04I
Obraz produktu Sprężyna przedłużająca RZ-081E-04I
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-081E-04I

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 180 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 0,9 mm Srednica drutu
D mm Średnia średnica zwoju
De 12,5 mm Zewnętrzna średnica zwoju
Dh 14,3 mm Minimalna średnica tulei
L0 47,5 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 29,25 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 209,4 mm Maksymalna długość przy obciążeniu statycznym
sn 161,9 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 19,8 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 9,13 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 0,117 N/mm Sztywnosc sprezyny
F0 0,9 N Wewnętrzna siła napięcia wstępnego
Fntol 1,35 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,3 mm (+/-) Tolerancja długości swobodnej
Detol 0,35 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 40 stopień Tolerancja pozycji oczek
Gew 6,0953 g Waga artykułu
PG ZH - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-081E-04I Stal nierdzewna Ø 0,9 x 12,5 x 47,5 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-081E-04I Stal nierdzewna Ø 0,9 x 12,5 x 47,5 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-081E-04I Stal nierdzewna Ø 0,9 x 12,5 x 47,5 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-081E-04I Stal nierdzewna Ø 0,9 x 12,5 x 47,5 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-081E-04I

Formularz zapytania Sprężyna przedłużająca RZ-081E-04I Stal nierdzewna Ø 0,9 x 12,5 x 47,5 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-081E-04I

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-081E-04I Stal nierdzewna Ø 0,9 x 12,5 x 47,5 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-081E-04I 1.4310 0,9 12,5 47,5 19,8 209,4 161,9 0,117 100,0 | 100,0 | 100,0 | 100,0
Z-081E-04I EN 10270-1 0,9 12,5 47,5 22,45 205,29 157,79 0,136 92,9 | 100,0 | 92,8 | 86,0
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-036ADI 10 47,5 0,01 1.4310 4,351 486,55 439,05 38,7 | 78,5 | 29,4 | 8,1
RZ-063E-22I 10 49,1 0,054 1.4310 11,53 250,9 201,8 66,9 | 84,8 | 69,2 | 46,7
RZ-069I 10,8 47,5 0,091 1.4310 15,67 209,49 161,99 86,8 | 91,8 | 89,5 | 79,1
RZ-081E-05I 12,5 54,7 0,093 1.4310 19,8 257,7 203 88,4 | 95,6 | 89,9 | 79,8
RZ-081E-04I 12,5 47,5 0,117 1.4310 19,8 209,4 161,9 100,0 | 100,0 | 100,0 | 100,0
RZ-081E-03I 12,5 41,5 0,15 1.4310 19,8 167,4 125,9 87,5 | 95,8 | 88,9 | 77,8
RZ-083I 13,5 44,4 0,183 1.4310 23,77 166,69 122,29 78,1 | 92,0 | 79,4 | 62,9
RZ-081JI 10 50 0,193 1.4310 23,6 164 114 76,0 | 91,7 | 77,2 | 59,1
RZ-087I 11 55,4 0,222 1.4310 28,97 175,28 119,88 69,9 | 87,9 | 71,2 | 50,6
RZ-100E-12I 14 49 0,244 1.4310 29,34 162,28 113,28 68,4 | 89,3 | 68,7 | 47,2
RZ-087FI 10 50 0,338 1.4310 31,73 136,3 86,3 59,8 | 88,3 | 57,9 | 33,3
RZ-086I 11 40,4 0,357 1.4310 28,97 114,75 74,35 58,7 | 87,7 | 57,1 | 31,4
RZ-100HI 12 44,3 0,404 1.4310 34,95 124,89 80,59 57,3 | 90,4 | 53,2 | 28,2
RZ-105I 13,7 50,5 0,452 1.4310 44,22 141,51 91,01 53,8 | 85,8 | 50,5 | 25,2
RZ-106E-11I 12,7 50,2 0,558 1.4310 47,55 128,8 78,6 51,2 | 88,3 | 45,1 | 20,2
RZ-108I 11,2 46,5 0,885 1.4310 53,56 102,51 56,01 45,0 | 86,5 | 35,8 | 12,8
RZ-109FI 10 47 1,203 1.4310 59,56 92,74 45,74 41,3 | 83,6 | 30,7 | 9,4
RZ-115E-10I 11,3 42,1 1,282 1.4310 59,25 84,7 42,6 40,5 | 82,8 | 29,9 | 8,8
RZ-115V-31I 12 57,5 1,391 1.4310 83,35 113,26 55,76 38,9 | 79,5 | 29,1 | 8,2
RZ-124F-02I 12,7 52 1,95 1.4310 94,45 97 45 37,4 | 82,0 | 24,4 | 5,8
Liczba podobnych metalowych sprężyn: 19

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-081E-04I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-081E-04I
