Sprężyna przedłużająca RZ-083I Stal nierdzewna Ø 1 x 13,5 x 44,4 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-083I

Ilość Cena jednostkowa [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Sprężyna przedłużająca Kupić

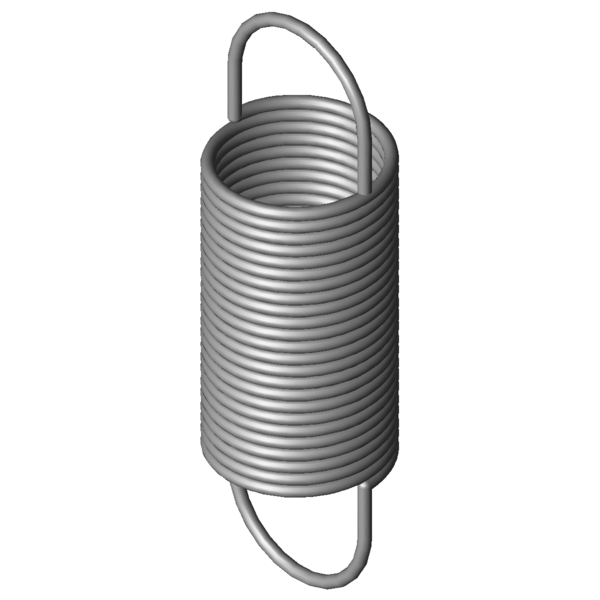

Obraz produktu Sprężyna przedłużająca RZ-083I
Obraz produktu Sprężyna przedłużająca RZ-083I
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-083I

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 180 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 1 mm Srednica drutu
D mm Średnia średnica zwoju
De 13,5 mm Zewnętrzna średnica zwoju
Dh 15,4 mm Minimalna średnica tulei
L0 44,4 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 25,5 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 166,69 mm Maksymalna długość przy obciążeniu statycznym
sn 122,29 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 23,77 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 9,45 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 0,183 N/mm Sztywnosc sprezyny
F0 1,411 N Wewnętrzna siła napięcia wstępnego
Fntol 1,72 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,3 mm (+/-) Tolerancja długości swobodnej
Detol 0,35 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 37 stopień Tolerancja pozycji oczek
Gew 6,4017 g Waga artykułu
PG ZJ - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-083I Stal nierdzewna Ø 1 x 13,5 x 44,4 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-083I Stal nierdzewna Ø 1 x 13,5 x 44,4 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-083I Stal nierdzewna Ø 1 x 13,5 x 44,4 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-083I Stal nierdzewna Ø 1 x 13,5 x 44,4 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-083I

Formularz zapytania Sprężyna przedłużająca RZ-083I Stal nierdzewna Ø 1 x 13,5 x 44,4 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-083I

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-083I Stal nierdzewna Ø 1 x 13,5 x 44,4 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-083I 1.4310 1 13,5 44,4 23,77 166,69 122,29 0,183 100,0 | 100,0 | 100,0 | 100,0
Z-083I EN 10270-1 1 13,5 44,4 28,63 170,56 126,16 0,213 91,9 | 100,0 | 90,0 | 85,7
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-069I 10,8 47,5 0,091 1.4310 15,67 209,49 161,99 68,3 | 84,5 | 70,7 | 49,8
RZ-081E-04I 12,5 47,5 0,117 1.4310 19,8 209,4 161,9 78,1 | 92,0 | 79,4 | 62,9
RZ-081E-03I 12,5 41,5 0,15 1.4310 19,8 167,4 125,9 43,2 | 83,1 | 34,9 | 11,7
RZ-083I 13,5 44,4 0,183 1.4310 23,77 166,69 122,29 100,0 | 100,0 | 100,0 | 100,0
RZ-081H-01I 10 43 0,242 1.4310 23,6 133,9 90,9 82,9 | 87,0 | 86,8 | 74,9
RZ-100E-12I 14 49 0,244 1.4310 29,34 162,28 113,28 78,2 | 91,7 | 80,9 | 61,9
RZ-086I 11 40,4 0,357 1.4310 28,97 114,75 74,35 70,7 | 90,8 | 71,4 | 49,9
RZ-100E-11I 14 38 0,385 1.4310 29,34 109,79 71,79 58,1 | 88,3 | 55,5 | 30,5
RZ-082I 13,5 31,4 0,39 1.4310 23,77 88,8 57,4 58,9 | 90,0 | 55,9 | 30,9
RZ-100HI 12 44,3 0,404 1.4310 34,95 124,89 80,59 68,3 | 93,2 | 67,0 | 44,8
RZ-105I 13,7 50,5 0,452 1.4310 44,22 141,51 91,01 59,6 | 87,7 | 58,0 | 33,0
RZ-106E-11I 12,7 50,2 0,558 1.4310 47,55 128,8 78,6 58,9 | 87,5 | 57,1 | 32,1
RZ-115HI 15 43,3 0,862 1.4310 55,72 102,88 59,58 50,9 | 86,3 | 45,7 | 20,8
RZ-108I 11,2 46,5 0,885 1.4310 53,56 102,51 56,01 50,5 | 86,1 | 45,1 | 20,3
RZ-104I 13,7 34,2 0,962 1.4310 44,22 76,92 42,72 87,1 | 96,1 | 88,0 | 77,1
RZ-115E-10I 11,3 42,1 1,282 1.4310 59,25 84,7 42,6 45,5 | 85,1 | 37,5 | 14,0
RZ-115V-20I 15 41,5 1,334 1.4310 67,55 88,29 46,79 44,5 | 83,4 | 36,7 | 13,5
RZ-121FI 15,5 43,5 1,582 1.4310 78,31 89,34 45,84 42,6 | 82,5 | 33,9 | 11,4
RZ-124F-02I 12,7 52 1,95 1.4310 94,45 97 45 40,3 | 80,7 | 31,0 | 9,3
Liczba podobnych metalowych sprężyn: 18

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-083I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-083I
