Sprężyna przedłużająca RZ-121X Stal nierdzewna Ø 1,6 x 17,6 x 88,6 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-121X

Ilość Cena jednostkowa [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,7979 EUR
175 0,7848 EUR
250 0,7607 EUR
350 0,7408 EUR
450 0,6532 EUR

Sprężyna przedłużająca Kupić

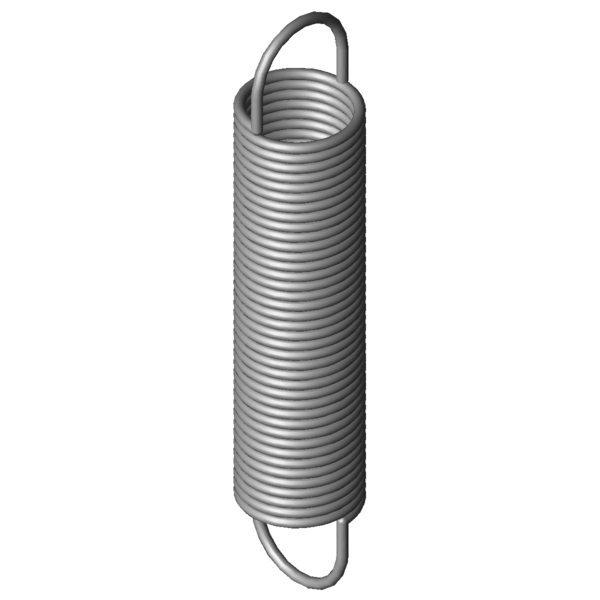

Obraz produktu Sprężyna przedłużająca RZ-121X
Obraz produktu Sprężyna przedłużająca RZ-121X
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-121X

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 1,6 mm Srednica drutu
D mm Średnia średnica zwoju
De 17,6 mm Zewnętrzna średnica zwoju
Dh 20,4 mm Minimalna średnica tulei
L0 88,6 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 65,2 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 271,39 mm Maksymalna długość przy obciążeniu statycznym
sn 182,79 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 69,37 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 11,7 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 0,352 N/mm Sztywnosc sprezyny
F0 4,991 N Wewnętrzna siła napięcia wstępnego
Fntol 4,08 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,8 mm (+/-) Tolerancja długości swobodnej
Detol 0,35 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 41 stopień Tolerancja pozycji oczek
Gew 33,164 g Waga artykułu
PG ZL - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-121X Stal nierdzewna Ø 1,6 x 17,6 x 88,6 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-121X Stal nierdzewna Ø 1,6 x 17,6 x 88,6 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-121X Stal nierdzewna Ø 1,6 x 17,6 x 88,6 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-121X Stal nierdzewna Ø 1,6 x 17,6 x 88,6 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-121X

Formularz zapytania Sprężyna przedłużająca RZ-121X Stal nierdzewna Ø 1,6 x 17,6 x 88,6 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-121X

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-121X Stal nierdzewna Ø 1,6 x 17,6 x 88,6 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-121X 1.4310 1,6 17,6 88,6 69,37 271,39 182,79 0,352 100,0 | 100,0 | 100,0 | 100,0
Z-121X EN 10270-1 1,6 17,6 88,6 82,12 273,72 185,12 0,41 92,4 | 100,0 | 91,6 | 85,6
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-103AX 17,2 91,9 0,1 1.4310 35,5 425,5 333,6 57,3 | 90,8 | 53,0 | 28,0
RZ-100E-14X 14 86,4 0,1 1.4310 29,34 362,95 276,55 54,7 | 81,9 | 54,2 | 28,0
RZ-115F-13X 20 86,3 0,131 1.4310 44,2 407,4 321,1 62,5 | 91,0 | 60,3 | 36,3
RZ-103X 17,2 70,8 0,143 1.4310 35,5 303,21 232,41 63,5 | 85,3 | 64,9 | 40,2
RZ-115V-14X 20 99 0,15 1.4310 51,22 419,85 320,85 66,0 | 90,4 | 65,4 | 42,1
RZ-115V-13X 20 90 0,172 1.4310 51,22 369,67 279,67 70,4 | 93,4 | 69,6 | 48,3
RZ-106BX 13,7 88,7 0,199 1.4310 44,22 295,8 207,1 72,5 | 85,3 | 76,0 | 56,3
RZ-115V-12X 20 79 0,207 1.4310 51,22 310,63 231,63 75,0 | 90,3 | 76,4 | 58,3
RZ-121BX 17,6 111 0,26 1.4310 69,37 358,16 247,16 84,7 | 93,3 | 87,0 | 74,0
RZ-121AX 17,6 99,8 0,299 1.4310 69,37 314,8 215 91,3 | 96,3 | 92,5 | 85,0
RZ-121X 17,6 88,6 0,352 1.4310 69,37 271,39 182,79 100,0 | 100,0 | 100,0 | 100,0
RZ-115V-24X 15 91 0,385 1.4310 67,55 253 162 92,0 | 92,1 | 93,0 | 91,0
RZ-115V-23X 15 82 0,442 1.4310 67,55 223,23 141,23 85,7 | 90,5 | 87,3 | 79,3
RZ-121KX 15,5 96 0,457 1.4310 78,31 254,74 158,74 86,0 | 93,5 | 87,7 | 76,9
RZ-121JX 15,5 86,5 0,524 1.4310 78,31 224,87 138,37 81,5 | 95,2 | 82,1 | 67,1
RZ-141X 18 104 0,86 1.4310 125,1 238,58 134,58 64,3 | 87,7 | 64,5 | 40,8
RZ-137AX 18,6 95 0,881 1.4310 121,3 223 128 64,3 | 89,3 | 63,6 | 40,0
RZ-130K-03X 16 84,6 0,923 1.4310 105 189,82 105,22 63,9 | 91,8 | 61,8 | 38,0
RZ-140AX 18 87,4 1,077 1.4310 125,1 195,19 107,79 60,7 | 92,1 | 57,2 | 32,7
RZ-147K-01X 20 90,9 1,264 1.4310 147,2 198,09 107,19 55,5 | 86,1 | 52,9 | 27,6
RZ-141GX 16 87 1,558 1.4310 139,7 169,27 82,27 53,1 | 89,7 | 47,3 | 22,3
RZ-156HX 20 91 2,477 1.4310 207,8 168,46 77,46 45,0 | 83,1 | 37,9 | 14,1
RZ-156GX 20 86 2,685 1.4310 207,8 157,45 71,45 44,1 | 83,0 | 36,2 | 13,0
RZ-158X 18,5 86,6 3,371 1.4310 223,4 147,52 60,92 42,7 | 85,6 | 32,2 | 10,3
RZ-162NX 20 95,8 4,271 1.4310 282,9 156,91 61,11 38,8 | 79,2 | 29,0 | 8,2
RZ-161X 15 81 7,07 1.4310 269,8 115,85 34,85 35,8 | 80,2 | 22,4 | 4,9
Liczba podobnych metalowych sprężyn: 25

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-121X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-121X
