Sprężyna przedłużająca RZ-141GX Stal nierdzewna Ø 2 x 16 x 87 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-141GX

Ilość	Cena jednostkowa [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7600 EUR
175	0,7600 EUR
250	0,7600 EUR
350	0,7600 EUR
450	0,7600 EUR

Sprężyna przedłużająca Kupić

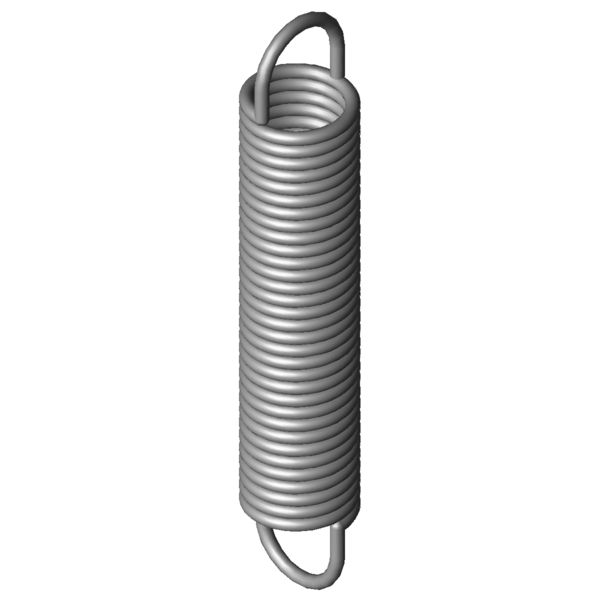

Obraz produktu Sprężyna przedłużająca RZ-141GX

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-141GX

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	16	mm	Zewnętrzna średnica zwoju
Dh	19,3	mm	Minimalna średnica tulei
L0	87	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	67,5	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	169,27	mm	Maksymalna długość przy obciążeniu statycznym
sn	82,27	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	139,7	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	9,75	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	1,558	N/mm	Sztywnosc sprezyny
F0	11,6	N	Wewnętrzna siła napięcia wstępnego
Fntol	9,4	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,5	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	32	stopień	Tolerancja pozycji oczek
Gew	37,6934	g	Waga artykułu
PG	#ZK	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-141GX Stal nierdzewna Ø 2 x 16 x 87 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-141GX Stal nierdzewna Ø 2 x 16 x 87 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-141GX Stal nierdzewna Ø 2 x 16 x 87 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-141GX Stal nierdzewna Ø 2 x 16 x 87 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-141GX

Formularz zapytania Sprężyna przedłużająca RZ-141GX Stal nierdzewna Ø 2 x 16 x 87 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-141GX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-141GX Stal nierdzewna Ø 2 x 16 x 87 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-141GX	1.4310	2	16	87	139,7	169,27	82,27	1,558	100,0 \| 100,0 \| 100,0 \| 100,0
Z-141GX	EN 10270-1	2	16	87	166,7	170,92	83,92	1,814	92,1 \| 100,0 \| 90,9 \| 85,5

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-115KX	15	76,9	0,336	1.4310	55,72	229,7	152,8	50,8 \| 84,0 \| 46,9 \| 21,5
RZ-121X	17,6	88,6	0,352	1.4310	69,37	271,39	182,79	53,1 \| 89,7 \| 47,3 \| 22,3
RZ-115V-24X	15	91	0,385	1.4310	67,55	253	162	54,1 \| 88,1 \| 49,6 \| 24,6
RZ-115V-23X	15	82	0,442	1.4310	67,55	223,23	141,23	56,4 \| 87,7 \| 53,3 \| 28,2
RZ-121KX	15,5	96	0,457	1.4310	78,31	254,74	158,74	57,4 \| 89,2 \| 53,9 \| 29,1
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	61,1 \| 92,1 \| 57,8 \| 33,3
RZ-115V-22X	15	71,5	0,533	1.4310	67,55	188,47	116,97	59,0 \| 83,6 \| 59,3 \| 34,0
RZ-124AX	14,1	94,2	0,628	1.4310	85,63	220,52	126,32	63,3 \| 86,8 \| 63,2 \| 39,9
RZ-121HX	15,5	75,5	0,633	1.4310	78,31	190,1	114,6	64,0 \| 87,9 \| 63,9 \| 40,2
RZ-130K-04X	16	109	0,658	1.4310	105	256,61	147,61	65,8 \| 89,9 \| 65,4 \| 41,9
RZ-124X	14,1	83	0,739	1.4310	85,63	190,41	107,41	67,9 \| 87,8 \| 68,9 \| 46,9
RZ-137AX	18,6	95	0,881	1.4310	121,3	223	128	74,6 \| 92,5 \| 75,6 \| 55,8
RZ-130K-03X	16	84,6	0,923	1.4310	105	189,82	105,22	77,1 \| 95,7 \| 76,7 \| 58,8
RZ-140AX	18	87,4	1,077	1.4310	125,1	195,19	107,79	82,5 \| 96,1 \| 82,9 \| 68,3
RZ-141GX	16	87	1,558	1.4310	139,7	169,27	82,27	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-144X	14,5	98,8	1,803	1.4310	153	176,37	77,57	90,6 \| 92,9 \| 92,8 \| 86,1
RZ-130OX	12	87,2	2,178	1.4310	137	145,09	57,89	81,4 \| 88,3 \| 84,2 \| 71,8
RZ-158X	18,5	86,6	3,371	1.4310	223,4	147,52	60,92	67,8 \| 88,7 \| 68,3 \| 46,3
RZ-147NX	15	74,2	3,949	1.4310	192,2	118,67	44,47	64,2 \| 90,0 \| 63,4 \| 39,3
RZ-161X	15	81	7,07	1.4310	269,8	115,85	34,85	52,7 \| 89,0 \| 47,1 \| 21,9
RZ-162U-39X	18	86	10,12	1.4310	373,9	119,49	33,49	46,3 \| 84,8 \| 39,0 \| 15,2
RZ-162SX	14	86,2	15,467	1.4310	386,7	108,83	22,63	42,6 \| 86,0 \| 31,8 \| 9,9
RZ-177RX	18	78,5	31,25	1.4310	617,1	96,41	17,91	35,1 \| 78,2 \| 22,2 \| 4,9

Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-141GX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-141GX
