Sprężyna przedłużająca RZ-144X Stal nierdzewna Ø 2 x 14,5 x 98,8 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-144X

Ilość	Cena jednostkowa [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,8600 EUR
175	0,8600 EUR
250	0,8600 EUR
350	0,8600 EUR
450	0,8600 EUR

Sprężyna przedłużająca Kupić

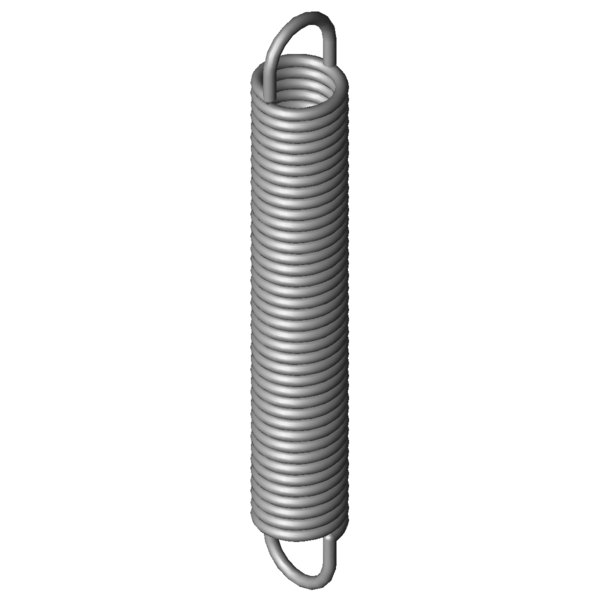

Obraz produktu Sprężyna przedłużająca RZ-144X

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-144X

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	14,5	mm	Zewnętrzna średnica zwoju
Dh	17,8	mm	Minimalna średnica tulei
L0	98,8	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	81,5	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	176,37	mm	Maksymalna długość przy obciążeniu statycznym
sn	77,57	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	153	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	8,65	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	1,803	N/mm	Sztywnosc sprezyny
F0	13,3	N	Wewnętrzna siła napięcia wstępnego
Fntol	10,97	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,5	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	35	stopień	Tolerancja pozycji oczek
Gew	40,4833	g	Waga artykułu
PG	#ZL	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-144X Stal nierdzewna Ø 2 x 14,5 x 98,8 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-144X Stal nierdzewna Ø 2 x 14,5 x 98,8 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-144X Stal nierdzewna Ø 2 x 14,5 x 98,8 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-144X Stal nierdzewna Ø 2 x 14,5 x 98,8 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-144X

Formularz zapytania Sprężyna przedłużająca RZ-144X Stal nierdzewna Ø 2 x 14,5 x 98,8 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-144X

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-144X Stal nierdzewna Ø 2 x 14,5 x 98,8 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-144X	1.4310	2	14,5	98,8	153	176,37	77,57	1,803	100,0 \| 100,0 \| 100,0 \| 100,0
Z-144X	EN 10270-1	2	14,5	98,8	182,5	177,81	79,01	2,1	92,1 \| 100,0 \| 91,0 \| 85,4

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-115V-24X	15	91	0,385	1.4310	67,55	253	162	51,7 \| 87,9 \| 46,0 \| 21,1
RZ-121LX	15,5	107,5	0,397	1.4310	78,31	290,01	182,51	52,4 \| 88,5 \| 46,8 \| 21,8
RZ-115V-23X	15	82	0,442	1.4310	67,55	223,23	141,23	52,9 \| 84,9 \| 49,5 \| 24,2
RZ-121KX	15,5	96	0,457	1.4310	78,31	254,74	158,74	55,1 \| 90,2 \| 50,0 \| 25,0
RZ-124CX	14,1	118	0,475	1.4310	85,63	284,86	166,86	54,7 \| 87,0 \| 51,2 \| 26,0
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	56,4 \| 87,0 \| 53,6 \| 28,7
RZ-124BX	14,1	105	0,546	1.4310	85,63	250,24	145,24	58,3 \| 90,4 \| 54,7 \| 29,9
RZ-124AX	14,1	94,2	0,628	1.4310	85,63	220,52	126,32	61,3 \| 90,9 \| 58,7 \| 34,4
RZ-130K-04X	16	109	0,658	1.4310	105	256,61	147,61	62,4 \| 90,4 \| 60,6 \| 36,1
RZ-115V-35X	12	96,5	0,712	1.4310	83,35	205,48	108,98	62,2 \| 85,1 \| 62,8 \| 38,8
RZ-124X	14,1	83	0,739	1.4310	85,63	190,41	107,41	63,9 \| 87,1 \| 64,1 \| 40,4
RZ-124GX	12,7	92	0,897	1.4310	94,45	189,88	97,88	68,8 \| 86,9 \| 70,5 \| 48,9
RZ-144AX	14,5	112	1,533	1.4310	153	203,16	91,16	91,2 \| 96,1 \| 92,5 \| 85,1
RZ-141GX	16	87	1,558	1.4310	139,7	169,27	82,27	90,6 \| 92,9 \| 92,8 \| 86,1
RZ-144X	14,5	98,8	1,803	1.4310	153	176,37	77,57	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147OX	15	107	2,459	1.4310	192,2	178,42	71,42	84,1 \| 93,3 \| 85,8 \| 73,3
RZ-147AAX	12	96,8	3,436	1.4310	181,5	145,06	48,26	73,1 \| 93,6 \| 73,3 \| 52,4
RZ-147X	12	94,8	3,522	1.4310	181,5	141,87	47,07	72,2 \| 92,9 \| 72,5 \| 51,2
RZ-162X	15	118	4,402	1.4310	269,8	173,97	55,97	64,0 \| 86,8 \| 64,4 \| 40,9
RZ-161X	15	81	7,07	1.4310	269,8	115,85	34,85	54,2 \| 86,2 \| 50,8 \| 25,5
RZ-162SX	14	86,2	15,467	1.4310	386,7	108,83	22,63	43,7 \| 85,1 \| 34,4 \| 11,5

Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-144X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-144X

Obraz produktu - Sprezyny rozciagane RZ-144X

QR-Code: Sprężyna przedłużająca RZ-144X

QR-Code - Sprezyny rozciagane - RZ-144X | https://www.federnshop.com/pl/produkty/sprezyny_rozciagane/rz-144x.html
