Sprężyna przedłużająca RZ-121LX Stal nierdzewna Ø 1,6 x 15,5 x 107,5 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-121LX

Ilość	Cena jednostkowa [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	0,9748 EUR
175	0,9607 EUR
250	0,9427 EUR
350	0,8977 EUR
450	0,8721 EUR

Sprężyna przedłużająca Kupić

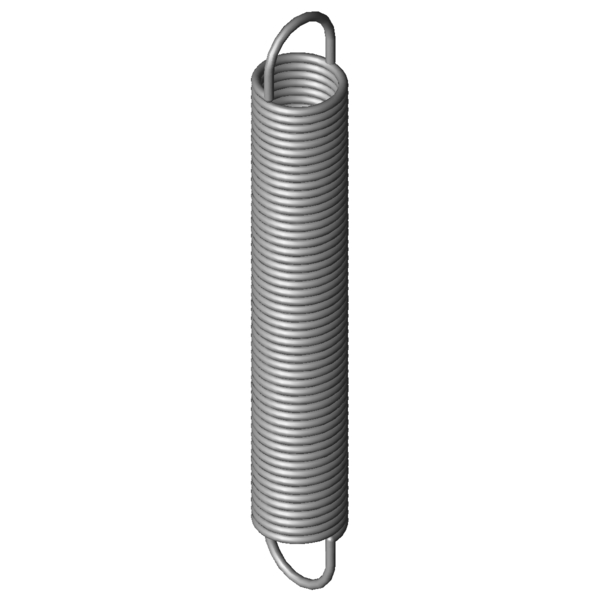

Obraz produktu Sprężyna przedłużająca RZ-121LX

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-121LX

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1,6	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	15,5	mm	Zewnętrzna średnica zwoju
Dh	18,3	mm	Minimalna średnica tulei
L0	107,5	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	87,6	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	290,01	mm	Maksymalna długość przy obciążeniu statycznym
sn	182,51	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	78,31	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	9,95	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,397	N/mm	Sztywnosc sprezyny
F0	5,811	N	Wewnętrzna siła napięcia wstępnego
Fntol	4,47	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	2,4	mm	(+/-) Tolerancja długości swobodnej
Detol	0,35	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	44	stopień	Tolerancja pozycji oczek
Gew	38,5306	g	Waga artykułu
PG	ZN	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-121LX Stal nierdzewna Ø 1,6 x 15,5 x 107,5 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-121LX Stal nierdzewna Ø 1,6 x 15,5 x 107,5 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-121LX Stal nierdzewna Ø 1,6 x 15,5 x 107,5 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-121LX Stal nierdzewna Ø 1,6 x 15,5 x 107,5 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-121LX

Formularz zapytania Sprężyna przedłużająca RZ-121LX Stal nierdzewna Ø 1,6 x 15,5 x 107,5 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-121LX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-121LX Stal nierdzewna Ø 1,6 x 15,5 x 107,5 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-121LX	1.4310	1,6	15,5	107,5	78,31	290,01	182,51	0,397	100,0 \| 100,0 \| 100,0 \| 100,0
Z-121LX	EN 10270-1	1,6	15,5	107,5	92,71	291,9	184,4	0,463	92,4 \| 100,0 \| 91,7 \| 85,3

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-106EX	13,7	118,7	0,139	1.4310	44,22	414,96	296,26	59,8 \| 85,7 \| 59,0 \| 34,8
RZ-106DX	13,7	108,7	0,154	1.4310	44,22	375,24	266,54	63,2 \| 88,5 \| 62,5 \| 38,7
RZ-106CX	13,7	98,7	0,174	1.4310	44,22	335,52	236,82	65,5 \| 86,1 \| 66,8 \| 43,5
RZ-115LX	15	105	0,224	1.4310	55,72	334,68	229,68	75,3 \| 94,0 \| 75,3 \| 56,5
RZ-115V-27X	15	125,5	0,258	1.4310	67,55	367,24	241,74	79,4 \| 92,1 \| 80,9 \| 65,1
RZ-121BX	17,6	111	0,26	1.4310	69,37	358,16	247,16	80,5 \| 95,0 \| 81,2 \| 65,4
RZ-115V-26X	15	113,5	0,292	1.4310	67,55	327,52	214,02	84,8 \| 95,1 \| 85,8 \| 73,6
RZ-121AX	17,6	99,8	0,299	1.4310	69,37	314,8	215	85,2 \| 93,6 \| 86,7 \| 75,2
RZ-121NX	15,5	133	0,306	1.4310	78,31	369,84	236,84	86,4 \| 93,6 \| 88,5 \| 77,1
RZ-115V-25X	15	101,5	0,335	1.4310	67,55	287,79	186,29	90,5 \| 95,0 \| 92,1 \| 84,5
RZ-121MX	15,5	120	0,346	1.4310	78,31	329,67	209,67	92,4 \| 96,5 \| 93,5 \| 87,0
RZ-115V-24X	15	91	0,385	1.4310	67,55	253	162	92,1 \| 91,7 \| 87,5 \| 97,2
RZ-121LX	15,5	107,5	0,397	1.4310	78,31	290,01	182,51	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-121KX	15,5	96	0,457	1.4310	78,31	254,74	158,74	92,3 \| 96,4 \| 93,5 \| 87,0
RZ-124CX	14,1	118	0,475	1.4310	85,63	284,86	166,86	89,7 \| 94,0 \| 91,4 \| 83,6
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	85,7 \| 93,5 \| 87,9 \| 75,8
RZ-124BX	14,1	105	0,546	1.4310	85,63	250,24	145,24	84,8 \| 96,2 \| 85,5 \| 72,8
RZ-115V-36X	12	108,5	0,62	1.4310	83,35	233,7	125,2	78,6 \| 90,1 \| 81,3 \| 64,5
RZ-124AX	14,1	94,2	0,628	1.4310	85,63	220,52	126,32	78,8 \| 92,9 \| 80,3 \| 63,3
RZ-130K-04X	16	109	0,658	1.4310	105	256,61	147,61	77,6 \| 94,8 \| 77,7 \| 60,3
RZ-141X	18	104	0,86	1.4310	125,1	238,58	134,58	67,3 \| 87,6 \| 68,2 \| 46,2
RZ-141HX	16	121	1,026	1.4310	139,7	245,97	124,97	63,1 \| 88,6 \| 62,3 \| 38,4
RZ-144BX	14,5	126	1,334	1.4310	153	230,81	104,81	56,7 \| 86,3 \| 54,3 \| 29,4
RZ-144AX	14,5	112	1,533	1.4310	153	203,16	91,16	55,3 \| 89,8 \| 50,6 \| 25,6
RZ-141GX	16	87	1,558	1.4310	139,7	169,27	82,27	53,9 \| 85,9 \| 50,6 \| 25,3
RZ-144X	14,5	98,8	1,803	1.4310	153	176,37	77,57	52,4 \| 88,5 \| 46,8 \| 21,8
RZ-147OX	15	107	2,459	1.4310	192,2	178,42	71,42	48,5 \| 89,7 \| 39,9 \| 15,9
RZ-147AX	12	108	2,995	1.4310	181,5	163,36	55,36	45,2 \| 85,7 \| 36,7 \| 13,1

Liczba podobnych metalowych sprężyn: 27

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-121LX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-121LX
