Sprężyna przedłużająca RZ-124AX Stal nierdzewna Ø 1,6 x 14,1 x 94,2 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-124AX

Ilość	Cena jednostkowa [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Sprężyna przedłużająca Kupić

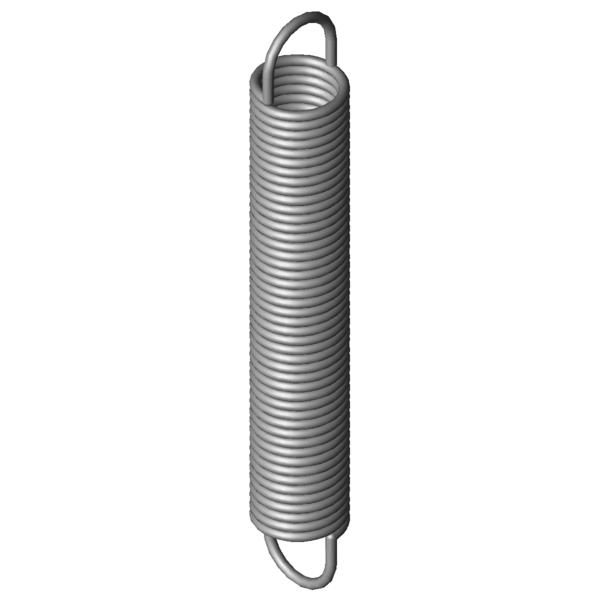

Obraz produktu Sprężyna przedłużająca RZ-124AX

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-124AX

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1,6	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	14,1	mm	Zewnętrzna średnica zwoju
Dh	16,8	mm	Minimalna średnica tulei
L0	94,2	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	76,4	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	220,52	mm	Maksymalna długość przy obciążeniu statycznym
sn	126,32	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	85,63	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	8,9	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,628	N/mm	Sztywnosc sprezyny
F0	6,311	N	Wewnętrzna siła napięcia wstępnego
Fntol	5,17	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,5	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	39	stopień	Tolerancja pozycji oczek
Gew	30,2796	g	Waga artykułu
PG	ZL	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-124AX Stal nierdzewna Ø 1,6 x 14,1 x 94,2 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-124AX Stal nierdzewna Ø 1,6 x 14,1 x 94,2 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-124AX Stal nierdzewna Ø 1,6 x 14,1 x 94,2 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-124AX Stal nierdzewna Ø 1,6 x 14,1 x 94,2 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-124AX

Formularz zapytania Sprężyna przedłużająca RZ-124AX Stal nierdzewna Ø 1,6 x 14,1 x 94,2 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-124AX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-124AX Stal nierdzewna Ø 1,6 x 14,1 x 94,2 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-124AX	1.4310	1,6	14,1	94,2	85,63	220,52	126,32	0,628	100,0 \| 100,0 \| 100,0 \| 100,0
Z-124AX	EN 10270-1	1,6	14,1	94,2	101,3	221,99	127,79	0,731	92,4 \| 100,0 \| 91,7 \| 85,5

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-087EX	11	93,4	0,113	1.4310	28,97	329,36	235,96	47,2 \| 79,9 \| 43,7 \| 18,1
RZ-106DX	13,7	108,7	0,154	1.4310	44,22	375,24	266,54	53,8 \| 87,3 \| 49,5 \| 24,5
RZ-106CX	13,7	98,7	0,174	1.4310	44,22	335,52	236,82	56,8 \| 90,2 \| 52,5 \| 27,5
RZ-106BX	13,7	88,7	0,199	1.4310	44,22	295,8	207,1	59,2 \| 89,8 \| 56,3 \| 31,5
RZ-115LX	15	105	0,224	1.4310	55,72	334,68	229,68	62,1 \| 90,4 \| 60,0 \| 35,8
RZ-106GX	12,7	96,3	0,227	1.4310	47,55	289,59	193,29	61,8 \| 88,7 \| 60,4 \| 36,3
RZ-106AX	13,7	80	0,227	1.4310	44,22	261,1	181,1	61,2 \| 86,7 \| 60,7 \| 36,0
RZ-115V-25X	15	101,5	0,335	1.4310	67,55	287,79	186,29	73,5 \| 93,5 \| 73,3 \| 53,5
RZ-109CX	11,2	92,7	0,351	1.4310	53,56	233,86	141,16	72,4 \| 85,3 \| 76,0 \| 56,0
RZ-115V-24X	15	91	0,385	1.4310	67,55	253	162	78,2 \| 94,8 \| 78,4 \| 61,5
RZ-115V-23X	15	82	0,442	1.4310	67,55	223,23	141,23	82,1 \| 91,6 \| 84,2 \| 70,6
RZ-121KX	15,5	96	0,457	1.4310	78,31	254,74	158,74	84,9 \| 96,4 \| 85,5 \| 72,8
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	89,7 \| 94,3 \| 91,4 \| 83,5
RZ-124BX	14,1	105	0,546	1.4310	85,63	250,24	145,24	92,3 \| 96,6 \| 93,5 \| 87,0
RZ-124AX	14,1	94,2	0,628	1.4310	85,63	220,52	126,32	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-35X	12	96,5	0,712	1.4310	83,35	205,48	108,98	90,9 \| 92,2 \| 91,8 \| 88,6
RZ-124X	14,1	83	0,739	1.4310	85,63	190,41	107,41	91,2 \| 96,0 \| 92,5 \| 85,0
RZ-115V-34X	12	86	0,818	1.4310	83,35	180,79	94,79	84,4 \| 90,1 \| 86,2 \| 77,1
RZ-124GX	12,7	92	0,897	1.4310	94,45	189,88	97,88	83,4 \| 95,9 \| 84,1 \| 70,2
RZ-130K-03X	16	84,6	0,923	1.4310	105	189,82	105,22	79,8 \| 88,9 \| 82,4 \| 67,9
RZ-127AX	11,6	93,6	1,176	1.4310	102,6	174,17	80,57	73,6 \| 93,9 \| 73,6 \| 53,2
RZ-144AX	14,5	112	1,533	1.4310	153	203,16	91,16	63,9 \| 87,1 \| 64,1 \| 40,4
RZ-141GX	16	87	1,558	1.4310	139,7	169,27	82,27	63,3 \| 86,8 \| 63,2 \| 39,9
RZ-144X	14,5	98,8	1,803	1.4310	153	176,37	77,57	61,3 \| 90,9 \| 58,7 \| 34,4
RZ-130OX	12	87,2	2,178	1.4310	137	145,09	57,89	57,2 \| 88,9 \| 54,2 \| 28,6
RZ-147OX	15	107	2,459	1.4310	192,2	178,42	71,42	53,6 \| 84,9 \| 50,5 \| 25,2
RZ-147AAX	12	96,8	3,436	1.4310	181,5	145,06	48,26	49,4 \| 87,5 \| 42,7 \| 18,0
RZ-147X	12	94,8	3,522	1.4310	181,5	141,87	47,07	49,3 \| 88,2 \| 42,2 \| 17,6
RZ-161X	15	81	7,07	1.4310	269,8	115,85	34,85	39,9 \| 81,3 \| 29,7 \| 8,8
RZ-162SX	14	86,2	15,467	1.4310	386,7	108,83	22,63	35,5 \| 82,6 \| 20,0 \| 4,0

Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-124AX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-124AX
