Sprężyna przedłużająca RZ-162KX Stal nierdzewna Ø 2,8 x 30 x 210 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-162KX

Ilość	Cena jednostkowa [EUR]
1	8,2300 EUR
2	5,1800 EUR
3	4,2100 EUR
7	3,5900 EUR
17	3,5900 EUR
37	3,5900 EUR
75	3,5900 EUR
125	3,5900 EUR
175	3,5900 EUR
250	3,5900 EUR
350	3,5900 EUR
450	3,5900 EUR

Sprężyna przedłużająca Kupić

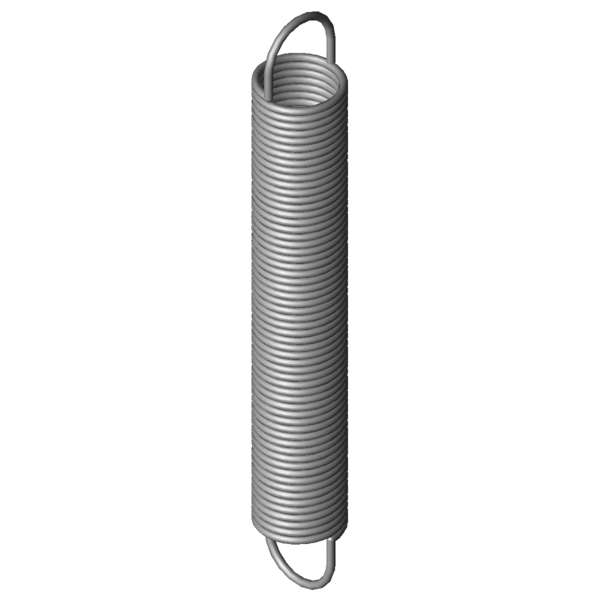

Obraz produktu Sprężyna przedłużająca RZ-162KX

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162KX

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,8	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	30	mm	Zewnętrzna średnica zwoju
Dh	34,7	mm	Minimalna średnica tulei
L0	210	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	170,1	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	611,03	mm	Maksymalna długość przy obciążeniu statycznym
sn	401,03	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	193,3	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	19,95	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,447	N/mm	Sztywnosc sprezyny
F0	14	N	Wewnętrzna siła napięcia wstępnego
Fntol	10,43	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	3	mm	(+/-) Tolerancja długości swobodnej
Detol	0,5	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	49	stopień	Tolerancja pozycji oczek
Gew	255,8694	g	Waga artykułu
PG	###ZU	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162KX Stal nierdzewna Ø 2,8 x 30 x 210 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162KX Stal nierdzewna Ø 2,8 x 30 x 210 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162KX Stal nierdzewna Ø 2,8 x 30 x 210 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162KX Stal nierdzewna Ø 2,8 x 30 x 210 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162KX

Formularz zapytania Sprężyna przedłużająca RZ-162KX Stal nierdzewna Ø 2,8 x 30 x 210 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-162KX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162KX Stal nierdzewna Ø 2,8 x 30 x 210 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162KX	1.4310	2,8	30	210	193,3	611,03	401,03	0,447	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162KX	EN 10270-1	2,8	30	210	233,4	624,14	414,14	0,521	91,8 \| 100,0 \| 89,8 \| 85,5

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-147E-24X	30	177	0,16	1.4310	104,3	808,3	631,3	60,2 \| 87,6 \| 58,7 \| 34,3
RZ-150AX	34,5	184	0,194	1.4310	123,5	779,94	595,94	65,5 \| 88,0 \| 65,6 \| 43,0
RZ-153EX	27,5	234	0,281	1.4310	153,7	741,49	507,49	77,4 \| 90,2 \| 79,3 \| 62,8
RZ-153DX	27,5	213	0,314	1.4310	153,7	668,28	455,28	82,3 \| 93,2 \| 83,8 \| 70,0
RZ-153CX	27,5	193	0,354	1.4310	153,7	596,06	403,06	86,5 \| 91,0 \| 89,5 \| 79,1
RZ-153BX	27,5	173	0,407	1.4310	153,7	523,84	350,84	87,4 \| 87,8 \| 83,5 \| 90,9
RZ-162KX	30	210	0,447	1.4310	193,3	611,03	401,03	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-25X	32	230	0,471	1.4310	219,4	661,38	431,38	92,7 \| 92,8 \| 90,5 \| 94,8
RZ-168BX	35,2	222	0,521	1.4310	240,9	655,79	433,79	87,4 \| 89,1 \| 86,3 \| 86,8
RZ-162U-24X	32	206	0,541	1.4310	219,4	581,49	375,49	89,5 \| 95,1 \| 90,9 \| 82,5
RZ-168AX	35,2	199	0,599	1.4310	240,9	576,3	377,3	83,9 \| 89,2 \| 87,2 \| 75,5
RZ-156DX	22,5	205	0,613	1.4310	186,1	486,03	281,03	81,1 \| 87,3 \| 83,2 \| 72,8
RZ-162U-23X	32	185	0,622	1.4310	219,4	511,59	326,59	82,7 \| 91,7 \| 84,8 \| 71,7
RZ-162JX	30	154	0,672	1.4310	193,3	420,8	266,8	80,3 \| 91,1 \| 83,3 \| 66,5
RZ-162U-22X	32	167	0,713	1.4310	219,4	451,68	284,68	77,0 \| 88,9 \| 79,5 \| 62,5
RZ-162K-04X	25	227	0,715	1.4310	229,9	524,43	297,43	77,8 \| 91,9 \| 79,1 \| 62,4
RZ-162K-03X	25	199	0,837	1.4310	229,9	453,16	254,16	73,2 \| 92,7 \| 73,7 \| 53,3
RZ-171CX	28,2	236	0,951	1.4310	297,5	529,1	293,1	68,9 \| 90,2 \| 69,0 \| 47,5
RZ-171BX	28,2	210	1,092	1.4310	297,5	465,13	255,13	66,5 \| 93,8 \| 64,3 \| 41,3
RZ-162U-35X	24	217	1,239	1.4310	287,9	431,59	214,59	62,1 \| 90,0 \| 60,3 \| 35,9
RZ-177K-04X	32	230	1,24	1.4310	368,5	504,52	274,52	61,3 \| 87,6 \| 60,5 \| 35,9
RZ-171AX	28,2	188	1,256	1.4310	297,5	409,9	221,9	62,1 \| 90,3 \| 60,2 \| 36,0
