Mola de compressão D-334A-10 Aço mola Ø 4 x 23 x 505 mm

Descontos por quantidade - Mola de compressão D-334A-10

Quantidade	Preço individual [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Mola de compressão Comprar

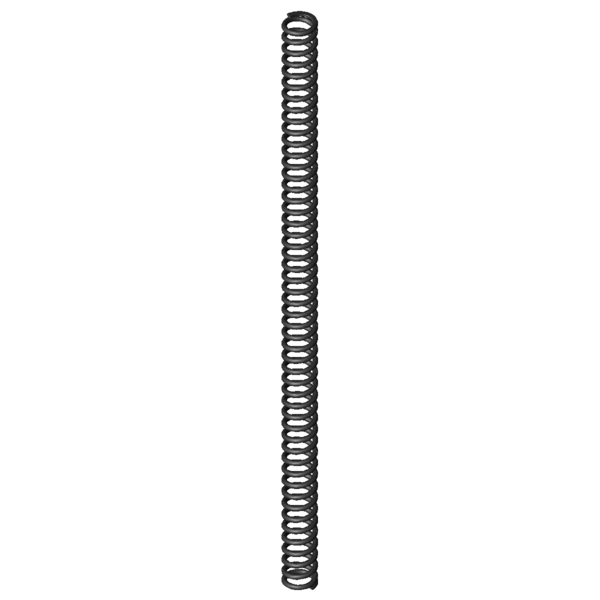

Imagem do Produto Mola de compressão D-334A-10

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-334A-10

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	23	mm	Diâmetro médio de enrolamento
De	27	mm	Diâmetro externo de enrolamento
Dd	18,2	mm	Maior diâmetro do mandril
Dh	28,1	mm	Diâmetro mais pequeno de manga
L0	505	mm	Comprimento não tensionado da mola
Lk	493,29	mm	Comprimento de dobra
Fn	953,748	N	Força máxima com carga estática
Ln	289,2	mm	Comprimento mais pequeno com carga estática
sn	215,8	mm	Maior deslocamento da mola com carga estática
Fndyn	751,331	N	Força máxima com carga dinâmica
Lndyn	335	mm	Comprimento mais pequeno com carga dinâmica
shdyn	64,94	mm	Maior deslocamento da mola com carga dinâmica
S	10,33	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	48,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	4,42	N/mm	Flecha da mola
Gew	362,4594	g	Peso do artigo
Fntol	48,7	N	(+/-) tolerância para força máxima estática
Fndtol	42,6	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	7,4	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AK	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-334A-10 Aço mola Ø 4 x 23 x 505 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-334A-10 Aço mola Ø 4 x 23 x 505 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-334A-10 Aço mola Ø 4 x 23 x 505 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-334A-10 Aço mola Ø 4 x 23 x 505 mm

cálculo do caminho de força Mola de compressão D-334A-10

Formulário de consulta Mola de compressão D-334A-10 Aço mola Ø 4 x 23 x 505 mm

Formulário de consulta Mola de compressão D-334A-10

Molas de compressão semelhantes para Mola de compressão D-334A-10 Aço mola Ø 4 x 23 x 505 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-334A-10	EN 10270-1	4	27	505	953,748	289,2	215,8	48,5	4,42	100,0 \| 100,0 \| 100,0 \| 100,0
VD-334A-10	1.4310	4	27	505	810,44	291,5	213,5	48,5	3,796	92,6 \| 100,0 \| 92,0 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-268A	34,5	360	0,54	EN 10270-1	150,754	80,7	279,3	43,1 \| 70,7 \| 46,5 \| 12,2
D-239	27	290	0,564	EN 10270-1	125,212	67,95	222,05	45,7 \| 69,1 \| 55,2 \| 12,8
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	37,5 \| 62,9 \| 37,0 \| 12,8
D-268	34,5	360	0,656	EN 10270-1	183,283	80,8	279,2	44,6 \| 70,7 \| 48,3 \| 14,9
D-239A-06	25	205,5	0,724	EN 10270-1	111,129	52,04	153,46	39,6 \| 61,1 \| 41,4 \| 16,4
D-238	27	195	0,835	EN 10270-1	125,184	45	150	41,0 \| 62,9 \| 41,3 \| 18,9
D-273A	27,5	240	1,132	EN 10270-1	186,417	75,31	164,69	47,6 \| 69,4 \| 47,9 \| 25,6
D-273	27,5	240	1,377	EN 10270-1	235,001	69,3	170,7	50,8 \| 69,4 \| 51,9 \| 31,1
D-329BE	35	450	1,577	EN 10270-1	280,452	272,2	177,8	60,1 \| 88,8 \| 55,9 \| 35,7
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	49,8 \| 64,5 \| 39,0 \| 46,1
D-329BH	34	330	2,646	EN 10270-1	394,525	180,92	149,08	65,6 \| 81,6 \| 55,2 \| 59,9
D-303A	28,2	200	3,039	EN 10270-1	327,58	92,19	107,81	60,9 \| 71,8 \| 42,2 \| 68,8
D-288Z-45	27	170	3,227	EN 10270-1	314,989	72,38	97,62	60,6 \| 69,6 \| 39,1 \| 73,0
D-303	28,2	200	3,696	EN 10270-1	454,771	76,94	123,06	69,3 \| 71,8 \| 52,4 \| 83,6
D-334A-10	27	505	4,42	EN 10270-1	953,748	289,2	215,8	100,0 \| 100,0 \| 100,0 \| 100,0
D-339A-10	21	505	7,749	EN 10270-1	1282,532	339,5	165,5	75,1 \| 92,6 \| 75,5 \| 57,0
D-359A-20	32	300	13,479	EN 10270-1	1504,887	188,35	111,65	55,0 \| 74,6 \| 57,6 \| 32,8
D-364R-21	28	375	20,208	EN 10270-1	2291,209	261,62	113,38	50,0 \| 81,1 \| 47,1 \| 21,9
D-364R-20	28	345	20,719	EN 10270-1	1855,849	255,43	89,57	49,0 \| 79,2 \| 46,4 \| 21,3
D-389RG	28	510	50,309	EN 10270-1	4366,224	423,21	86,79	41,3 \| 84,2 \| 31,0 \| 8,8

Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202081; Mola de compressão D-334A-10

País de origem: DE, German; Mola de compressão D-334A-10
