Mola de compressão D-339J-10 Aço mola Ø 4,5 x 63,5 x 91 mm

Descontos por quantidade - Mola de compressão D-339J-10

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Mola de compressão Comprar

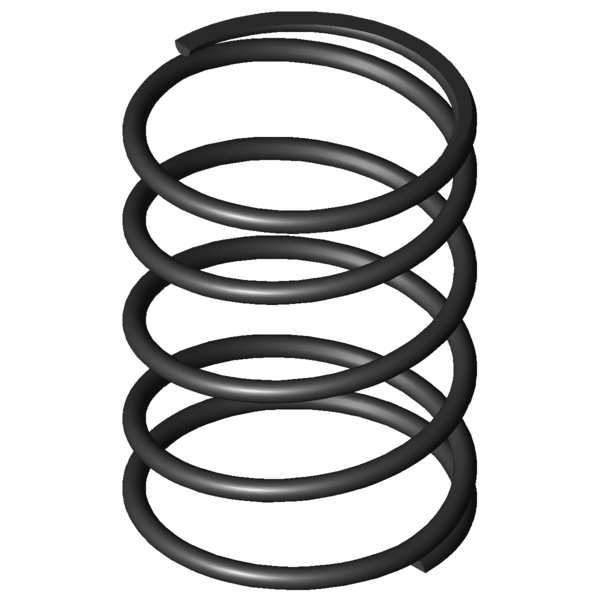

Imagem do Produto Mola de compressão D-339J-10

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339J-10

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	63,5	mm	Diâmetro médio de enrolamento
De	68	mm	Diâmetro externo de enrolamento
Dd	57,1	mm	Maior diâmetro do mandril
Dh	70,7	mm	Diâmetro mais pequeno de manga
L0	91	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	279,555	N	Força máxima com carga estática
Ln	31,03	mm	Comprimento mais pequeno com carga estática
sn	59,97	mm	Maior deslocamento da mola com carga estática
Fndyn	264,915	N	Força máxima com carga dinâmica
Lndyn	34,17	mm	Comprimento mais pequeno com carga dinâmica
shdyn	49,47	mm	Maior deslocamento da mola com carga dinâmica
S	24,714	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	4,662	N/mm	Flecha da mola
Gew	137,9373	g	Peso do artigo
Fntol	26,25	N	(+/-) tolerância para força máxima estática
Fndtol	26,04	N	(+/-) tolerância para força máxima dinâmica
Detol	1,4	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,73	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AD	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339J-10 Aço mola Ø 4,5 x 63,5 x 91 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339J-10 Aço mola Ø 4,5 x 63,5 x 91 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339J-10 Aço mola Ø 4,5 x 63,5 x 91 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339J-10 Aço mola Ø 4,5 x 63,5 x 91 mm

cálculo do caminho de força Mola de compressão D-339J-10

Formulário de consulta Mola de compressão D-339J-10 Aço mola Ø 4,5 x 63,5 x 91 mm

Formulário de consulta Mola de compressão D-339J-10

Molas de compressão semelhantes para Mola de compressão D-339J-10 Aço mola Ø 4,5 x 63,5 x 91 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339J-10	EN 10270-1	4,5	68	91	279,555	31,03	59,97	3,5	4,662	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-10	1.4310	4,5	68	91	240,109	31,03	59,97	3,5	4,004	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-339J-10	68	91	4,662	EN 10270-1	279,555	31,03	59,97	100,0 \| 100,0 \| 100,0 \| 100,0
D-313W	54	90	5,961	EN 10270-1	377,452	26,68	63,32	83,9 \| 89,1 \| 84,4 \| 78,2
D-314	54	99	5,961	EN 10270-1	431,102	26,68	72,32	79,6 \| 86,7 \| 73,9 \| 78,2
D-364R-31	69	88	7,148	EN 10270-1	264,467	51	37	78,4 \| 91,9 \| 78,2 \| 65,2
D-339J-21	58	78	7,795	EN 10270-1	376,4	29,7	48,3	75,9 \| 90,3 \| 77,4 \| 59,8
D-345A	55	100	9,261	EN 10270-1	515,163	44,38	55,63	70,4 \| 87,3 \| 73,5 \| 50,3
D-364E-10	70	95	9,926	EN 10270-1	584,141	36,15	58,85	70,5 \| 91,6 \| 73,0 \| 47,0
D-364E-02	80	80	10,02	EN 10270-1	520,839	28,02	51,98	67,2 \| 84,9 \| 70,2 \| 46,5
D-364R-42	54	92	10,396	EN 10270-1	240,214	68,89	23,11	64,4 \| 86,2 \| 62,2 \| 44,8
D-364R-60	77	102	10,54	EN 10270-1	658,619	39,51	62,49	65,9 \| 84,2 \| 69,2 \| 44,2
D-344A-12	60	80	10,934	EN 10270-1	520,145	32,43	47,57	66,0 \| 88,7 \| 66,5 \| 42,6
D-345	55	85	14,554	EN 10270-1	773,158	31,88	53,13	60,8 \| 88,1 \| 62,4 \| 32,0
D-364F	60	85,4	16,454	EN 10270-1	829,093	35,01	50,39	58,4 \| 88,0 \| 58,9 \| 28,3
D-370	69,3	105	18,338	EN 10270-1	1188,958	40,16	64,84	56,3 \| 85,4 \| 58,0 \| 25,4
D-364J-22	48	92	22,079	EN 10270-1	993,5	47	45	52,2 \| 83,8 \| 51,6 \| 21,1
D-389F	75	102	22,226	EN 10270-1	1279,828	44,42	57,58	53,8 \| 81,4 \| 58,9 \| 21,0

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-339J-10

País de origem: DE, German; Mola de compressão D-339J-10
