Mola de compressão D-339J-23 Aço mola Ø 4,5 x 53,5 x 185 mm

Descontos por quantidade - Mola de compressão D-339J-23

Quantidade	Preço individual [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Mola de compressão Comprar

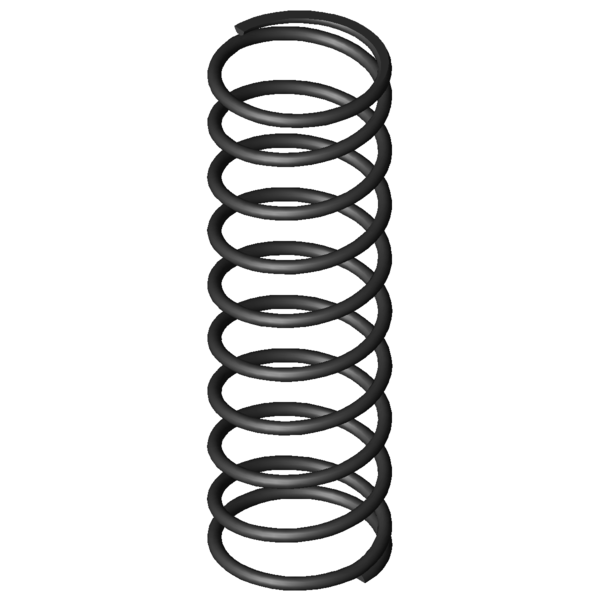

Imagem do Produto Mola de compressão D-339J-23

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339J-23

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	53,5	mm	Diâmetro médio de enrolamento
De	58	mm	Diâmetro externo de enrolamento
Dd	47,8	mm	Maior diâmetro do mandril
Dh	59,3	mm	Diâmetro mais pequeno de manga
L0	185	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	403,8	N	Força máxima com carga estática
Ln	59,2	mm	Comprimento mais pequeno com carga estática
sn	125,8	mm	Maior deslocamento da mola com carga estática
Fndyn	384,498	N	Força máxima com carga dinâmica
Lndyn	65,2	mm	Comprimento mais pequeno com carga dinâmica
shdyn	76,5	mm	Maior deslocamento da mola com carga dinâmica
S	21,235	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	3,21	N/mm	Flecha da mola
Gew	221,8648	g	Peso do artigo
Fntol	24,8	N	(+/-) tolerância para força máxima estática
Fndtol	224,1	N	(+/-) tolerância para força máxima dinâmica
Detol	1	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	5,2	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AG	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339J-23 Aço mola Ø 4,5 x 53,5 x 185 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339J-23 Aço mola Ø 4,5 x 53,5 x 185 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339J-23 Aço mola Ø 4,5 x 53,5 x 185 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339J-23 Aço mola Ø 4,5 x 53,5 x 185 mm

cálculo do caminho de força Mola de compressão D-339J-23

Formulário de consulta Mola de compressão D-339J-23 Aço mola Ø 4,5 x 53,5 x 185 mm

Formulário de consulta Mola de compressão D-339J-23

Molas de compressão semelhantes para Mola de compressão D-339J-23 Aço mola Ø 4,5 x 53,5 x 185 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339J-23	EN 10270-1	4,5	58	185	403,8	59,2	125,8	8,5	3,21	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-23	1.4310	4,5	58	185	346,784	59,2	125,8	8,5	2,757	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-289A	55	180	1,397	EN 10270-1	205,866	32,68	147,32	66,5 \| 87,7 \| 68,2 \| 43,5
D-289C-03	48	176	1,398	EN 10270-1	184,054	44,32	131,68	65,7 \| 83,0 \| 70,6 \| 43,5
D-313C	60	188	1,734	EN 10270-1	263,118	36,27	151,73	73,3 \| 91,7 \| 74,0 \| 54,0
D-313E-13	48	200	1,955	EN 10270-1	283,436	55,01	144,99	74,8 \| 85,1 \| 78,5 \| 60,9
D-339J-04	58	210	2,182	EN 10270-1	277,7	82,75	127,25	82,6 \| 96,0 \| 83,8 \| 68,0
D-339J-11	68	173	2,51	EN 10270-1	308,959	49,91	123,09	86,1 \| 92,9 \| 87,2 \| 78,2
D-339J-23	58	185	3,21	EN 10270-1	403,8	59,2	125,8	100,0 \| 100,0 \| 100,0 \| 100,0
D-315	54	150	3,793	EN 10270-1	427,309	37,36	112,64	88,1 \| 87,7 \| 92,0 \| 84,6
D-344A-10	60	190	4,252	EN 10270-1	520,186	67,67	122,33	85,9 \| 94,7 \| 87,4 \| 75,5
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	80,1 \| 90,9 \| 80,0 \| 69,3
D-339M	50	187	4,668	EN 10270-1	580,828	62,58	124,42	82,7 \| 95,0 \| 84,2 \| 68,8
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	72,8 \| 88,7 \| 62,5 \| 67,2
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	73,3 \| 93,2 \| 73,2 \| 53,6
D-346A	55	150	5,993	EN 10270-1	520,611	63,13	86,88	71,8 \| 88,6 \| 73,3 \| 53,6
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	70,6 \| 88,4 \| 70,3 \| 53,0
D-364J-04	56	175	8,516	EN 10270-1	908,3	68,34	104,64	63,9 \| 91,0 \| 63,8 \| 37,0
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	61,8 \| 89,1 \| 62,0 \| 34,4
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	59,9 \| 84,6 \| 61,5 \| 33,8
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	60,1 \| 88,2 \| 59,2 \| 33,0
D-383A	46,3	195	13,554	EN 10270-1	639,051	147,85	47,15	52,0 \| 82,0 \| 50,3 \| 23,7
D-377	56,3	175	15,104	EN 10270-1	1486,8	76,56	98,44	53,9 \| 87,7 \| 52,7 \| 21,3
D-383	46,3	195	20,06	EN 10270-1	1825,76	103,99	91,01	48,4 \| 82,0 \| 47,2 \| 16,0

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-339J-23

País de origem: DE, German; Mola de compressão D-339J-23
