Mola de compressão D-339J-11 Aço mola Ø 4,5 x 63,5 x 173 mm

Descontos por quantidade - Mola de compressão D-339J-11

Quantidade	Preço individual [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Mola de compressão Comprar

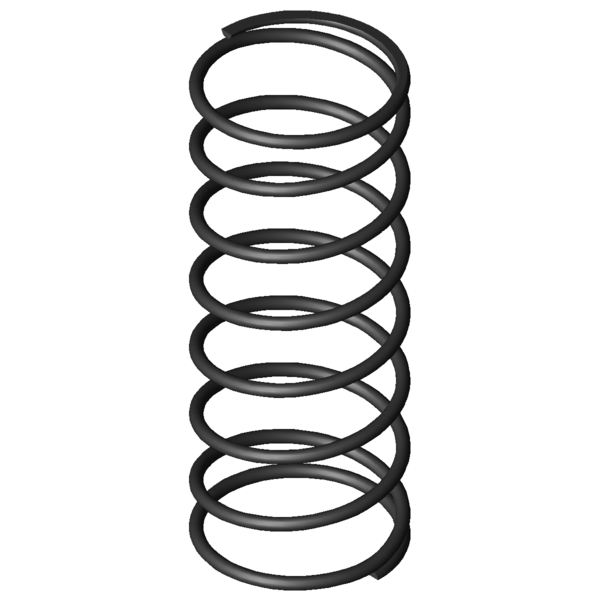

Imagem do Produto Mola de compressão D-339J-11

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339J-11

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	63,5	mm	Diâmetro médio de enrolamento
De	68	mm	Diâmetro externo de enrolamento
Dd	57,1	mm	Maior diâmetro do mandril
Dh	70,7	mm	Diâmetro mais pequeno de manga
L0	173	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	308,959	N	Força máxima com carga estática
Ln	49,91	mm	Comprimento mais pequeno com carga estática
sn	123,09	mm	Maior deslocamento da mola com carga estática
Fndyn	294,329	N	Força máxima com carga dinâmica
Lndyn	55,74	mm	Comprimento mais pequeno com carga dinâmica
shdyn	88,02	mm	Maior deslocamento da mola com carga dinâmica
S	25,923	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	6,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,51	N/mm	Flecha da mola
Gew	213,1758	g	Peso do artigo
Fntol	23,27	N	(+/-) tolerância para força máxima estática
Fndtol	23,05	N	(+/-) tolerância para força máxima dinâmica
Detol	1,4	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	7,42	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AG	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339J-11 Aço mola Ø 4,5 x 63,5 x 173 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339J-11 Aço mola Ø 4,5 x 63,5 x 173 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339J-11 Aço mola Ø 4,5 x 63,5 x 173 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339J-11 Aço mola Ø 4,5 x 63,5 x 173 mm

cálculo do caminho de força Mola de compressão D-339J-11

Formulário de consulta Mola de compressão D-339J-11 Aço mola Ø 4,5 x 63,5 x 173 mm

Formulário de consulta Mola de compressão D-339J-11

Molas de compressão semelhantes para Mola de compressão D-339J-11 Aço mola Ø 4,5 x 63,5 x 173 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339J-11	EN 10270-1	4,5	68	173	308,959	49,91	123,09	6,5	2,51	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-11	1.4310	4,5	68	173	265,363	49,91	123,09	6,5	2,156	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-289A	55	180	1,397	EN 10270-1	205,866	32,68	147,32	71,2 \| 82,7 \| 75,1 \| 55,7
D-313S-01	70	203	1,649	EN 10270-1	266,891	41,18	161,82	79,1 \| 90,4 \| 81,2 \| 65,7
D-313C	60	188	1,734	EN 10270-1	263,118	36,27	151,73	79,7 \| 86,8 \| 83,1 \| 69,1
D-339J-11	68	173	2,51	EN 10270-1	308,959	49,91	123,09	100,0 \| 100,0 \| 100,0 \| 100,0
D-313S	70	145	2,592	EN 10270-1	300,349	29,12	115,88	94,2 \| 89,9 \| 95,7 \| 96,8
D-313R-01	70	133	2,592	EN 10270-1	269,247	29,12	103,88	90,1 \| 87,6 \| 85,8 \| 96,8
D-364R-33	69	200	3,145	EN 10270-1	309,3	101,66	98,34	86,1 \| 88,5 \| 89,9 \| 79,8
D-339J-23	58	185	3,21	EN 10270-1	403,8	59,2	125,8	86,1 \| 92,9 \| 87,2 \| 78,2
D-339Z-02	75	178	3,375	EN 10270-1	437,637	48,34	129,67	83,3 \| 92,6 \| 82,8 \| 74,4
D-339F	75	146	3,406	EN 10270-1	387,897	32,12	113,88	83,8 \| 91,7 \| 86,1 \| 73,7
D-364E-06	80	165	4,099	EN 10270-1	460,737	52,6	112,4	75,9 \| 87,4 \| 79,2 \| 61,2
D-344A-10	60	190	4,252	EN 10270-1	520,186	67,67	122,33	76,1 \| 89,8 \| 79,4 \| 59,0
D-364R-32	69	136	4,625	EN 10270-1	292,723	72,71	63,29	71,1 \| 85,8 \| 73,1 \| 54,3
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	73,6 \| 95,4 \| 71,3 \| 54,2
D-364E-12	70	147	6,317	EN 10270-1	609,416	50,52	96,48	64,1 \| 88,0 \| 64,5 \| 39,7
D-364R-61	77	153	6,707	EN 10270-1	655,744	55,23	97,77	61,5 \| 83,9 \| 63,3 \| 37,4
D-369D	78,3	165	7,818	EN 10270-1	840,385	57,5	107,5	59,6 \| 84,5 \| 62,0 \| 32,1
D-364J-04	56	175	8,516	EN 10270-1	908,3	68,34	104,64	58,7 \| 87,7 \| 59,5 \| 28,9
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	57,3 \| 86,9 \| 58,0 \| 26,9

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-339J-11

País de origem: DE, German; Mola de compressão D-339J-11
