Mola de compressão D-313S-01 Aço mola Ø 4 x 66 x 203 mm

Descontos por quantidade - Mola de compressão D-313S-01

Quantidade	Preço individual [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Mola de compressão Comprar

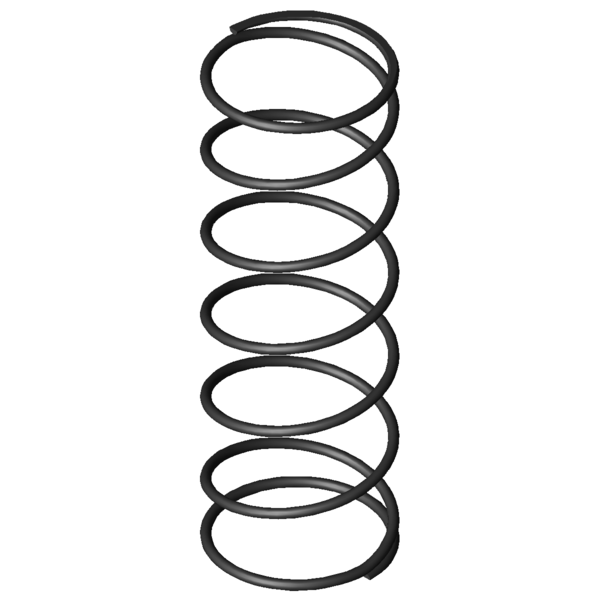

Imagem do Produto Mola de compressão D-313S-01

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313S-01

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	66	mm	Diâmetro médio de enrolamento
De	70	mm	Diâmetro externo de enrolamento
Dd	60	mm	Maior diâmetro do mandril
Dh	73,7	mm	Diâmetro mais pequeno de manga
L0	203	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	266,891	N	Força máxima com carga estática
Ln	41,18	mm	Comprimento mais pequeno com carga estática
sn	161,82	mm	Maior deslocamento da mola com carga estática
Fndyn	257,678	N	Força máxima com carga dinâmica
Lndyn	46,77	mm	Comprimento mais pequeno com carga dinâmica
shdyn	81,04	mm	Maior deslocamento da mola com carga dinâmica
S	36,182	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,649	N/mm	Flecha da mola
Gew	154,4704	g	Peso do artigo
Fntol	19,22	N	(+/-) tolerância para força máxima estática
Fndtol	19,09	N	(+/-) tolerância para força máxima dinâmica
Detol	1,4	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	9,23	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AE	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313S-01 Aço mola Ø 4 x 66 x 203 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313S-01 Aço mola Ø 4 x 66 x 203 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313S-01 Aço mola Ø 4 x 66 x 203 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313S-01 Aço mola Ø 4 x 66 x 203 mm

cálculo do caminho de força Mola de compressão D-313S-01

Formulário de consulta Mola de compressão D-313S-01 Aço mola Ø 4 x 66 x 203 mm

Formulário de consulta Mola de compressão D-313S-01

Molas de compressão semelhantes para Mola de compressão D-313S-01 Aço mola Ø 4 x 66 x 203 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313S-01	EN 10270-1	4	70	203	266,891	41,18	161,82	5,5	1,649	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313S-01	1.4310	4	70	203	229,232	41,18	161,82	5,5	1,417	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-313S-01	70	203	1,649	EN 10270-1	266,891	41,18	161,82	100,0 \| 100,0 \| 100,0 \| 100,0
D-313C	60	188	1,734	EN 10270-1	263,118	36,27	151,73	93,6 \| 89,4 \| 96,2 \| 95,1
D-339G	75	224	2,168	EN 10270-1	387,277	45,34	178,66	82,3 \| 90,9 \| 79,7 \| 76,1
D-339J-04	58	210	2,182	EN 10270-1	277,7	82,75	127,25	84,1 \| 89,5 \| 87,4 \| 75,6
D-339J-11	68	173	2,51	EN 10270-1	308,959	49,91	123,09	79,1 \| 90,4 \| 81,2 \| 65,7
D-364R-33	69	200	3,145	EN 10270-1	309,3	101,66	98,34	71,8 \| 89,5 \| 73,5 \| 52,4
D-339J-23	58	185	3,21	EN 10270-1	403,8	59,2	125,8	70,3 \| 87,6 \| 71,9 \| 51,4
D-339Z-02	75	178	3,375	EN 10270-1	437,637	48,34	129,67	68,8 \| 87,0 \| 70,6 \| 48,9
D-364E-14	70	220	4,087	EN 10270-1	604,612	72,07	147,93	65,5 \| 88,3 \| 67,8 \| 40,4
D-344A-10	60	190	4,252	EN 10270-1	520,186	67,67	122,33	62,9 \| 86,4 \| 63,5 \| 38,8
D-364R-62	77	230	4,34	EN 10270-1	656,139	78,81	151,19	62,3 \| 81,9 \| 67,1 \| 38,0
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	62,3 \| 88,6 \| 62,8 \| 35,6
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	60,2 \| 82,4 \| 63,7 \| 34,5
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	58,7 \| 83,2 \| 60,2 \| 32,6
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	56,7 \| 84,9 \| 57,6 \| 27,5
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	56,7 \| 84,6 \| 58,4 \| 27,2

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-313S-01

País de origem: DE, German; Mola de compressão D-313S-01
