Mola de compressão D-339Z-02 Aço mola Ø 5 x 70 x 178 mm

Descontos por quantidade - Mola de compressão D-339Z-02

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Mola de compressão Comprar

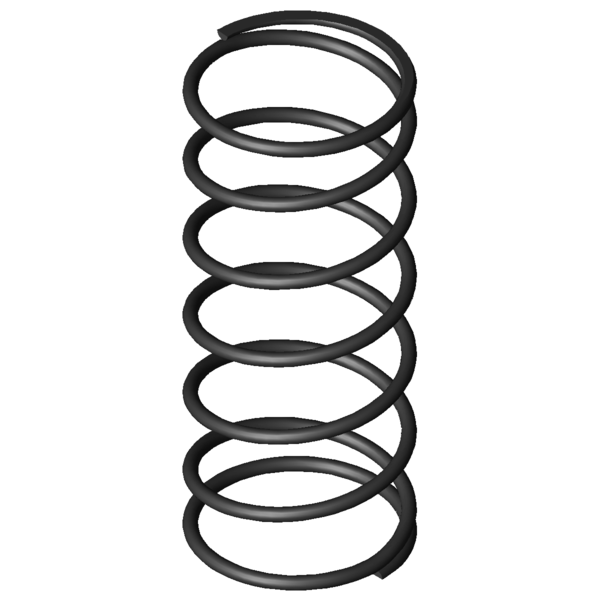

Imagem do Produto Mola de compressão D-339Z-02

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339Z-02

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	70	mm	Diâmetro médio de enrolamento
De	75	mm	Diâmetro externo de enrolamento
Dd	63,3	mm	Maior diâmetro do mandril
Dh	78	mm	Diâmetro mais pequeno de manga
L0	178	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	437,637	N	Força máxima com carga estática
Ln	48,34	mm	Comprimento mais pequeno com carga estática
sn	129,67	mm	Maior deslocamento da mola com carga estática
Fndyn	419,326	N	Força máxima com carga dinâmica
Lndyn	53,76	mm	Comprimento mais pequeno com carga dinâmica
shdyn	72,67	mm	Maior deslocamento da mola com carga dinâmica
S	31,455	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	3,375	N/mm	Flecha da mola
Gew	255,9879	g	Peso do artigo
Fntol	29,78	N	(+/-) tolerância para força máxima estática
Fndtol	29,51	N	(+/-) tolerância para força máxima dinâmica
Detol	1,2	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	6,88	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AD	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339Z-02 Aço mola Ø 5 x 70 x 178 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339Z-02 Aço mola Ø 5 x 70 x 178 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339Z-02 Aço mola Ø 5 x 70 x 178 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339Z-02 Aço mola Ø 5 x 70 x 178 mm

cálculo do caminho de força Mola de compressão D-339Z-02

Formulário de consulta Mola de compressão D-339Z-02 Aço mola Ø 5 x 70 x 178 mm

Formulário de consulta Mola de compressão D-339Z-02

Molas de compressão semelhantes para Mola de compressão D-339Z-02 Aço mola Ø 5 x 70 x 178 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339Z-02	EN 10270-1	5	75	178	437,637	48,34	129,67	5,5	3,375	95,3 \| 93,5 \| 97,5 \| 95,0
VD-339Z-02	1.4310	5	75	178	375,884	48,34	129,67	5,5	2,899	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-313S-01	70	203	1,649	EN 10270-1	266,891	41,18	161,82	68,8 \| 87,0 \| 70,6 \| 48,9
D-313C	60	188	1,734	EN 10270-1	263,118	36,27	151,73	68,8 \| 82,2 \| 72,8 \| 51,4
D-339J-11	68	173	2,51	EN 10270-1	308,959	49,91	123,09	80,3 \| 88,3 \| 82,0 \| 70,6
D-313S	70	145	2,592	EN 10270-1	300,349	29,12	115,88	78,3 \| 83,6 \| 78,3 \| 72,9
D-364R-33	69	200	3,145	EN 10270-1	309,3	101,66	98,34	85,5 \| 90,1 \| 73,3 \| 93,2
D-339Z-02	75	178	3,375	EN 10270-1	437,637	48,34	129,67	95,3 \| 93,5 \| 97,5 \| 95,0
D-339F	75	146	3,406	EN 10270-1	387,897	32,12	113,88	90,7 \| 89,1 \| 87,1 \| 95,9
D-339W	85	164	3,553	EN 10270-1	454,906	35,97	128,03	100,0 \| 100,0 \| 100,0 \| 100,0
D-364E-06	80	165	4,099	EN 10270-1	460,737	52,6	112,4	91,6 \| 94,8 \| 93,3 \| 86,7
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	84,0 \| 90,4 \| 84,9 \| 76,7
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	65,5 \| 84,9 \| 66,9 \| 44,7
D-364E-12	70	147	6,317	EN 10270-1	609,416	50,52	96,48	73,0 \| 87,6 \| 75,0 \| 56,3
D-364R-61	77	153	6,707	EN 10270-1	655,744	55,23	97,77	71,6 \| 89,1 \| 72,9 \| 53,0
D-369D	78,3	165	7,818	EN 10270-1	840,385	57,5	107,5	68,3 \| 90,3 \| 69,0 \| 45,5
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	54,2 \| 80,8 \| 53,7 \| 28,0
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	62,2 \| 87,9 \| 62,5 \| 36,2
D-371	69,3	155	11,669	EN 10270-1	1156,284	55,91	99,09	58,0 \| 85,1 \| 58,4 \| 30,4
D-389G	75	153	14,144	EN 10270-1	1289,931	61,8	91,2	54,2 \| 84,3 \| 53,2 \| 25,1
D-396	88	180	14,818	EN 10270-1	1615,182	71	109	53,5 \| 82,2 \| 55,6 \| 22,8
D-399B	81	147	19,503	EN 10270-1	1503,751	69,9	77,1	46,9 \| 79,2 \| 44,3 \| 17,3
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	50,1 \| 81,3 \| 51,9 \| 17,2

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão D-339Z-02

País de origem: DE, German; Mola de compressão D-339Z-02
