Mola de compressão D-364R-56 Aço mola Ø 6 x 84 x 95 mm

Descontos por quantidade - Mola de compressão D-364R-56

Quantidade	Preço individual [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Mola de compressão Comprar

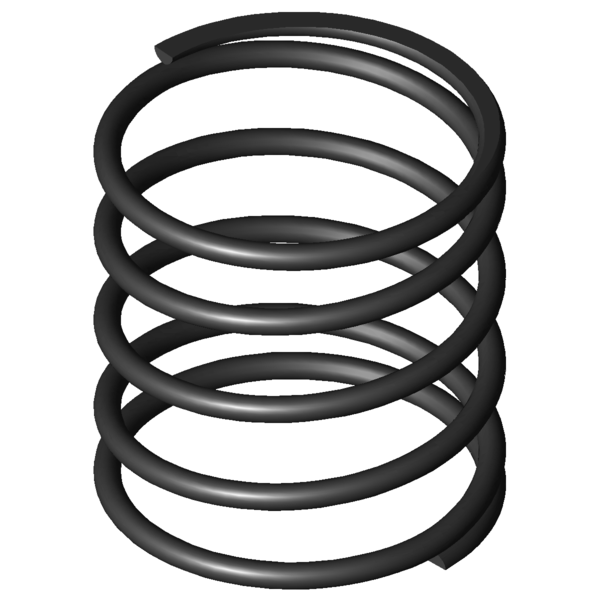

Imagem do Produto Mola de compressão D-364R-56

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-364R-56

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	84	mm	Diâmetro médio de enrolamento
De	90	mm	Diâmetro externo de enrolamento
Dd	76,3	mm	Maior diâmetro do mandril
Dh	91,8	mm	Diâmetro mais pequeno de manga
L0	95	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	341,966	N	Força máxima com carga estática
Ln	41,27	mm	Comprimento mais pequeno com carga estática
sn	53,73	mm	Maior deslocamento da mola com carga estática
Fndyn	315,045	N	Força máxima com carga dinâmica
Lndyn	45,5	mm	Comprimento mais pequeno com carga dinâmica
shdyn	49	mm	Maior deslocamento da mola com carga dinâmica
S	25,429	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	3,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	6,365	N/mm	Flecha da mola
Gew	324,3879	g	Peso do artigo
Fntol	41,1	N	(+/-) tolerância para força máxima estática
Fndtol	40,77	N	(+/-) tolerância para força máxima dinâmica
Detol	1,5	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	5,6	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AG	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-364R-56 Aço mola Ø 6 x 84 x 95 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-364R-56 Aço mola Ø 6 x 84 x 95 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-364R-56 Aço mola Ø 6 x 84 x 95 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-364R-56 Aço mola Ø 6 x 84 x 95 mm

cálculo do caminho de força Mola de compressão D-364R-56

Formulário de consulta Mola de compressão D-364R-56 Aço mola Ø 6 x 84 x 95 mm

Formulário de consulta Mola de compressão D-364R-56

Molas de compressão semelhantes para Mola de compressão D-364R-56 Aço mola Ø 6 x 84 x 95 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-364R-56	EN 10270-1	6	90	95	341,966	41,27	53,73	3,5	6,365	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-56	1.4310	6	90	95	293,55	41,3	53,7	3,5	5,466	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-339J-10	68	91	4,662	EN 10270-1	279,555	31,03	59,97	78,4 \| 91,9 \| 78,2 \| 65,2
D-339Z-01	75	117	5,304	EN 10270-1	438,119	34,4	82,61	82,7 \| 89,1 \| 71,7 \| 87,2
D-364R-56	90	95	6,365	EN 10270-1	341,966	41,27	53,73	100,0 \| 100,0 \| 100,0 \| 100,0
D-364E-04	80	120	6,441	EN 10270-1	531,61	37,47	82,53	76,2 \| 90,9 \| 65,9 \| 71,8
D-364R-31	69	88	7,148	EN 10270-1	264,467	51	37	100,0 \| 100,0 \| 100,0 \| 100,0
D-364W	86,3	102	8,956	EN 10270-1	535,646	42,19	59,81	80,9 \| 94,8 \| 76,8 \| 71,1
D-389S	108	115	9,273	EN 10270-1	472,57	64,04	50,96	77,5 \| 80,3 \| 83,6 \| 68,6
D-364E-10	70	95	9,926	EN 10270-1	584,141	36,15	58,85	74,2 \| 96,5 \| 54,1 \| 72,0
D-364E-02	80	80	10,02	EN 10270-1	520,839	28,02	51,98	74,7 \| 91,8 \| 61,0 \| 71,3
D-364R-42	54	92	10,396	EN 10270-1	240,214	68,89	23,11	78,9 \| 91,3 \| 76,6 \| 68,8
D-364R-60	77	102	10,54	EN 10270-1	658,619	39,51	62,49	69,1 \| 89,7 \| 49,7 \| 67,8
D-369C	78,3	110	12,285	EN 10270-1	845,433	41,18	68,82	66,9 \| 89,5 \| 59,3 \| 51,8
D-389E-20	89	115	12,675	EN 10270-1	874,706	45,99	69,01	65,9 \| 89,1 \| 58,5 \| 50,2
D-394A	98	125	16,354	EN 10270-1	1191,4	52,15	72,85	57,0 \| 80,9 \| 51,2 \| 38,9
D-364F	60	85,4	16,454	EN 10270-1	829,093	35,01	50,39	63,4 \| 94,1 \| 52,7 \| 43,4
D-370	69,3	105	18,338	EN 10270-1	1188,958	40,16	64,84	56,5 \| 90,8 \| 39,7 \| 39,0
D-369B	78,3	75	19,11	EN 10270-1	841,392	30,97	44,03	60,8 \| 87,4 \| 57,7 \| 37,4
D-389F	75	102	22,226	EN 10270-1	1279,828	44,42	57,58	53,6 \| 86,1 \| 42,5 \| 32,2

Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202081; Mola de compressão D-364R-56

País de origem: DE, German; Mola de compressão D-364R-56
