Mola de torção T-19207R: Aço inoxidáve Ø 2,5 x 10 x 75 mm / 270°

Descontos por quantidade - Mola de torção T-19207R

Quantidade Preço individual [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Mola de torção Comprar

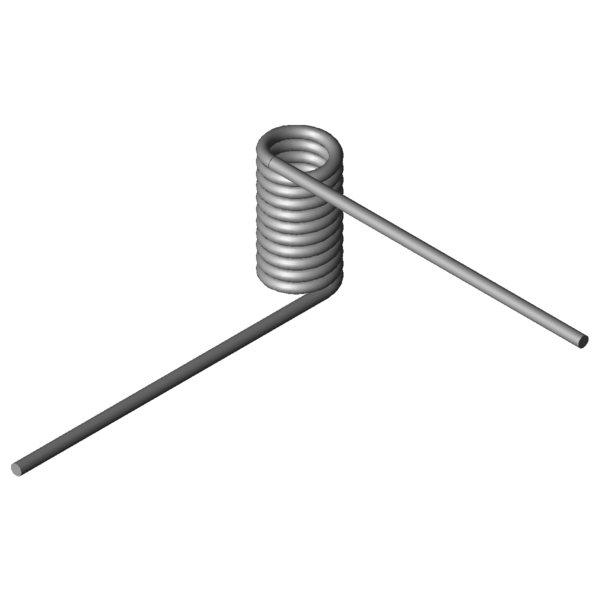

Imagem do Produto Mola de torção T-19207R
Imagem do Produto Mola de torção T-19207R
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19207R

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Direita - Direcção de espira esquerda ou direita
Posição do braço sem carga 270 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 2,5 mm Diâmetro do arame
Di 10 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 29,38 mm Comprimento do corpo de mola
Ls 75 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 462,36 Nmm (+/-) Tolerance maximum torque
Mn 1422,19 Nmm Maior binário da mola
alphan 97,15 Graus Maior ângulo de rotação da mola
nt 10,75 Unidade N.º de enrolamentos
Ddmax 9 mm Maior diâmetro de mandril possível
Ddmin 8 mm Diámetro de árbol mínimo admisible
Ditol 0,27 mm (+/-) tolerance of inner coil diameter
Gew 22,1399 g Peso do artigo
PG L - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19207R: Aço inoxidáve Ø 2,5 x 10 x 75 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19207R: Aço inoxidáve Ø 2,5 x 10 x 75 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19207R: Aço inoxidáve Ø 2,5 x 10 x 75 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19207R: Aço inoxidáve Ø 2,5 x 10 x 75 mm / 270°

cálculo do caminho de força Mola de torção T-19207R

Formulário de consulta Mola de torção T-19207R: Aço inoxidáve Ø 2,5 x 10 x 75 mm / 270°

Formulário de consulta Mola de torção T-19207R

Molas de torção semelhantes para Mola de torção T-19207R: Aço inoxidáve Ø 2,5 x 10 x 75 mm / 270°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-18686R 9,25 10,94 219,42 145,05 1.4310 37,1 | 59,9 | 41,2 | 10,3
T-18711R 11,25 10,94 223,16 175,63 1.4310 34,3 | 58,7 | 35,5 | 8,7
T-16711R 7,5 12,25 275,27 97,97 1.4310 45,3 | 57,6 | 59,3 | 19,2
T-16723R 10,4 12,25 285,09 134,52 1.4310 41,7 | 64,6 | 46,1 | 14,5
T-16719R 10,4 6,65 285,09 65,09 1.4310 43,9 | 58,3 | 43,5 | 29,9
T-18811R 8,9 14 429,24 105,78 1.4310 51,9 | 66,9 | 61,0 | 27,7
T-18836R 11,9 14 442,58 140,15 1.4310 45,7 | 65,2 | 50,2 | 21,6
T-18911R 10 15,75 554,97 95,83 1.4310 61,2 | 75,2 | 68,8 | 39,6
T-18907R 10 8,55 554,97 46,37 1.4310 64,1 | 67,0 | 43,4 | 81,8
T-18903R 10 6,76 554,97 34,04 1.4310 63,9 | 65,0 | 37,0 | 89,8
T-18923R 13,5 15,75 572,76 128,24 1.4310 51,7 | 66,6 | 58,0 | 30,5
T-19111R 11 17,5 798,72 99,77 1.4310 69,4 | 76,8 | 76,8 | 54,7
T-19107R 11 9,5 798,72 48,31 1.4310 69,7 | 67,7 | 52,9 | 88,5
T-16807R 11,5 15,19 1041,37 63,68 1.4310 78,4 | 76,2 | 69,4 | 89,5
T-19207R 10 29,38 1422,19 97,15 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19227R 13,5 29,38 1481,57 129,5 1.4310 85,0 | 91,4 | 85,5 | 78,2
T-19223R 13,5 16,88 1481,57 69,25 1.4310 76,4 | 77,2 | 83,6 | 68,4
T-19247R 17,5 29,38 1524,2 166,38 1.4310 74,7 | 85,7 | 75,8 | 62,6
T-16907R 11,5 18,9 1888,38 50,07 1.4310 60,8 | 80,2 | 63,4 | 38,8
T-16903R 11,5 10,5 1888,38 23,95 1.4310 46,4 | 70,7 | 50,0 | 18,6
T-19307R 12 35,25 2364,22 93,47 1.4310 73,1 | 83,3 | 78,2 | 57,9
T-19303R 12 20,25 2364,22 49,96 1.4310 55,1 | 78,5 | 55,8 | 30,9
T-19327R 16 35,25 2459,2 123,03 1.4310 72,7 | 76,4 | 68,4 | 73,2
T-17007R 12,5 21,6 2709,97 46,25 1.4310 50,7 | 77,2 | 50,0 | 25,0
T-17003R 12,5 12 2709,97 22,12 1.4310 38,6 | 66,3 | 37,6 | 11,9
T-19403R 12,4 24,3 3909,65 42,55 1.4310 44,5 | 77,6 | 40,1 | 15,9
T-19407R 12,4 42,3 3909,65 79,54 1.4310 54,0 | 73,2 | 59,1 | 29,8
T-19503R 17,5 27 5491,74 52,66 1.4310 41,5 | 70,5 | 40,1 | 14,0
Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202089; Mola de torção T-19207R

País de origem: DE, German; Mola de torção T-19207R
