Mola de torção T-19407R: Aço inoxidáve Ø 3,6 x 12,4 x 85 mm / 270°

Name: T-19407R - Molas de torção
SKU: T-19407R
Availability: InStock

Descontos por quantidade - Mola de torção T-19407R

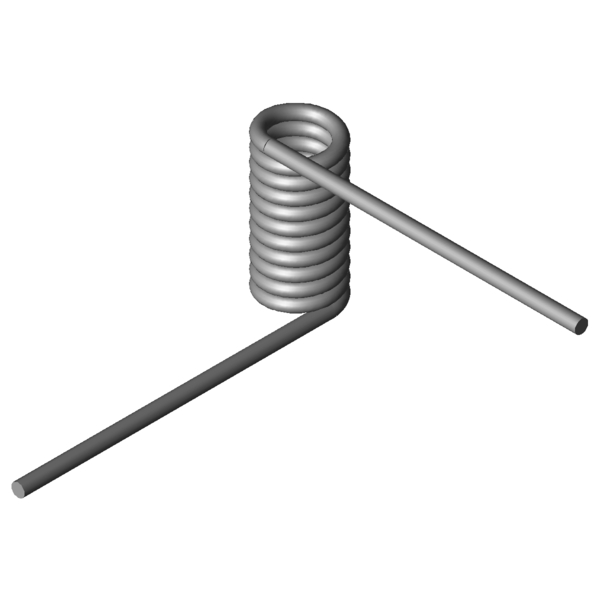

Imagem do Produto Mola de torção T-19407R

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Direita	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	270	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	3,6	mm	Diâmetro do arame
Di	12,4	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	42,3	mm	Comprimento do corpo de mola
Ls	85	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	1464,36	Nmm	(+/-) Tolerance maximum torque
Mn	3909,65	Nmm	Maior binário da mola
alphan	79,54	Graus	Maior ângulo de rotação da mola
nt	10,75	Unidade	N.º de enrolamentos
Ddmax	11,1	mm	Maior diâmetro de mandril possível
Ddmin	9,9	mm	Diámetro de árbol mínimo admisible
Ditol	0,32	mm	(+/-) tolerance of inner coil diameter
Gew	56,9979	g	Peso do artigo
PG	M	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19207R	10	29,38	1422,19	97,15	1.4310	54,0 \| 73,2 \| 59,1 \| 29,8
T-19203R	10	16,88	1422,19	51,97	1.4310	56,6 \| 63,3 \| 50,9 \| 55,7
T-19227R	13,5	29,38	1481,57	129,5	1.4310	50,0 \| 76,9 \| 49,7 \| 23,3
T-19223R	13,5	16,88	1481,57	69,25	1.4310	57,7 \| 67,1 \| 62,5 \| 43,5
T-19247R	17,5	29,38	1524,2	166,38	1.4310	44,0 \| 69,9 \| 43,4 \| 18,6
T-16907R	11,5	18,9	1888,38	50,07	1.4310	68,0 \| 71,7 \| 55,6 \| 76,7
T-16903R	11,5	10,5	1888,38	23,95	1.4310	55,6 \| 65,1 \| 39,2 \| 62,3
T-16917R	15,5	18,9	1965,24	66,69	1.4310	64,8 \| 67,5 \| 67,1 \| 60,0
T-19307R	12	35,25	2364,22	93,47	1.4310	70,7 \| 87,8 \| 72,8 \| 51,5
T-19303R	12	20,25	2364,22	49,96	1.4310	78,0 \| 76,0 \| 61,6 \| 96,3
T-19327R	16	35,25	2459,2	123,03	1.4310	61,9 \| 81,4 \| 63,8 \| 40,7
T-19323R	16	20,25	2459,2	65,83	1.4310	72,8 \| 69,6 \| 72,8 \| 76,0
T-17007R	12,5	21,6	2709,97	46,25	1.4310	75,8 \| 79,7 \| 63,7 \| 83,9
T-17003R	12,5	12	2709,97	22,12	1.4310	53,6 \| 72,2 \| 48,6 \| 40,1
T-19407R	12,4	42,3	3909,65	79,54	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19427R	17,4	42,3	4113,81	109,79	1.4310	83,5 \| 90,4 \| 83,7 \| 76,2
T-19423R	17,4	24,3	4113,81	58,73	1.4310	76,9 \| 76,2 \| 84,4 \| 70,2
T-19447R	22,4	42,3	4240,2	139,97	1.4310	73,8 \| 85,1 \| 74,5 \| 61,6
T-19507R	17,5	47	5491,74	98,45	1.4310	82,6 \| 83,6 \| 76,0 \| 88,1
T-19503R	17,5	27	5491,74	52,66	1.4310	63,6 \| 74,9 \| 68,7 \| 47,1
T-19808R	20	33,75	9706,06	44,25	1.4310	47,2 \| 71,3 \| 48,0 \| 22,4

Número de molas metálicas semelhantes: 20
