Mola de torção T-19741R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 180°

Descontos por quantidade - Mola de torção T-19741R

Quantidade	Preço individual [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Mola de torção Comprar

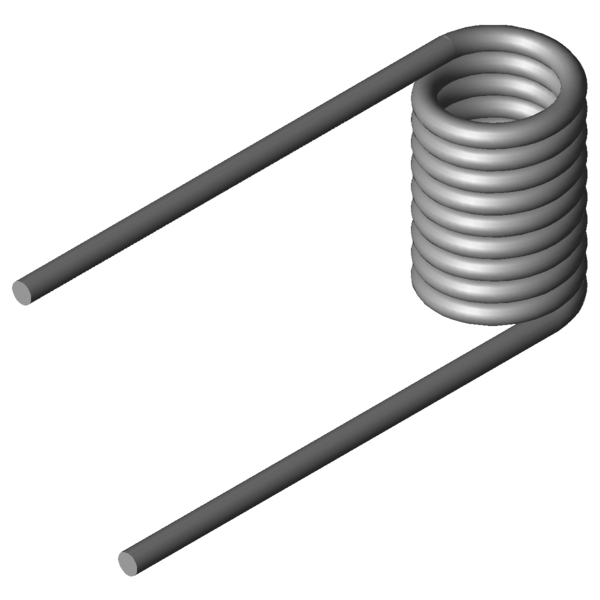

Imagem do Produto Mola de torção T-19741R

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19741R

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Direita	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	180	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	4,5	mm	Diâmetro do arame
Di	20,5	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	47,25	mm	Comprimento do corpo de mola
Ls	100	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	2635,2	Nmm	(+/-) Tolerance maximum torque
Mn	7210,5	Nmm	Maior binário da mola
alphan	82,78	Graus	Maior ângulo de rotação da mola
nt	9,5	Unidade	N.º de enrolamentos
Ddmax	18,1	mm	Maior diâmetro de mandril possível
Ddmin	14	mm	Diámetro de árbol mínimo admisible
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	118,9554	g	Peso do artigo
PG	S	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19741R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19741R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19741R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19741R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 180°

cálculo do caminho de força Mola de torção T-19741R

Formulário de consulta Mola de torção T-19741R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 180°

Formulário de consulta Mola de torção T-19741R

Molas de torção semelhantes para Mola de torção T-19741R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 180°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19346R	21	31,5	2533,79	141,5	1.4310	48,1 \| 77,0 \| 46,8 \| 20,6
T-19366R	26	31,5	2582,84	174,18	1.4310	43,1 \| 70,7 \| 41,7 \| 17,0
T-17026R	22	17,6	2909,76	62,37	1.4310	59,5 \| 67,2 \| 57,8 \| 53,6
T-19406R	12,4	37,8	3909,65	70,3	1.4310	69,0 \| 73,5 \| 69,6 \| 63,8
T-19426R	17,4	37,8	4113,81	96,96	1.4310	67,2 \| 81,6 \| 71,2 \| 48,7
T-19446R	22,4	37,8	4240,2	123,72	1.4310	62,0 \| 83,8 \| 62,9 \| 39,3
T-19442R	22,4	19,8	4240,2	58,58	1.4310	73,0 \| 71,1 \| 64,8 \| 83,1
T-19466R	27,4	37,8	4326,15	150,41	1.4310	56,3 \| 78,3 \| 57,5 \| 33,0
T-19506R	17,5	42	5491,74	86,98	1.4310	82,0 \| 87,7 \| 85,7 \| 72,5
T-19502R	17,5	22	5491,74	41,2	1.4310	67,3 \| 73,6 \| 63,0 \| 65,3
T-19526R	22,5	42	5673,53	110,74	1.4310	75,1 \| 89,6 \| 76,7 \| 58,8
T-19522R	22,5	22	5673,53	52,48	1.4310	75,7 \| 75,5 \| 71,0 \| 80,6
T-19546R	27,5	42	5798,12	134,43	1.4310	68,2 \| 84,1 \| 71,0 \| 49,5
T-19566R	32,5	42	5888,83	158,21	1.4310	63,3 \| 80,3 \| 67,0 \| 42,7
T-19741R	20,5	47,25	7210,5	82,78	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19706R	20,5	24,75	7210,54	39,21	1.4310	68,4 \| 84,1 \| 73,7 \| 47,4
T-19702R	20,5	15,75	7210,54	21,78	1.4310	55,7 \| 77,8 \| 63,2 \| 26,3
T-19715R	25,5	24,75	7413,47	48,38	1.4310	70,8 \| 77,6 \| 77,9 \| 56,8
T-19746R	25,5	47,25	7413,5	102,13	1.4310	88,7 \| 93,5 \| 89,2 \| 83,3
T-19737R	35,5	47,25	7668,33	140,86	1.4310	74,9 \| 85,9 \| 76,4 \| 62,5
T-19751R	30,5	47,25	8662,8	139,23	1.4310	77,3 \| 89,1 \| 71,3 \| 71,4
T-19811R	20	52,5	9706,06	73,11	1.4310	79,8 \| 92,5 \| 81,3 \| 65,6
T-19807R	20	27,5	9706,06	34,63	1.4310	57,0 \| 81,9 \| 58,1 \| 31,1
T-19803R	20	17,5	9706,06	19,24	1.4310	47,0 \| 74,9 \| 48,8 \| 17,3
T-19825R	28	52,5	10155,28	100,97	1.4310	82,5 \| 84,4 \| 76,5 \| 86,6

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202089; Mola de torção T-19741R

País de origem: DE, German; Mola de torção T-19741R
