Mola de torção T-19811R: Aço inoxidáve Ø 5 x 20 x 150 mm / 180°

Name: T-19811R - Molas de torção
SKU: T-19811R
Availability: InStock

Descontos por quantidade - Mola de torção T-19811R

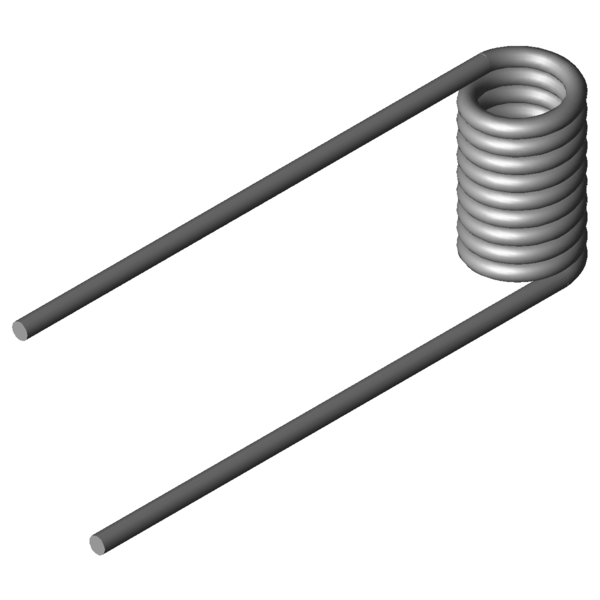

Imagem do Produto Mola de torção T-19811R

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Direita	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	180	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	5	mm	Diâmetro do arame
Di	20	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	52,5	mm	Comprimento do corpo de mola
Ls	150	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	3810,28	Nmm	(+/-) Tolerance maximum torque
Mn	9706,06	Nmm	Maior binário da mola
alphan	73,11	Graus	Maior ângulo de rotação da mola
nt	9,5	Unidade	N.º de enrolamentos
Ddmax	17,5	mm	Maior diâmetro de mandril possível
Ddmin	15	mm	Diámetro de árbol mínimo admisible
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	162,3672	g	Peso do artigo
PG	T	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19426R	17,4	37,8	4113,81	96,96	1.4310	56,0 \| 77,0 \| 58,9 \| 32,0
T-19446R	22,4	37,8	4240,2	123,72	1.4310	51,7 \| 77,8 \| 51,4 \| 25,8
T-19442R	22,4	19,8	4240,2	58,58	1.4310	60,9 \| 66,3 \| 61,9 \| 54,5
T-19466R	27,4	37,8	4326,15	150,41	1.4310	46,9 \| 72,3 \| 46,6 \| 21,7
T-19506R	17,5	42	5491,74	86,98	1.4310	66,8 \| 82,5 \| 70,3 \| 47,6
T-19502R	17,5	22	5491,74	41,2	1.4310	75,3 \| 69,8 \| 56,5 \| 99,6
T-19526R	22,5	42	5673,53	110,74	1.4310	61,3 \| 83,0 \| 62,2 \| 38,6
T-19522R	22,5	22	5673,53	52,48	1.4310	72,3 \| 70,3 \| 65,1 \| 81,4
T-19546R	27,5	42	5798,12	134,43	1.4310	55,7 \| 77,6 \| 57,1 \| 32,5
T-19741R	20,5	47,25	7210,5	82,78	1.4310	79,8 \| 92,5 \| 81,3 \| 65,6
T-19706R	20,5	24,75	7210,54	39,21	1.4310	71,5 \| 78,2 \| 64,0 \| 72,2
T-19702R	20,5	15,75	7210,54	21,78	1.4310	54,9 \| 72,5 \| 52,0 \| 40,1
T-19746R	25,5	47,25	7413,5	102,13	1.4310	71,6 \| 86,1 \| 74,0 \| 54,7
T-19751R	30,5	47,25	8662,8	139,23	1.4310	66,5 \| 81,9 \| 70,9 \| 46,9
T-19811R	20	52,5	9706,06	73,11	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19825R	28	52,5	10155,28	100,97	1.4310	83,4 \| 90,5 \| 84,0 \| 75,8
T-19840R	36	52,5	11865,44	146,57	1.4310	70,7 \| 85,2 \| 65,8 \| 61,0

Número de molas metálicas semelhantes: 16
