Mola de extensão RZ-171X Aço inoxidáve Ø 3,2 x 28,2 x 166 mm / 270°

Descontos por quantidade - Mola de extensão RZ-171X

Quantidade	Preço individual [EUR]
1	7,8500 EUR
2	4,9500 EUR
3	4,0000 EUR
7	3,4100 EUR
17	3,4100 EUR
37	3,4100 EUR
75	3,4100 EUR
125	3,4100 EUR
175	3,4100 EUR
250	3,4100 EUR
350	3,4100 EUR
450	3,4100 EUR

Mola de extensão Comprar

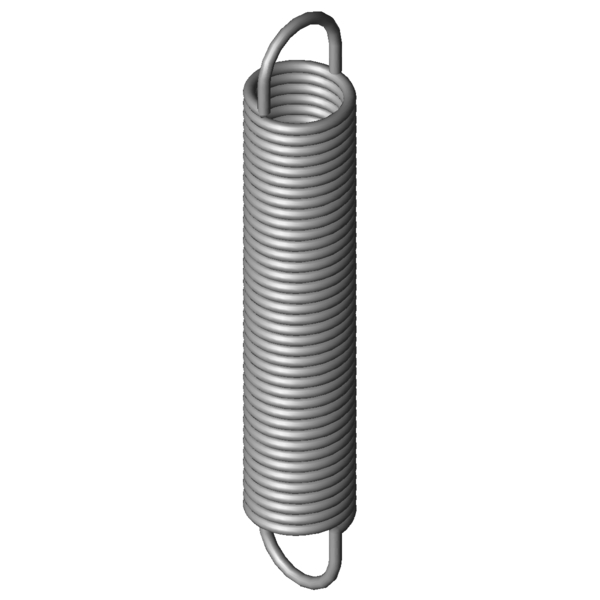

Imagem do Produto Mola de extensão RZ-171X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-171X

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	3,2	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	28,2	mm	Diâmetro externo de enrolamento
Dh	33,4	mm	Diâmetro mais pequeno de manga
L0	166	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	130,4	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	354,67	mm	Maior comprimento com carga estática
sn	188,67	mm	Maior deslocamento da mola com carga estática
Fn	297,5	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	17,8	mm	Distância entre bordo interno do olhal e corpo de mola
R	1,477	N/mm	Flecha da mola
F0	18,8	N	Força de pré-tensionamento interna
Fntol	17,53	N	(+/-) tolerância para força máxima estática
L0tol	2,5	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	36	Graus	Tolerância da posição dos olhais
Gew	207,2747	g	Peso do artigo
PG	###ZS	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-171X Aço inoxidáve Ø 3,2 x 28,2 x 166 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-171X Aço inoxidáve Ø 3,2 x 28,2 x 166 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-171X Aço inoxidáve Ø 3,2 x 28,2 x 166 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-171X Aço inoxidáve Ø 3,2 x 28,2 x 166 mm / 270°

cálculo do caminho de força Mola de extensão RZ-171X

Formulário de consulta Mola de extensão RZ-171X Aço inoxidáve Ø 3,2 x 28,2 x 166 mm / 270°

Formulário de consulta Mola de extensão RZ-171X

Molas de extensão semelhantes para Mola de extensão RZ-171X Aço inoxidáve Ø 3,2 x 28,2 x 166 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-171X	1.4310	3,2	28,2	166	297,5	354,67	188,67	1,477	70,9 \| 93,8 \| 70,0 \| 48,9
Z-171X	EN 10270-1	3,2	28,2	166	358,7	360,93	194,93	1,72	91,9 \| 100,0 \| 89,9 \| 85,7

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	65,8 \| 82,6 \| 68,9 \| 45,9
RZ-153CX	27,5	193	0,354	1.4310	153,7	596,06	403,06	68,4 \| 85,3 \| 70,3 \| 49,5
RZ-153BX	27,5	173	0,407	1.4310	153,7	523,84	350,84	73,7 \| 88,6 \| 75,6 \| 56,8
RZ-153AX	27,5	156	0,468	1.4310	153,7	461,15	305,15	78,2 \| 87,6 \| 81,7 \| 65,4
RZ-153X	27,5	138	0,55	1.4310	153,7	397,46	259,46	87,9 \| 84,3 \| 91,4 \| 87,9
RZ-162U-23X	32	185	0,622	1.4310	219,4	511,59	326,59	92,5 \| 96,8 \| 93,6 \| 87,2
RZ-162JX	30	154	0,672	1.4310	193,3	420,8	266,8	92,7 \| 93,1 \| 90,9 \| 94,0
RZ-162U-22X	32	167	0,713	1.4310	219,4	451,68	284,68	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156BX	22,5	165	0,795	1.4310	186,1	381,56	216,56	71,7 \| 85,8 \| 74,8 \| 54,5
RZ-162U-21X	32	146	0,861	1.4310	219,4	381,77	235,77	90,0 \| 95,8 \| 91,4 \| 82,8
RZ-162K-02X	25	171	1,008	1.4310	229,9	381,9	210,9	81,7 \| 89,7 \| 84,8 \| 70,7
RZ-171BX	28,2	210	1,092	1.4310	297,5	465,13	255,13	84,6 \| 93,0 \| 87,0 \| 74,0
RZ-171AX	28,2	188	1,256	1.4310	297,5	409,9	221,9	74,5 \| 90,2 \| 75,8 \| 57,5
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	64,9 \| 81,6 \| 68,8 \| 44,4
RZ-171X	28,2	166	1,477	1.4310	297,5	354,67	188,67	70,9 \| 93,8 \| 70,0 \| 48,9
RZ-162U-33X	24	172	1,637	1.4310	287,9	334,46	162,46	66,9 \| 90,7 \| 66,6 \| 43,5
RZ-177K-02X	32	179	1,7	1.4310	368,5	379,26	200,26	66,3 \| 92,2 \| 64,9 \| 41,9
RZ-162U-32X	24	154	1,878	1.4310	287,9	295,61	141,61	84,7 \| 90,5 \| 85,9 \| 77,6
RZ-177K-01X	32	154	2,086	1.4310	368,5	317,12	163,12	61,5 \| 91,8 \| 58,4 \| 34,1
RZ-174AX	23,2	180	2,453	1.4310	356,7	315,5	135,5	76,3 \| 91,5 \| 77,6 \| 59,9
RZ-174X	23,2	158	2,885	1.4310	356,7	273,21	115,21	71,9 \| 92,5 \| 72,2 \| 50,9
RZ-196X	29	201	3,518	1.4310	542,5	345,23	144,23	49,6 \| 82,9 \| 45,6 \| 20,5
RZ-177OX	25	176	3,773	1.4310	463,3	291,03	115,03	49,5 \| 85,4 \| 43,9 \| 19,1
RZ-195X	29	149	5,166	1.4310	542,5	247,22	98,22	45,5 \| 84,9 \| 37,5 \| 14,0

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-171X

País de origem: DE, German; Mola de extensão RZ-171X

Imagem do Produto - Molas de tracção RZ-171X

QR-Code: Mola de extensão RZ-171X

QR-Code - Molas de tracção - RZ-171X | https://www.federnshop.com/pt/produtos/molas_de_trac%c3%a7%c3%a3o/rz-171x.html
