Mola de extensão RZ-153AX Aço inoxidáve Ø 2,5 x 27,5 x 156 mm / 270°

Descontos por quantidade - Mola de extensão RZ-153AX

Quantidade	Preço individual [EUR]
1	7,5200 EUR
2	4,7400 EUR
3	3,7800 EUR
7	3,2200 EUR
17	1,9500 EUR
37	1,5600 EUR
75	1,4700 EUR
125	1,4700 EUR
175	1,4700 EUR
250	1,4700 EUR
350	1,4700 EUR
450	1,4700 EUR

Mola de extensão Comprar

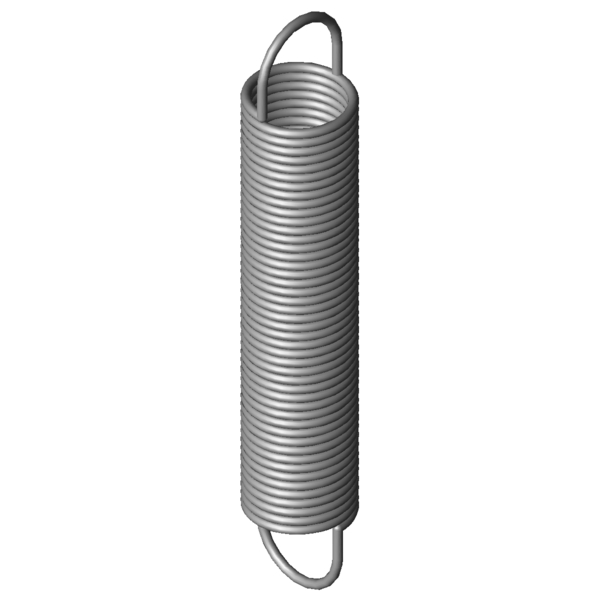

Imagem do Produto Mola de extensão RZ-153AX

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-153AX

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	2,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	27,5	mm	Diâmetro externo de enrolamento
Dh	31,7	mm	Diâmetro mais pequeno de manga
L0	156	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	119,38	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	461,15	mm	Maior comprimento com carga estática
sn	305,15	mm	Maior deslocamento da mola com carga estática
Fn	153,7	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	18,31	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,468	N/mm	Flecha da mola
F0	11	N	Força de pré-tensionamento interna
Fntol	8,58	N	(+/-) tolerância para força máxima estática
L0tol	2,4	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,45	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	44	Graus	Tolerância da posição dos olhais
Gew	147,8557	g	Peso do artigo
PG	#ZQ	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-153AX Aço inoxidáve Ø 2,5 x 27,5 x 156 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-153AX Aço inoxidáve Ø 2,5 x 27,5 x 156 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-153AX Aço inoxidáve Ø 2,5 x 27,5 x 156 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-153AX Aço inoxidáve Ø 2,5 x 27,5 x 156 mm / 270°

cálculo do caminho de força Mola de extensão RZ-153AX

Formulário de consulta Mola de extensão RZ-153AX Aço inoxidáve Ø 2,5 x 27,5 x 156 mm / 270°

Formulário de consulta Mola de extensão RZ-153AX

Molas de extensão semelhantes para Mola de extensão RZ-153AX Aço inoxidáve Ø 2,5 x 27,5 x 156 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-153AX	1.4310	2,5	27,5	156	153,7	461,15	305,15	0,468	100,0 \| 100,0 \| 100,0 \| 100,0
Z-153AX	EN 10270-1	2,5	27,5	156	184,9	470,29	314,29	0,545	91,9 \| 100,0 \| 90,1 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-130E-15X	24	178	0,107	1.4310	73,5	832,7	654,7	50,6 \| 82,3 \| 47,2 \| 22,3
RZ-130E-14X	24	143,5	0,141	1.4310	73,5	640,3	496,8	55,9 \| 83,8 \| 54,6 \| 29,4
RZ-147E-24X	30	177	0,16	1.4310	104,3	808,3	631,3	60,1 \| 89,3 \| 58,1 \| 32,8
RZ-133AX	27	146	0,167	1.4310	84,86	622,11	476,11	61,9 \| 90,6 \| 59,7 \| 35,4
RZ-133X	27	118	0,225	1.4310	84,86	470,1	352,1	67,8 \| 84,6 \| 70,9 \| 47,8
RZ-147E-23X	30	133	0,24	1.4310	104,3	553	420	69,3 \| 88,3 \| 70,3 \| 49,3
RZ-136CX	22	154	0,283	1.4310	103,4	494,3	340,3	75,0 \| 86,2 \| 78,5 \| 60,3
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	81,2 \| 89,7 \| 83,8 \| 70,2
RZ-153CX	27,5	193	0,354	1.4310	153,7	596,06	403,06	85,7 \| 93,6 \| 87,9 \| 75,7
RZ-153BX	27,5	173	0,407	1.4310	153,7	523,84	350,84	92,4 \| 96,7 \| 93,5 \| 87,0
RZ-153AX	27,5	156	0,468	1.4310	153,7	461,15	305,15	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-153X	27,5	138	0,55	1.4310	153,7	397,46	259,46	91,2 \| 96,2 \| 92,5 \| 85,0
RZ-147K-04X	20	156	0,619	1.4310	147,2	375,04	219,04	81,9 \| 86,9 \| 83,8 \| 75,0
RZ-162JX	30	154	0,672	1.4310	193,3	420,8	266,8	82,1 \| 93,2 \| 83,5 \| 69,5
RZ-162U-22X	32	167	0,713	1.4310	219,4	451,68	284,68	78,2 \| 87,6 \| 81,7 \| 65,4
RZ-156BX	22,5	165	0,795	1.4310	186,1	381,56	216,56	75,8 \| 92,1 \| 76,8 \| 58,6
RZ-162U-21X	32	146	0,861	1.4310	219,4	381,77	235,77	71,8 \| 87,6 \| 73,7 \| 54,1
RZ-156AX	22,5	148	0,914	1.4310	186,1	336,36	188,36	71,8 \| 92,2 \| 72,2 \| 51,0
RZ-162K-02X	25	171	1,008	1.4310	229,9	381,9	210,9	68,2 \| 90,5 \| 68,0 \| 46,2
RZ-171AX	28,2	188	1,256	1.4310	297,5	409,9	221,9	62,0 \| 86,2 \| 62,2 \| 37,6
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	62,7 \| 90,6 \| 60,9 \| 36,7
RZ-171X	28,2	166	1,477	1.4310	297,5	354,67	188,67	59,5 \| 89,9 \| 56,7 \| 31,9
RZ-162U-33X	24	172	1,637	1.4310	287,9	334,46	162,46	56,3 \| 87,1 \| 53,3 \| 28,4
RZ-162U-32X	24	154	1,878	1.4310	287,9	295,61	141,61	54,8 \| 89,8 \| 49,9 \| 24,8
RZ-177K-01X	32	154	2,086	1.4310	368,5	317,12	163,12	51,5 \| 84,7 \| 47,6 \| 22,3
RZ-162U-31X	24	133	2,268	1.4310	287,9	250,28	117,28	50,6 \| 85,3 \| 45,9 \| 20,5

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-153AX

País de origem: DE, German; Mola de extensão RZ-153AX
