Mola de extensão Z-209BX Aço mola Ø 4,5 x 60 x 180 mm / 270°

Descontos por quantidade - Mola de extensão Z-209BX

Quantidade Preço individual [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 5,2300 EUR
37 5,2300 EUR
75 5,2300 EUR
125 5,2300 EUR
175 5,2300 EUR
250 5,2300 EUR
350 5,2300 EUR

Mola de extensão Comprar

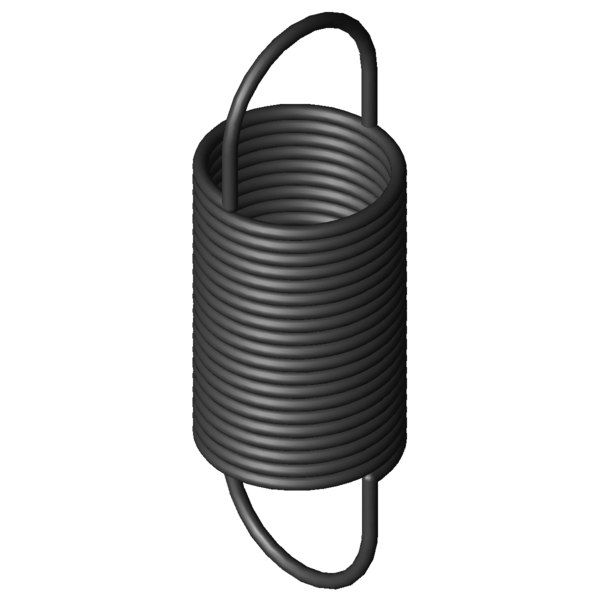

Imagem do Produto Mola de extensão Z-209BX
Imagem do Produto Mola de extensão Z-209BX
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-209BX

Símbolos Valor Unidade Descrição
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 270 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 4,5 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 60 mm Diâmetro externo de enrolamento
Dh 68 mm Diâmetro mais pequeno de manga
L0 180 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 97,88 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 534,1 mm Maior comprimento com carga estática
sn 354,1 mm Maior deslocamento da mola com carga estática
Fn 438 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 41,6 mm Distância entre bordo interno do olhal e corpo de mola
R 1,18 N/mm Flecha da mola
F0 21 N Força de pré-tensionamento interna
Fntol 22,9 N (+/-) tolerância para força máxima estática
L0tol 3 mm (+/-) tolerância para comprimento não tensionado
Detol 1 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 35 Graus Tolerância da posição dos olhais
Gew 493,3786 g Peso do artigo
PG ###AK - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-209BX Aço mola Ø 4,5 x 60 x 180 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-209BX Aço mola Ø 4,5 x 60 x 180 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-209BX Aço mola Ø 4,5 x 60 x 180 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-209BX Aço mola Ø 4,5 x 60 x 180 mm / 270°

cálculo do caminho de força Mola de extensão Z-209BX

Formulário de consulta Mola de extensão Z-209BX Aço mola Ø 4,5 x 60 x 180 mm / 270°

Formulário de consulta Mola de extensão Z-209BX

Molas de extensão semelhantes para Mola de extensão Z-209BX Aço mola Ø 4,5 x 60 x 180 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
Z-209BX EN 10270-1 4,5 60 180 438 534,1 354,1 1,18 100,0 | 100,0 | 100,0 | 100,0
Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
Z-162U-03X 40 179 0,4 EN 10270-1 214,2 686,08 507,08 57,0 | 77,6 | 59,4 | 34,2
Z-165X 43,2 190 0,42 EN 10270-1 238,4 729,66 539,66 58,3 | 79,3 | 60,0 | 35,7
Z-209DX 60 239 0,72 EN 10270-1 438 815 576 78,0 | 91,8 | 80,7 | 61,5
Z-209CX 60 212 0,88 EN 10270-1 438 687,8 475,8 85,5 | 95,0 | 87,2 | 74,4
Z-209BX 60 180 1,18 EN 10270-1 438 534,1 354,1 100,0 | 100,0 | 100,0 | 100,0
Z-211X 50 222 1,314 EN 10270-1 532,3 605,81 383,81 88,2 | 88,1 | 87,3 | 89,2
Z-238CX 60 223 1,38 EN 10270-1 585 627,6 404,6 85,7 | 90,2 | 81,2 | 85,5
Z-179X 44 173 1,466 EN 10270-1 436,3 453,44 280,44 85,0 | 86,1 | 89,4 | 79,5
Z-210X 50 195 1,598 EN 10270-1 532,3 510,58 315,58 83,6 | 91,9 | 85,7 | 73,3
Z-238BX 60 189 1,84 EN 10270-1 585 491,6 302,6 79,7 | 95,1 | 80,2 | 64,0
Z-209AX 60 143 1,92 EN 10270-1 438 360,6 217,6 78,4 | 93,1 | 80,7 | 61,5
Z-270X 60 238 2,075 EN 10270-1 774,5 592,91 354,91 73,6 | 85,8 | 78,2 | 56,7
Z-209MX 50 162 2,14 EN 10270-1 532,3 397,9 235,9 73,5 | 91,1 | 74,5 | 54,8
Z-240X 50 208 2,518 EN 10270-1 707,9 470,48 262,48 66,8 | 86,6 | 68,0 | 45,9
Z-260JX 60 198 2,77 EN 10270-1 774,5 463,4 265,4 66,3 | 90,9 | 65,8 | 42,4
Z-238AX 60 149 3 EN 10270-1 585 334,9 185,9 64,6 | 90,9 | 63,7 | 39,3
Z-239AX 50 172 3,36 EN 10270-1 707,9 368,3 196,3 60,9 | 89,6 | 58,7 | 34,3
Z-217X 40 179 3,365 EN 10270-1 658,2 357,83 178,83 60,3 | 88,7 | 58,5 | 33,6
Z-260HX 60 154 4,51 EN 10270-1 774,5 317,1 163,1 55,5 | 89,1 | 51,3 | 26,0
Z-298X 70 178 4,87 EN 10270-1 968,5 367,6 189,6 53,0 | 85,3 | 49,4 | 24,2
Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202085; Mola de extensão Z-209BX

País de origem: DE, German; Mola de extensão Z-209BX
