Mola de extensão Z-209MX Aço mola Ø 4,5 x 50 x 162 mm / 270°

Descontos por quantidade - Mola de extensão Z-209MX

Quantidade	Preço individual [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	4,6100 EUR
37	4,6100 EUR
75	4,6100 EUR
125	4,6100 EUR
175	4,6100 EUR
250	4,6100 EUR
350	4,6100 EUR

Mola de extensão Comprar

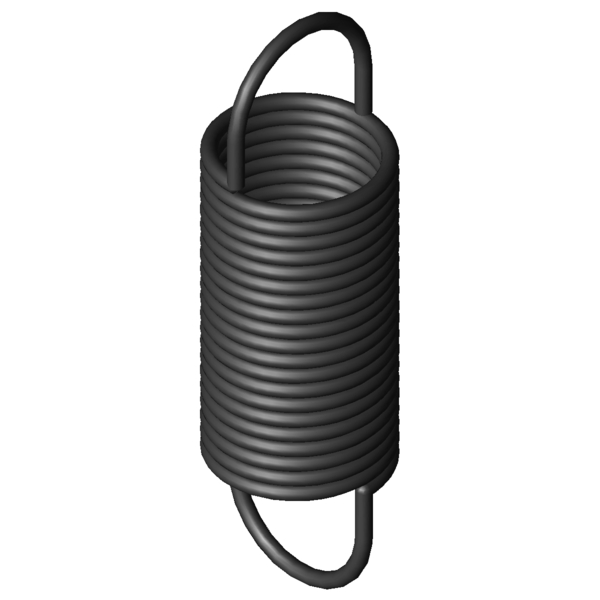

Imagem do Produto Mola de extensão Z-209MX

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-209MX

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	50	mm	Diâmetro externo de enrolamento
Dh	57,6	mm	Diâmetro mais pequeno de manga
L0	162	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	97,88	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	397,9	mm	Maior comprimento com carga estática
sn	235,9	mm	Maior deslocamento da mola com carga estática
Fn	532,3	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	32	mm	Distância entre bordo interno do olhal e corpo de mola
R	2,14	N/mm	Flecha da mola
F0	28	N	Força de pré-tensionamento interna
Fntol	26,1	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	28	Graus	Tolerância da posição dos olhais
Gew	404,4815	g	Peso do artigo
PG	###AH	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-209MX Aço mola Ø 4,5 x 50 x 162 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-209MX Aço mola Ø 4,5 x 50 x 162 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-209MX Aço mola Ø 4,5 x 50 x 162 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-209MX Aço mola Ø 4,5 x 50 x 162 mm / 270°

cálculo do caminho de força Mola de extensão Z-209MX

Formulário de consulta Mola de extensão Z-209MX Aço mola Ø 4,5 x 50 x 162 mm / 270°

Formulário de consulta Mola de extensão Z-209MX

Molas de extensão semelhantes para Mola de extensão Z-209MX Aço mola Ø 4,5 x 50 x 162 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-209MX	EN 10270-1	4,5	50	162	532,3	397,9	235,9	2,14	85,5 \| 94,4 \| 87,4 \| 74,8

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162E-13X	38	167	0,36	EN 10270-1	180	642,7	475,7	45,6 \| 78,4 \| 41,7 \| 16,8
Z-162U-03X	40	179	0,4	EN 10270-1	214,2	686,08	507,08	51,9 \| 79,5 \| 51,2 \| 25,0
Z-165X	43,2	190	0,42	EN 10270-1	238,4	729,66	539,66	54,3 \| 85,0 \| 51,6 \| 26,2
Z-162U-02X	40	158	0,483	EN 10270-1	214,2	577,97	419,97	50,7 \| 81,4 \| 48,2 \| 22,6
Z-162U-01X	40	140	0,587	EN 10270-1	214,2	485,31	345,31	53,2 \| 77,7 \| 54,3 \| 27,5
Z-164X	43,2	142	0,674	EN 10270-1	238,4	478,02	336,02	56,9 \| 81,7 \| 57,5 \| 31,4
Z-209BX	60	180	1,18	EN 10270-1	438	534,1	354,1	83,6 \| 91,9 \| 85,7 \| 73,3
Z-177HX	40	146	1,434	EN 10270-1	357,1	381,46	235,46	78,0 \| 83,4 \| 83,4 \| 67,2
Z-179X	44	173	1,466	EN 10270-1	436,3	453,44	280,44	88,7 \| 88,5 \| 85,4 \| 92,2
Z-210X	50	195	1,598	EN 10270-1	532,3	510,58	315,58	100,0 \| 100,0 \| 100,0 \| 100,0
Z-209AX	60	143	1,92	EN 10270-1	438	360,6	217,6	89,0 \| 90,5 \| 87,3 \| 89,2
Z-178AX	44	145	1,96	EN 10270-1	436,3	354,7	209,7	88,8 \| 88,8 \| 85,4 \| 92,2
Z-209MX	50	162	2,14	EN 10270-1	532,3	397,9	235,9	85,5 \| 94,4 \| 87,4 \| 74,8
Z-240X	50	208	2,518	EN 10270-1	707,9	470,48	262,48	78,8 \| 94,6 \| 79,2 \| 62,5
Z-187X	36	160	2,868	EN 10270-1	528,1	332,1	172,1	82,1 \| 86,6 \| 86,1 \| 73,5
Z-238AX	60	149	3	EN 10270-1	585	334,9	185,9	81,7 \| 88,4 \| 84,9 \| 71,7
Z-239AX	50	172	3,36	EN 10270-1	707,9	368,3	196,3	69,4 \| 92,7 \| 68,7 \| 46,8
Z-217X	40	179	3,365	EN 10270-1	658,2	357,83	178,83	68,4 \| 90,6 \| 68,8 \| 45,8
Z-209LX	50	126	3,48	EN 10270-1	532,3	271	145	78,3 \| 92,6 \| 80,7 \| 61,5
Z-216JX	40	146	4,5	EN 10270-1	658,2	279,7	133,7	68,2 \| 90,0 \| 68,8 \| 45,8
Z-260HX	60	154	4,51	EN 10270-1	774,5	317,1	163,1	67,7 \| 86,7 \| 68,9 \| 47,5
Z-276JX	50	182	5,09	EN 10270-1	921,2	347	165	59,0 \| 91,7 \| 55,0 \| 30,2
Z-239X	50	132	5,48	EN 10270-1	707,9	252,6	120,6	64,0 \| 90,5 \| 63,2 \| 38,4
Z-246JX	40	156	7,15	EN 10270-1	873,5	267,6	111,6	57,2 \| 88,8 \| 54,1 \| 28,8
Z-306HX	60	162	8,12	EN 10270-1	1122	290,2	128,2	53,9 \| 84,9 \| 50,9 \| 25,8
Z-276HX	50	138	8,29	EN 10270-1	921,2	239,4	101,4	49,2 \| 84,2 \| 45,0 \| 18,6
Z-313JX	50	195	9,26	EN 10270-1	1331	325,7	130,7	51,6 \| 84,8 \| 47,7 \| 22,2
Z-283JX	40	165	10,94	EN 10270-1	1134	257,7	92,7	49,4 \| 86,7 \| 43,1 \| 18,4

Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202085; Mola de extensão Z-209MX

País de origem: DE, German; Mola de extensão Z-209MX
