Mola de extensão Z-209LX Aço mola Ø 4,5 x 50 x 126 mm / 270°

Descontos por quantidade - Mola de extensão Z-209LX

Quantidade	Preço individual [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	4,2800 EUR
37	4,2800 EUR
75	4,2800 EUR
125	4,2800 EUR
175	4,2800 EUR
250	4,2800 EUR
350	4,2800 EUR

Mola de extensão Comprar

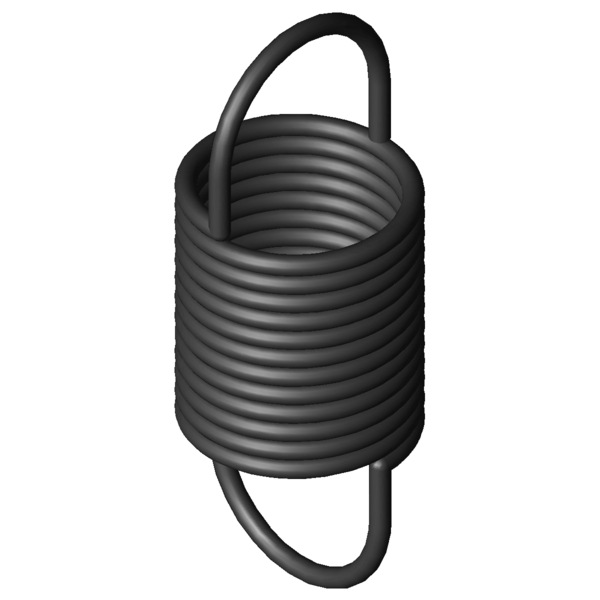

Imagem do Produto Mola de extensão Z-209LX

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-209LX

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	50	mm	Diâmetro externo de enrolamento
Dh	57,6	mm	Diâmetro mais pequeno de manga
L0	126	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	61,88	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	271	mm	Maior comprimento com carga estática
sn	145	mm	Maior deslocamento da mola com carga estática
Fn	532,3	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	32	mm	Distância entre bordo interno do olhal e corpo de mola
R	3,48	N/mm	Flecha da mola
F0	28	N	Força de pré-tensionamento interna
Fntol	27,1	N	(+/-) tolerância para força máxima estática
L0tol	2,4	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	22	Graus	Tolerância da posição dos olhais
Gew	260,673	g	Peso do artigo
PG	###AG	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-209LX Aço mola Ø 4,5 x 50 x 126 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-209LX Aço mola Ø 4,5 x 50 x 126 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-209LX Aço mola Ø 4,5 x 50 x 126 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-209LX Aço mola Ø 4,5 x 50 x 126 mm / 270°

cálculo do caminho de força Mola de extensão Z-209LX

Formulário de consulta Mola de extensão Z-209LX Aço mola Ø 4,5 x 50 x 126 mm / 270°

Formulário de consulta Mola de extensão Z-209LX

Molas de extensão semelhantes para Mola de extensão Z-209LX Aço mola Ø 4,5 x 50 x 126 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-209LX	EN 10270-1	4,5	50	126	532,3	271	145	3,48	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-164X	43,2	142	0,674	EN 10270-1	238,4	478,02	336,02	48,5 \| 82,1 \| 44,0 \| 19,3
Z-162E-11X	38	100,5	0,91	EN 10270-1	180	289	188,5	51,3 \| 72,7 \| 55,4 \| 26,0
Z-162U-10X	40	101	1,1	EN 10270-1	214,2	284,5	183,5	55,7 \| 75,6 \| 59,6 \| 31,8
Z-162U-20X	32	128	1,219	EN 10270-1	265,6	329,03	201,03	57,8 \| 76,4 \| 61,0 \| 36,0
Z-167X	35,2	129	1,317	EN 10270-1	290,5	335,36	206,36	60,2 \| 79,7 \| 62,4 \| 38,3
Z-163X	43,2	100	1,421	EN 10270-1	238,4	259,52	159,52	62,5 \| 79,0 \| 67,8 \| 40,7
Z-177HX	40	146	1,434	EN 10270-1	357,1	381,46	235,46	62,6 \| 82,1 \| 64,3 \| 41,3
Z-209AX	60	143	1,92	EN 10270-1	438	360,6	217,6	73,3 \| 90,5 \| 74,5 \| 54,8
Z-178AX	44	145	1,96	EN 10270-1	436,3	354,7	209,7	73,4 \| 87,9 \| 75,6 \| 56,7
Z-209MX	50	162	2,14	EN 10270-1	532,3	397,9	235,9	78,3 \| 92,6 \| 80,7 \| 61,5
Z-177GX	40	114	2,253	EN 10270-1	357,1	263,84	149,84	76,8 \| 83,5 \| 81,9 \| 64,9
Z-178X	44	117	2,964	EN 10270-1	436,3	255,96	138,96	88,1 \| 89,9 \| 88,9 \| 85,5
Z-238AX	60	149	3	EN 10270-1	585	334,9	185,9	85,4 \| 86,0 \| 84,5 \| 85,7
Z-239AX	50	172	3,36	EN 10270-1	707,9	368,3	196,3	86,8 \| 87,8 \| 74,5 \| 98,2
Z-209LX	50	126	3,48	EN 10270-1	532,3	271	145	100,0 \| 100,0 \| 100,0 \| 100,0
Z-177K-11X	32	118	3,6	EN 10270-1	441,6	230,9	112,9	84,5 \| 79,2 \| 80,4 \| 93,9
Z-186AX	36	132	3,84	EN 10270-1	528,1	260,7	128,7	89,6 \| 85,4 \| 94,0 \| 89,5
Z-216JX	40	146	4,5	EN 10270-1	658,2	279,7	133,7	83,3 \| 88,8 \| 86,5 \| 74,6
Z-260HX	60	154	4,51	EN 10270-1	774,5	317,1	163,1	79,5 \| 82,3 \| 78,8 \| 77,3
Z-239X	50	132	5,48	EN 10270-1	707,9	252,6	120,6	79,0 \| 95,2 \| 79,2 \| 62,5
Z-246JX	40	156	7,15	EN 10270-1	873,5	267,6	111,6	66,5 \| 83,6 \| 69,0 \| 46,9
Z-216HX	40	110	7,32	EN 10270-1	658,2	192,2	82,2	67,9 \| 89,1 \| 68,8 \| 45,8
Z-276HX	50	138	8,29	EN 10270-1	921,2	239,4	101,4	65,1 \| 91,0 \| 63,9 \| 40,4
Z-246HX	40	116	11,64	EN 10270-1	873,5	184,6	68,6	56,8 \| 87,4 \| 54,1 \| 28,8
Z-223JX	30	130	12,14	EN 10270-1	858,7	194,8	64,8	55,6 \| 85,6 \| 53,3 \| 27,7
Z-313HX	50	145	15,08	EN 10270-1	1331	225,2	80,2	52,0 \| 86,1 \| 47,7 \| 22,1
Z-283HX	40	121	17,8	EN 10270-1	1134	178	57	49,2 \| 85,9 \| 43,1 \| 18,5
Z-320HX	40	130	32,88	EN 10270-1	1632	173,5	43,5	41,3 \| 82,8 \| 31,3 \| 9,8

Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202085; Mola de extensão Z-209LX

País de origem: DE, German; Mola de extensão Z-209LX
