Mola de extensão Z-209CX Aço mola Ø 4,5 x 60 x 212 mm / 270°

Name: Z-209CX - Molas de tracção
SKU: Z-209CX
Availability: InStock

Descontos por quantidade - Mola de extensão Z-209CX

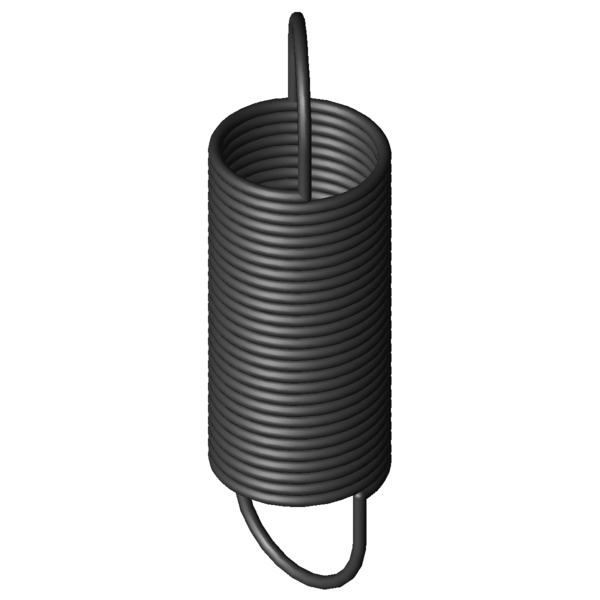

Imagem do Produto Mola de extensão Z-209CX

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	60	mm	Diâmetro externo de enrolamento
Dh	68	mm	Diâmetro mais pequeno de manga
L0	212	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	129,98	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	687,8	mm	Maior comprimento com carga estática
sn	475,8	mm	Maior deslocamento da mola com carga estática
Fn	438	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	41,01	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,88	N/mm	Flecha da mola
F0	21	N	Força de pré-tensionamento interna
Fntol	22,5	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	1	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	40	Graus	Tolerância da posição dos olhais
Gew	649,7901	g	Peso do artigo
PG	###AL	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-209CX	EN 10270-1	4,5	60	212	438	687,8	475,8	0,88	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-209EX	60	270	0,6	EN 10270-1	438	965,4	695,4	81,8 \| 92,8 \| 84,2 \| 68,4
Z-209DX	60	239	0,72	EN 10270-1	438	815	576	90,0 \| 96,2 \| 91,3 \| 82,6
Z-209CX	60	212	0,88	EN 10270-1	438	687,8	475,8	100,0 \| 100,0 \| 100,0 \| 100,0
Z-238DX	60	253	1,13	EN 10270-1	585	745,1	492,1	93,4 \| 91,0 \| 92,6 \| 96,6
Z-209BX	60	180	1,18	EN 10270-1	438	534,1	354,1	85,5 \| 95,0 \| 87,2 \| 74,4
Z-211X	50	222	1,314	EN 10270-1	532,3	605,81	383,81	90,0 \| 95,8 \| 91,4 \| 82,8
Z-238CX	60	223	1,38	EN 10270-1	585	627,6	404,6	79,5 \| 95,0 \| 80,0 \| 63,7
Z-210X	50	195	1,598	EN 10270-1	532,3	510,58	315,58	81,5 \| 92,3 \| 84,0 \| 68,1
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	70,6 \| 86,8 \| 73,6 \| 51,3
Z-238BX	60	189	1,84	EN 10270-1	585	491,6	302,6	70,0 \| 93,1 \| 69,2 \| 47,6
Z-209AX	60	143	1,92	EN 10270-1	438	360,6	217,6	69,3 \| 89,2 \| 72,9 \| 45,7
Z-241X	50	238	2,07	EN 10270-1	707,9	557,23	319,23	72,8 \| 94,6 \| 72,0 \| 51,8
Z-270X	60	238	2,075	EN 10270-1	774,5	592,91	354,91	66,0 \| 90,3 \| 65,6 \| 42,2
Z-240X	50	208	2,518	EN 10270-1	707,9	470,48	262,48	66,4 \| 90,6 \| 65,9 \| 42,6
Z-260JX	60	198	2,77	EN 10270-1	774,5	463,4	265,4	59,8 \| 91,7 \| 56,2 \| 31,5
Z-299X	70	228	2,99	EN 10270-1	968,5	536,6	308,6	55,9 \| 83,4 \| 55,0 \| 29,3
Z-238AX	60	149	3	EN 10270-1	585	334,9	185,9	57,7 \| 86,8 \| 57,0 \| 29,3
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	55,6 \| 84,4 \| 53,8 \| 28,6

Número de molas metálicas semelhantes: 17
