Mola de extensão Z-299X Aço mola Ø 6,3 x 70 x 228 mm / 270°

Descontos por quantidade - Mola de extensão Z-299X

Quantidade	Preço individual [EUR]
1	15,7400 EUR
2	12,5400 EUR
3	8,4100 EUR
7	6,6100 EUR
17	6,6100 EUR
37	6,6100 EUR
75	6,6100 EUR
125	6,6100 EUR
175	6,6100 EUR
250	6,6100 EUR
350	6,6100 EUR

Mola de extensão Comprar

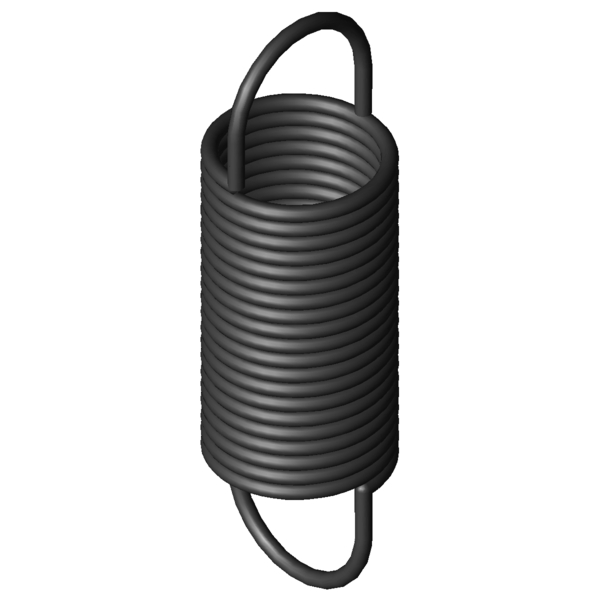

Imagem do Produto Mola de extensão Z-299X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-299X

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	6,3	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	70	mm	Diâmetro externo de enrolamento
Dh	80	mm	Diâmetro mais pequeno de manga
L0	228	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	137,03	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	536,6	mm	Maior comprimento com carga estática
sn	308,6	mm	Maior deslocamento da mola com carga estática
Fn	968,5	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	45,5	mm	Distância entre bordo interno do olhal e corpo de mola
R	2,99	N/mm	Flecha da mola
F0	45	N	Força de pré-tensionamento interna
Fntol	46,6	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	1,2	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	28	Graus	Tolerância da posição dos olhais
Gew	1109,8817	g	Peso do artigo
PG	###AP	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-299X Aço mola Ø 6,3 x 70 x 228 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-299X Aço mola Ø 6,3 x 70 x 228 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-299X Aço mola Ø 6,3 x 70 x 228 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-299X Aço mola Ø 6,3 x 70 x 228 mm / 270°

cálculo do caminho de força Mola de extensão Z-299X

Formulário de consulta Mola de extensão Z-299X Aço mola Ø 6,3 x 70 x 228 mm / 270°

Formulário de consulta Mola de extensão Z-299X

Molas de extensão semelhantes para Mola de extensão Z-299X Aço mola Ø 6,3 x 70 x 228 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-299X	EN 10270-1	6,3	70	228	968,5	536,6	308,6	2,99	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-209DX	60	239	0,72	EN 10270-1	438	815	576	52,6 \| 84,2 \| 49,4 \| 24,2
Z-209CX	60	212	0,88	EN 10270-1	438	687,8	475,8	55,9 \| 83,4 \| 55,0 \| 29,3
Z-238DX	60	253	1,13	EN 10270-1	585	745,1	492,1	61,5 \| 85,1 \| 61,6 \| 37,9
Z-209BX	60	180	1,18	EN 10270-1	438	534,1	354,1	61,4 \| 78,7 \| 66,2 \| 39,4
Z-211X	50	222	1,314	EN 10270-1	532,3	605,81	383,81	64,0 \| 80,1 \| 67,7 \| 44,2
Z-238CX	60	223	1,38	EN 10270-1	585	627,6	404,6	67,3 \| 87,6 \| 68,3 \| 46,1
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	72,9 \| 85,8 \| 75,7 \| 57,2
Z-238BX	60	189	1,84	EN 10270-1	585	491,6	302,6	74,5 \| 82,7 \| 79,2 \| 61,6
Z-301X	70	312	1,84	EN 10270-1	968,5	814,04	502,04	77,7 \| 91,0 \| 80,7 \| 61,5
Z-241X	50	238	2,07	EN 10270-1	707,9	557,23	319,23	79,2 \| 82,2 \| 84,9 \| 70,7
Z-270X	60	238	2,075	EN 10270-1	774,5	592,91	354,91	80,9 \| 89,6 \| 83,5 \| 69,5
Z-300X	70	274	2,237	EN 10270-1	968,5	686,79	412,79	85,5 \| 94,4 \| 87,4 \| 74,8
Z-240X	50	208	2,518	EN 10270-1	707,9	470,48	262,48	81,9 \| 80,7 \| 79,1 \| 85,9
Z-260JX	60	198	2,77	EN 10270-1	774,5	463,4	265,4	87,5 \| 86,6 \| 83,0 \| 93,0
Z-299X	70	228	2,99	EN 10270-1	968,5	536,6	308,6	100,0 \| 100,0 \| 100,0 \| 100,0
Z-329X	80	257	3,03	EN 10270-1	1132	607,5	350,5	90,9 \| 88,7 \| 86,8 \| 97,2
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	85,0 \| 89,4 \| 83,3 \| 82,5
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	85,9 \| 91,4 \| 88,4 \| 78,0
Z-277X	50	222	3,812	EN 10270-1	921,2	442,68	220,68	81,3 \| 85,4 \| 83,3 \| 75,2
Z-336HX	70	242	4,71	EN 10270-1	1287	494,9	252,9	78,3 \| 94,7 \| 78,6 \| 61,7
Z-298X	70	178	4,87	EN 10270-1	968,5	367,6	189,6	78,3 \| 92,7 \| 80,7 \| 61,4
Z-306JX	60	212	4,99	EN 10270-1	1122	420,6	208,6	76,1 \| 92,9 \| 77,0 \| 58,3
Z-359X	80	275	5,38	EN 10270-1	1627	554,7	279,7	70,7 \| 83,1 \| 75,1 \| 54,0
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	68,1 \| 86,1 \| 69,7 \| 48,4
Z-314X	50	242	6,93	EN 10270-1	1331	416,85	174,85	64,8 \| 88,5 \| 64,7 \| 41,2
Z-343HX	60	226	7,91	EN 10270-1	1489	397,7	171,7	62,7 \| 91,6 \| 60,3 \| 36,2
Z-366HX	70	258	8,44	EN 10270-1	1847	455,6	197,6	60,3 \| 89,0 \| 58,2 \| 33,6
Z-373HX	60	240	14,3	EN 10270-1	2132	372,3	132,3	50,0 \| 86,5 \| 44,1 \| 19,5
Z-350HX	50	210	14,83	EN 10270-1	1763	315,4	105,4	49,3 \| 84,5 \| 44,5 \| 18,8
Z-380HX	50	227	27,14	EN 10270-1	2515	308	81	41,9 \| 83,2 \| 32,4 \| 10,1

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202085; Mola de extensão Z-299X

País de origem: DE, German; Mola de extensão Z-299X

Imagem do Produto - Molas de tracção Z-299X

QR-Code: Mola de extensão Z-299X

QR-Code - Molas de tracção - Z-299X | https://www.federnshop.com/pt/produtos/molas_de_trac%c3%a7%c3%a3o/z-299x.html
