Prodlužovací pružina RZ-165I Nerezová ocel Ø 3,2 x 43,2 x 190 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-165I

Množství	Jedn. cena [EUR]
1	8,9500 EUR
2	5,6400 EUR
3	4,5000 EUR
7	3,8400 EUR
17	3,8400 EUR
37	3,8400 EUR
75	3,8400 EUR
125	3,8400 EUR
175	3,8400 EUR
250	3,8400 EUR
350	3,8400 EUR
450	3,8400 EUR

Prodlužovací pružina Nakoupit

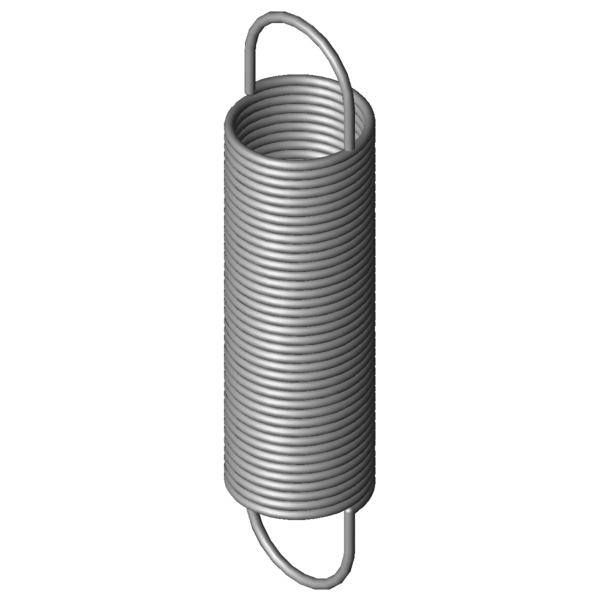

Obrázek produktu Prodlužovací pružina RZ-165I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-165I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	43,2	mm	Vnější průměr vinutí
Dh	48,6	mm	Nejmenší průměr dutinky
L0	190	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	129,6	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	708,71	mm	Největší délka při statickém zatížení
sn	518,71	mm	Největší dráha pružiny při statickém zatížení
Fn	197,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	30,2	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,363	N/mm	Tuhost pružiny
F0	9,511	N	Vnitřní předpínací síla
Fntol	11,78	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	47	Stupně	Tolerance polohy oka
Gew	329,6418	g	Hmotnost výrobku
PG	###ZY	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-165I Nerezová ocel Ø 3,2 x 43,2 x 190 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-165I Nerezová ocel Ø 3,2 x 43,2 x 190 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-165I Nerezová ocel Ø 3,2 x 43,2 x 190 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-165I Nerezová ocel Ø 3,2 x 43,2 x 190 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-165I

Formulář dotazu Prodlužovací pružina RZ-165I Nerezová ocel Ø 3,2 x 43,2 x 190 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-165I

Podobné tažné pružiny pro Prodlužovací pružina RZ-165I Nerezová ocel Ø 3,2 x 43,2 x 190 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-165I	1.4310	3,2	43,2	190	197,7	708,71	518,71	0,363	76,3 \| 92,3 \| 77,2 \| 59,4
Z-165I	EN 10270-1	3,2	43,2	190	238,4	725,5	535,5	0,423	91,8 \| 100,0 \| 89,9 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147E-24I	30	177	0,16	1.4310	104,3	805,7	628,7	62,8 \| 77,1 \| 67,6 \| 43,5
RZ-150AI	34,5	184	0,195	1.4310	123,5	777,17	593,17	71,5 \| 84,9 \| 75,0 \| 54,6
RZ-162E-14I	38	223	0,207	1.4310	158	952,55	729,55	60,7 \| 89,8 \| 58,5 \| 33,7
RZ-162U-06I	40	242	0,228	1.4310	176,9	979,37	737,37	77,0 \| 88,3 \| 79,9 \| 62,9
RZ-162U-05I	40	218	0,262	1.4310	176,9	859,45	641,45	66,6 \| 91,0 \| 66,0 \| 43,0
RZ-165AI	43,2	234	0,268	1.4310	197,7	936,56	702,56	84,8 \| 93,7 \| 86,9 \| 73,8
RZ-162U-04I	40	197	0,301	1.4310	176,9	754,52	557,52	71,1 \| 93,6 \| 70,4 \| 49,4
RZ-162E-13I	38	167	0,312	1.4310	158	651,3	484,3	70,1 \| 88,0 \| 71,5 \| 50,8
RZ-162U-03I	40	179	0,345	1.4310	176,9	664,58	485,58	74,2 \| 90,6 \| 75,4 \| 56,8
RZ-153CI	27,5	193	0,356	1.4310	153,7	594,43	401,43	74,2 \| 84,4 \| 78,6 \| 59,6
RZ-165I	43,2	190	0,363	1.4310	197,7	708,71	518,71	76,3 \| 92,3 \| 77,2 \| 59,4
RZ-162U-02I	40	158	0,418	1.4310	176,9	559,65	401,65	86,6 \| 89,8 \| 83,5 \| 86,5
RZ-162U-01I	40	140	0,509	1.4310	176,9	469,72	329,72	78,1 \| 86,7 \| 76,5 \| 71,0
RZ-168BI	35,2	222	0,523	1.4310	240,9	653,77	431,77	92,3 \| 96,5 \| 93,5 \| 86,9
RZ-162U-24I	32	206	0,543	1.4310	219,4	579,75	373,75	93,5 \| 93,8 \| 95,3 \| 91,4
RZ-164I	43,2	142	0,585	1.4310	197,7	463,73	321,73	78,2 \| 91,6 \| 81,0 \| 62,0
RZ-168AI	35,2	199	0,602	1.4310	240,9	574,28	375,28	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-23I	32	185	0,625	1.4310	219,4	509,85	324,85	92,1 \| 92,5 \| 88,8 \| 95,0
RZ-168I	35,2	177	0,709	1.4310	240,9	495,78	318,78	91,2 \| 96,3 \| 92,5 \| 84,9
RZ-162U-22I	32	167	0,718	1.4310	219,4	449,93	282,93	85,2 \| 89,5 \| 83,2 \| 82,8
RZ-181I	44	249	0,753	1.4310	366,5	709,95	460,95	68,1 \| 84,8 \| 71,4 \| 47,9
RZ-177JI	40	200	0,771	1.4310	298	566,13	366,13	86,7 \| 92,1 \| 89,2 \| 78,9
RZ-180I	44	225	0,864	1.4310	366,5	626,48	401,48	65,0 \| 87,5 \| 65,7 \| 41,8
RZ-177HI	40	146	1,244	1.4310	298	373,09	227,09	56,7 \| 86,1 \| 55,1 \| 29,0
RZ-171AI	28,2	188	1,263	1.4310	297,5	408,71	220,71	69,7 \| 91,5 \| 69,9 \| 47,6
RZ-179I	44	173	1,273	1.4310	366,5	445,61	272,61	57,1 \| 89,7 \| 53,2 \| 28,3

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-165I

Země původu: DE, German; Prodlužovací pružina RZ-165I
