Prodlužovací pružina Z-314I Pružinová ocel Ø 6,3 x 50 x 240 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-314I

Množství	Jedn. cena [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	6,9200 EUR
37	6,9200 EUR
75	6,9200 EUR
125	6,9200 EUR
175	6,9200 EUR
250	6,9200 EUR
350	6,9200 EUR

Prodlužovací pružina Nakoupit

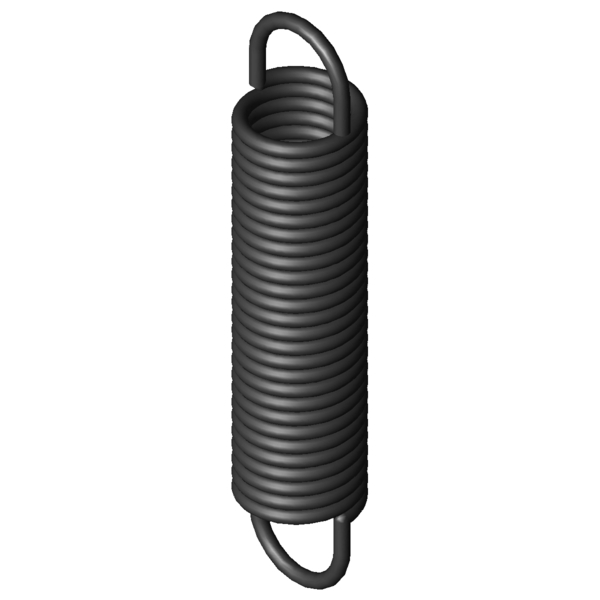

Obrázek produktu Prodlužovací pružina Z-314I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-314I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	50	mm	Vnější průměr vinutí
Dh	60	mm	Nejmenší průměr dutinky
L0	240	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	179,55	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	413,27	mm	Největší délka při statickém zatížení
sn	173,27	mm	Největší dráha pružiny při statickém zatížení
Fn	1331	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	30,22	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	6,993	N/mm	Tuhost pružiny
F0	120	N	Vnitřní předpínací síla
Fntol	70,8	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	29	Stupně	Tolerance polohy oka
Gew	989,7983	g	Hmotnost výrobku
PG	###AQ	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-314I Pružinová ocel Ø 6,3 x 50 x 240 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-314I Pružinová ocel Ø 6,3 x 50 x 240 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-314I Pružinová ocel Ø 6,3 x 50 x 240 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-314I Pružinová ocel Ø 6,3 x 50 x 240 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-314I

Formulář dotazu Prodlužovací pružina Z-314I Pružinová ocel Ø 6,3 x 50 x 240 mm / 180°

Formulář dotazu Prodlužovací pružina Z-314I

Podobné tažné pružiny pro Prodlužovací pružina Z-314I Pružinová ocel Ø 6,3 x 50 x 240 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-314I	EN 10270-1	6,3	50	240	1331	413,27	173,27	6,993	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-211I	50	220	1,324	EN 10270-1	532,3	600,97	380,97	49,5 \| 87,7 \| 42,7 \| 18,2
Z-243I	50	303	1,503	EN 10270-1	707,9	742,83	439,83	51,1 \| 86,2 \| 46,3 \| 21,0
Z-210I	50	194	1,613	EN 10270-1	532,3	506,74	312,74	51,3 \| 84,1 \| 47,7 \| 22,2
Z-242I	50	272	1,725	EN 10270-1	707,9	655,08	383,08	54,2 \| 89,2 \| 49,2 \| 24,1
Z-241I	50	237	2,086	EN 10270-1	707,9	553,87	316,87	58,6 \| 92,7 \| 53,9 \| 29,1
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	57,3 \| 89,7 \| 53,7 \| 28,7
Z-219I	40	236	2,306	EN 10270-1	658,2	497	261	58,0 \| 83,3 \| 57,9 \| 32,8
Z-240I	50	207	2,541	EN 10270-1	707,9	467,12	260,12	61,3 \| 88,5 \| 59,9 \| 35,4
Z-279I	50	290	2,612	EN 10270-1	921,2	612,08	322,08	62,9 \| 90,0 \| 61,5 \| 37,2
Z-278I	50	252	3,158	EN 10270-1	921,2	518,41	266,41	68,8 \| 94,2 \| 67,1 \| 45,0
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	74,0 \| 93,0 \| 74,2 \| 54,8
Z-276JI	50	182	5,16	EN 10270-1	921,2	345	163	81,0 \| 87,7 \| 81,6 \| 73,6
Z-315I	50	278	5,74	EN 10270-1	1331	489,08	211,08	89,5 \| 95,4 \| 91,0 \| 82,1
Z-285I	40	236	6,777	EN 10270-1	1134	385,66	149,66	91,0 \| 88,5 \| 85,8 \| 98,6
Z-314I	50	240	6,993	EN 10270-1	1331	413,27	173,27	100,0 \| 100,0 \| 100,0 \| 100,0
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	90,1 \| 89,2 \| 93,6 \| 87,5
Z-352I	50	300	9,184	EN 10270-1	1763	470,25	170,25	83,7 \| 90,0 \| 86,9 \| 74,2
Z-313JI	50	196	9,38	EN 10270-1	1331	325,1	129,1	85,2 \| 93,9 \| 87,3 \| 74,5
Z-351I	50	258	11,187	EN 10270-1	1763	397,75	139,75	77,8 \| 94,3 \| 78,1 \| 60,9
Z-373HI	60	240	14,47	EN 10270-1	2132	370,7	130,7	67,8 \| 87,4 \| 68,9 \| 47,1
Z-350HI	50	210	15	EN 10270-1	1763	314,2	104,2	68,6 \| 92,5 \| 67,8 \| 45,4
Z-381I	50	283	20,48	EN 10270-1	2515	391,2	108,2	59,5 \| 87,9 \| 57,7 \| 33,0
Z-380HI	50	227	27,47	EN 10270-1	2515	307,6	80,6	55,1 \| 91,1 \| 49,7 \| 24,6

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-314I

Země původu: DE, German; Prodlužovací pružina Z-314I
