Prodlužovací pružina Z-373HI Pružinová ocel Ø 8 x 60 x 240 mm / 180°

Name: Z-373HI - Tažné pružiny
SKU: Z-373HI
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-373HI

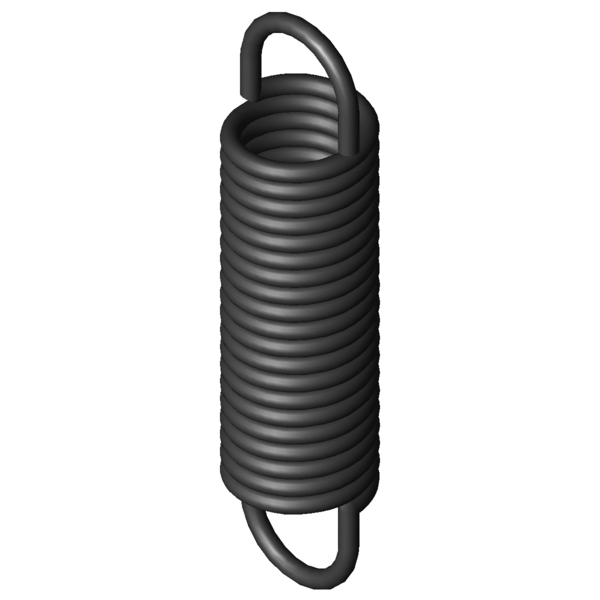

Obrázek produktu Prodlužovací pružina Z-373HI

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1	-	N	Síla předepjaté pružiny
L1	-	mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1	-	mm	Dráha předepjaté pružiny
F2	-	N	Síla zatížené pružiny
L2	-	mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2	-	mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	8	mm	Prumer drátu
D	-	mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	73	mm	Nejmenší průměr dutinky
L0	240	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	172	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	370,7	mm	Největší délka při statickém zatížení
sn	130,7	mm	Největší dráha pružiny při statickém zatížení
Fn	2132	N	Maximální síla při statickém zatížení
n	-	Stück	Anzahl der federnden Windungen
nt	-	Kus	Počet vinutí
Lh	35	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	14,47	N/mm	Tuhost pružiny
F0	240	N	Vnitřní předpínací síla
Fntol	122,5	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	24	Stupně	Tolerance polohy oka
Gew	1444,6799	g	Hmotnost výrobku
PG	###BF	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-373HI	EN 10270-1	8	60	240	2132	370,7	130,7	14,47	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-260JI	60	198	2,8	EN 10270-1	774,5	460,2	262,2	48,3 \| 83,8 \| 43,1 \| 18,1
Z-299I	70	228	3,02	EN 10270-1	968,5	532,9	304,9	50,0 \| 86,5 \| 44,1 \| 19,5
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	51,0 \| 86,8 \| 45,7 \| 20,4
Z-278I	50	252	3,158	EN 10270-1	921,2	518,41	266,41	49,9 \| 82,4 \| 46,1 \| 21,2
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	55,2 \| 90,8 \| 49,9 \| 24,9
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	52,9 \| 81,3 \| 51,5 \| 25,8
Z-336HI	70	242	4,77	EN 10270-1	1287	491,8	249,8	59,6 \| 90,8 \| 56,3 \| 31,6
Z-306JI	60	212	5,05	EN 10270-1	1122	418,1	206,1	60,1 \| 89,0 \| 58,0 \| 33,4
Z-344I	60	274	5,974	EN 10270-1	1489	501,5	227,5	65,2 \| 91,7 \| 63,6 \| 40,1
Z-314I	50	240	6,993	EN 10270-1	1331	413,27	173,27	67,8 \| 87,4 \| 68,9 \| 47,1
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	73,7 \| 93,9 \| 73,5 \| 53,8
Z-366HI	70	258	8,54	EN 10270-1	1847	453,2	195,2	75,9 \| 92,9 \| 76,8 \| 58,0
Z-374I	60	298	10,792	EN 10270-1	2132	473,36	175,36	85,1 \| 93,5 \| 87,3 \| 74,5
Z-351I	50	258	11,187	EN 10270-1	1763	397,75	139,75	84,5 \| 88,0 \| 88,1 \| 77,3
Z-373HI	60	240	14,47	EN 10270-1	2132	370,7	130,7	100,0 \| 100,0 \| 100,0 \| 100,0
Z-380HI	50	227	27,47	EN 10270-1	2515	307,6	80,6	72,7 \| 92,6 \| 73,2 \| 52,3

Počet podobných kovových pružin: 15
