Prodlužovací pružina Z-299I Pružinová ocel Ø 6,3 x 70 x 228 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-299I

Množství	Jedn. cena [EUR]
1	15,7400 EUR
2	12,5400 EUR
3	8,4100 EUR
7	6,6100 EUR
17	6,6100 EUR
37	6,6100 EUR
75	6,6100 EUR
125	6,6100 EUR
175	6,6100 EUR
250	6,6100 EUR
350	6,6100 EUR

Prodlužovací pružina Nakoupit

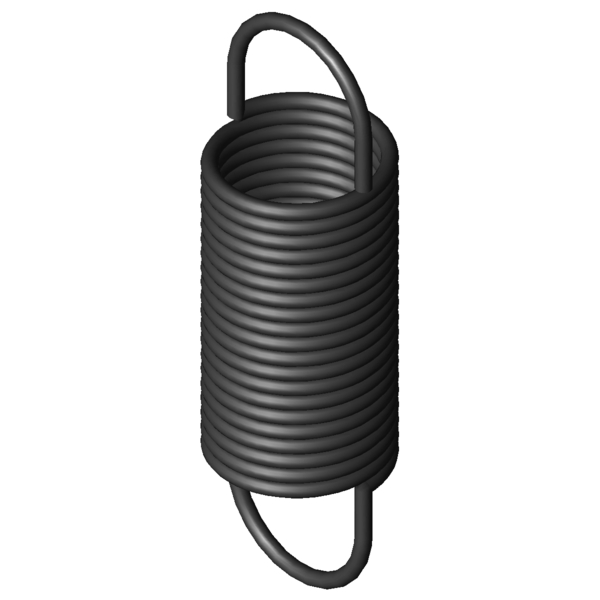

Obrázek produktu Prodlužovací pružina Z-299I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-299I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	80	mm	Nejmenší průměr dutinky
L0	228	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	135,45	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	532,9	mm	Největší délka při statickém zatížení
sn	304,9	mm	Největší dráha pružiny při statickém zatížení
Fn	968,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	46,3	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	3,02	N/mm	Tuhost pružiny
F0	45	N	Vnitřní předpínací síla
Fntol	46,6	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	1,2	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	28	Stupně	Tolerance polohy oka
Gew	1097,5109	g	Hmotnost výrobku
PG	###AP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-299I Pružinová ocel Ø 6,3 x 70 x 228 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-299I Pružinová ocel Ø 6,3 x 70 x 228 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-299I Pružinová ocel Ø 6,3 x 70 x 228 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-299I Pružinová ocel Ø 6,3 x 70 x 228 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-299I

Formulář dotazu Prodlužovací pružina Z-299I Pružinová ocel Ø 6,3 x 70 x 228 mm / 180°

Formulář dotazu Prodlužovací pružina Z-299I

Podobné tažné pružiny pro Prodlužovací pružina Z-299I Pružinová ocel Ø 6,3 x 70 x 228 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-299I	EN 10270-1	6,3	70	228	968,5	532,9	304,9	3,02	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209EI	60	270	0,6	EN 10270-1	438	961,1	691,1	48,4 \| 80,5 \| 44,7 \| 20,0
Z-209DI	60	239	0,73	EN 10270-1	438	810,7	571,7	52,5 \| 84,2 \| 49,3 \| 24,1
Z-209CI	60	212	0,89	EN 10270-1	438	681,3	469,3	56,0 \| 83,4 \| 55,1 \| 29,4
Z-238DI	60	253	1,14	EN 10270-1	585	741,5	488,5	61,4 \| 85,1 \| 61,4 \| 37,7
Z-209BI	60	180	1,19	EN 10270-1	438	529,8	349,8	61,4 \| 78,7 \| 66,2 \| 39,4
Z-211I	50	220	1,324	EN 10270-1	532,3	600,97	380,97	63,8 \| 79,8 \| 67,5 \| 44,0
Z-238CI	60	223	1,39	EN 10270-1	585	624	401	67,3 \| 87,6 \| 68,2 \| 45,9
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	72,8 \| 86,0 \| 75,6 \| 56,9
Z-301I	70	310	1,853	EN 10270-1	968,5	808,32	498,32	77,7 \| 91,2 \| 80,6 \| 61,2
Z-238BI	60	189	1,86	EN 10270-1	585	487,8	298,8	74,5 \| 82,7 \| 79,2 \| 61,6
Z-241I	50	237	2,086	EN 10270-1	707,9	553,87	316,87	79,1 \| 82,3 \| 84,7 \| 70,3
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	80,8 \| 89,9 \| 83,3 \| 69,3
Z-300I	70	272	2,258	EN 10270-1	968,5	681,2	409,2	85,5 \| 94,6 \| 87,3 \| 74,5
Z-260JI	60	198	2,8	EN 10270-1	774,5	460,2	262,2	87,5 \| 86,6 \| 83,0 \| 93,0
Z-299I	70	228	3,02	EN 10270-1	968,5	532,9	304,9	100,0 \| 100,0 \| 100,0 \| 100,0
Z-329I	80	257	3,06	EN 10270-1	1132	603,3	346,3	90,9 \| 88,7 \| 86,8 \| 97,2
Z-337I	70	290	3,557	EN 10270-1	1287	625,16	335,16	85,1 \| 89,5 \| 83,1 \| 82,7
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	86,1 \| 91,6 \| 88,5 \| 78,3
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	81,3 \| 85,1 \| 83,4 \| 75,4
Z-336HI	70	242	4,77	EN 10270-1	1287	491,8	249,8	78,3 \| 94,7 \| 78,6 \| 61,7
Z-298I	70	178	4,96	EN 10270-1	968,5	363,9	185,9	78,0 \| 92,7 \| 80,5 \| 61,0
Z-306JI	60	212	5,05	EN 10270-1	1122	418,1	206,1	76,1 \| 92,9 \| 77,0 \| 58,3
Z-359I	80	275	5,45	EN 10270-1	1627	551,3	276,3	70,7 \| 83,1 \| 75,1 \| 53,9
Z-344I	60	274	5,974	EN 10270-1	1489	501,5	227,5	68,2 \| 86,3 \| 69,8 \| 48,5
Z-367I	70	314	6,367	EN 10270-1	1847	575,86	261,86	66,0 \| 83,8 \| 69,2 \| 45,0
Z-314I	50	240	6,993	EN 10270-1	1331	413,27	173,27	65,0 \| 88,8 \| 64,8 \| 41,4
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	62,7 \| 91,6 \| 60,3 \| 36,2
Z-366HI	70	258	8,54	EN 10270-1	1847	453,2	195,2	60,3 \| 89,0 \| 58,2 \| 33,6
Z-373HI	60	240	14,47	EN 10270-1	2132	370,7	130,7	50,0 \| 86,5 \| 44,1 \| 19,5
Z-350HI	50	210	15	EN 10270-1	1763	314,2	104,2	49,3 \| 84,5 \| 44,6 \| 18,8

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-299I

Země původu: DE, German; Prodlužovací pružina Z-299I
