Prodlužovací pružina Z-307I Pružinová ocel Ø 6,3 x 60 x 256 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-307I

Množství	Jedn. cena [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	7,2200 EUR
37	7,2200 EUR
75	7,2200 EUR
125	7,2200 EUR
175	7,2200 EUR
250	7,2200 EUR
350	7,2200 EUR

Prodlužovací pružina Nakoupit

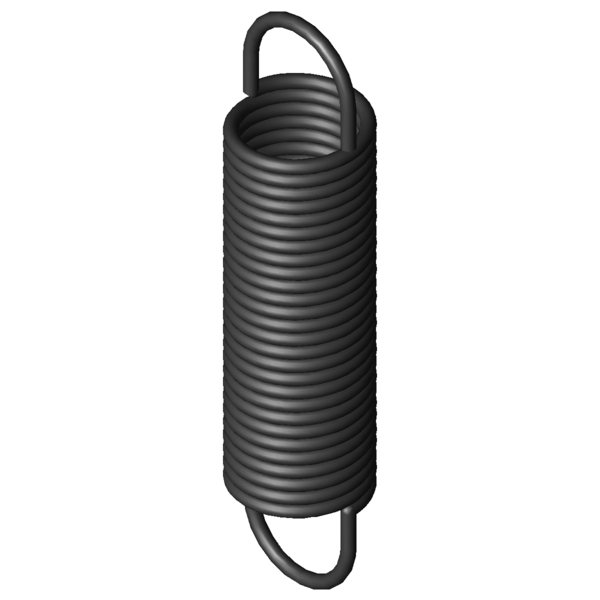

Obrázek produktu Prodlužovací pružina Z-307I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-307I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	70	mm	Nejmenší průměr dutinky
L0	256	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	179,55	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	532,51	mm	Největší délka při statickém zatížení
sn	276,51	mm	Největší dráha pružiny při statickém zatížení
Fn	1122	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	38,22	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	3,769	N/mm	Tuhost pružiny
F0	80	N	Vnitřní předpínací síla
Fntol	53,9	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	31	Stupně	Tolerance polohy oka
Gew	1216,2968	g	Hmotnost výrobku
PG	###AR	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-307I Pružinová ocel Ø 6,3 x 60 x 256 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-307I Pružinová ocel Ø 6,3 x 60 x 256 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-307I Pružinová ocel Ø 6,3 x 60 x 256 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-307I Pružinová ocel Ø 6,3 x 60 x 256 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-307I

Formulář dotazu Prodlužovací pružina Z-307I Pružinová ocel Ø 6,3 x 60 x 256 mm / 180°

Formulář dotazu Prodlužovací pružina Z-307I

Podobné tažné pružiny pro Prodlužovací pružina Z-307I Pružinová ocel Ø 6,3 x 60 x 256 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-307I	EN 10270-1	6,3	60	256	1122	532,51	276,51	3,769	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-238EI	60	289	0,94	EN 10270-1	585	879,5	590,5	54,4 \| 89,3 \| 49,5 \| 24,4
Z-213I	50	280	0,954	EN 10270-1	532,3	808,81	528,81	52,2 \| 82,1 \| 49,9 \| 24,8
Z-212I	50	252	1,095	EN 10270-1	532,3	712,57	460,57	55,5 \| 84,4 \| 53,7 \| 28,5
Z-238DI	60	253	1,14	EN 10270-1	585	741,5	488,5	58,9 \| 92,7 \| 54,4 \| 29,5
Z-238CI	60	223	1,39	EN 10270-1	585	624	401	61,8 \| 88,8 \| 60,5 \| 36,0
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	62,8 \| 90,3 \| 61,2 \| 36,8
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	68,5 \| 94,3 \| 66,8 \| 44,5
Z-242I	50	272	1,725	EN 10270-1	707,9	655,08	383,08	66,3 \| 85,6 \| 67,6 \| 45,5
Z-241I	50	237	2,086	EN 10270-1	707,9	553,87	316,87	71,8 \| 85,1 \| 75,2 \| 55,1
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	73,8 \| 93,2 \| 73,8 \| 54,3
Z-300I	70	272	2,258	EN 10270-1	968,5	681,2	409,2	76,2 \| 93,3 \| 76,9 \| 58,3
Z-260JI	60	198	2,8	EN 10270-1	774,5	460,2	262,2	81,0 \| 88,2 \| 81,9 \| 72,8
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	89,6 \| 95,7 \| 91,0 \| 82,1
Z-278I	50	252	3,158	EN 10270-1	921,2	518,41	266,41	88,0 \| 89,7 \| 89,2 \| 85,2
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	100,0 \| 100,0 \| 100,0 \| 100,0
Z-336HI	70	242	4,77	EN 10270-1	1287	491,8	249,8	85,9 \| 90,1 \| 88,8 \| 78,8
Z-345I	60	316	4,904	EN 10270-1	1489	593,14	277,14	84,5 \| 90,3 \| 87,6 \| 75,5
Z-306JI	60	212	5,05	EN 10270-1	1122	418,1	206,1	85,4 \| 94,3 \| 87,3 \| 74,5
Z-315I	50	278	5,74	EN 10270-1	1331	489,08	211,08	78,8 \| 91,8 \| 80,3 \| 64,4
Z-344I	60	274	5,974	EN 10270-1	1489	501,5	227,5	78,4 \| 94,5 \| 78,8 \| 62,0
Z-314I	50	240	6,993	EN 10270-1	1331	413,27	173,27	72,9 \| 92,4 \| 73,5 \| 52,8
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	69,1 \| 92,8 \| 68,3 \| 46,2
Z-366HI	70	258	8,54	EN 10270-1	1847	453,2	195,2	65,5 \| 87,9 \| 65,7 \| 42,9
Z-374I	60	298	10,792	EN 10270-1	2132	473,36	175,36	59,9 \| 88,2 \| 58,0 \| 33,4
Z-351I	50	258	11,187	EN 10270-1	1763	397,75	139,75	60,0 \| 90,9 \| 57,1 \| 32,2
Z-373HI	60	240	14,47	EN 10270-1	2132	370,7	130,7	55,2 \| 90,8 \| 49,9 \| 24,9

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-307I

Země původu: DE, German; Prodlužovací pružina Z-307I
