Prodlužovací pružina Z-343HI Pružinová ocel Ø 7 x 60 x 226 mm / 180°

Name: Z-343HI - Tažné pružiny
SKU: Z-343HI
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-343HI

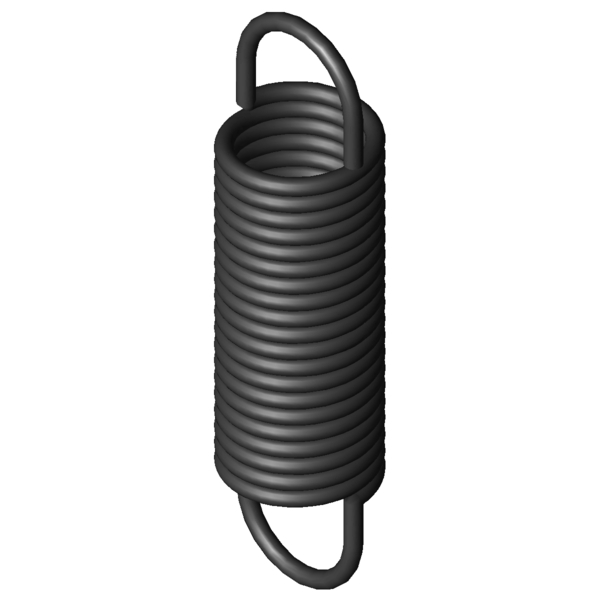

Obrázek produktu Prodlužovací pružina Z-343HI

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	72	mm	Nejmenší průměr dutinky
L0	226	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	150,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	395,6	mm	Největší délka při statickém zatížení
sn	169,6	mm	Největší dráha pružiny při statickém zatížení
Fn	1489	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	37,8	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	8,01	N/mm	Tuhost pružiny
F0	130	N	Vnitřní předpínací síla
Fntol	76,1	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	25	Stupně	Tolerance polohy oka
Gew	1127,3539	g	Hmotnost výrobku
PG	###AZ	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-343HI	EN 10270-1	7	60	226	1489	395,6	169,6	8,01	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-238BI	60	189	1,86	EN 10270-1	585	487,8	298,8	51,8 \| 85,0 \| 48,0 \| 22,3
Z-241I	50	237	2,086	EN 10270-1	707,9	553,87	316,87	53,1 \| 83,4 \| 50,5 \| 25,4
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	55,5 \| 91,4 \| 50,1 \| 25,1
Z-240I	50	207	2,541	EN 10270-1	707,9	467,12	260,12	56,5 \| 82,1 \| 56,4 \| 31,0
Z-260JI	60	198	2,8	EN 10270-1	774,5	460,2	262,2	60,2 \| 88,7 \| 58,3 \| 33,6
Z-299I	70	228	3,02	EN 10270-1	968,5	532,9	304,9	62,7 \| 91,6 \| 60,3 \| 36,2
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	63,2 \| 89,0 \| 62,9 \| 37,9
Z-278I	50	252	3,158	EN 10270-1	921,2	518,41	266,41	62,0 \| 83,9 \| 62,8 \| 39,4
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	69,1 \| 92,8 \| 68,3 \| 46,2
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	68,0 \| 86,4 \| 69,7 \| 48,0
Z-336HI	70	242	4,77	EN 10270-1	1287	491,8	249,8	76,3 \| 93,0 \| 77,2 \| 58,7
Z-306JI	60	212	5,05	EN 10270-1	1122	418,1	206,1	78,5 \| 94,6 \| 78,8 \| 62,0
Z-344I	60	274	5,974	EN 10270-1	1489	501,5	227,5	85,3 \| 94,2 \| 87,3 \| 74,5
Z-314I	50	240	6,993	EN 10270-1	1331	413,27	173,27	90,1 \| 89,2 \| 93,6 \| 87,5
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	100,0 \| 100,0 \| 100,0 \| 100,0
Z-306HI	60	162	8,29	EN 10270-1	1122	287,7	125,7	86,8 \| 87,2 \| 74,7 \| 98,4
Z-313JI	50	196	9,38	EN 10270-1	1331	325,1	129,1	84,9 \| 86,7 \| 82,8 \| 85,2
Z-373HI	60	240	14,47	EN 10270-1	2132	370,7	130,7	73,7 \| 93,9 \| 73,5 \| 53,8
Z-350HI	50	210	15	EN 10270-1	1763	314,2	104,2	72,3 \| 92,1 \| 72,9 \| 51,9
Z-380HI	50	227	27,47	EN 10270-1	2515	307,6	80,6	57,2 \| 90,1 \| 53,4 \| 28,1

Počet podobných kovových pružin: 19
