Prodlužovací pružina Z-350HI Pružinová ocel Ø 7 x 50 x 210 mm / 180°

Name: Z-350HI - Tažné pružiny
SKU: Z-350HI
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-350HI

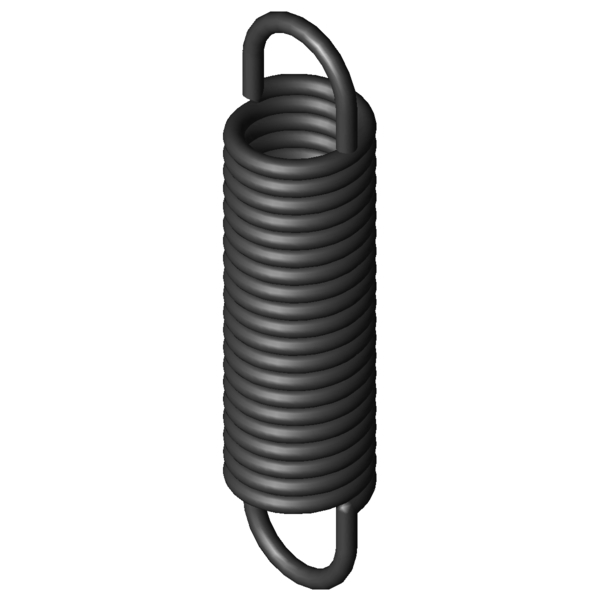

Obrázek produktu Prodlužovací pružina Z-350HI

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1	-	N	Síla předepjaté pružiny
L1	-	mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1	-	mm	Dráha předepjaté pružiny
F2	-	N	Síla zatížené pružiny
L2	-	mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2	-	mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D	-	mm	Střední průměr vinutí
De	50	mm	Vnější průměr vinutí
Dh	62	mm	Nejmenší průměr dutinky
L0	210	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	150,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	314,2	mm	Největší délka při statickém zatížení
sn	104,2	mm	Největší dráha pružiny při statickém zatížení
Fn	1763	N	Maximální síla při statickém zatížení
n	-	Stück	Anzahl der federnden Windungen
nt	-	Kus	Počet vinutí
Lh	29,8	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	15	N/mm	Tuhost pružiny
F0	200	N	Vnitřní předpínací síla
Fntol	104,6	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	24	Stupně	Tolerance polohy oka
Gew	914,6456	g	Hmotnost výrobku
PG	###AY	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-350HI	EN 10270-1	7	50	210	1763	314,2	104,2	15	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-240I	50	207	2,541	EN 10270-1	707,9	467,12	260,12	48,7 \| 90,0 \| 40,1 \| 16,1
Z-218I	40	205	2,787	EN 10270-1	658,2	420,09	215,09	47,2 \| 80,6 \| 42,9 \| 18,1
Z-260JI	60	198	2,8	EN 10270-1	774,5	460,2	262,2	48,2 \| 85,4 \| 41,8 \| 17,5
Z-278I	50	252	3,158	EN 10270-1	921,2	518,41	266,41	51,1 \| 87,3 \| 45,7 \| 20,4
Z-239AI	50	172	3,41	EN 10270-1	707,9	365,9	193,9	51,0 \| 84,4 \| 46,9 \| 21,6
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	55,4 \| 91,3 \| 49,9 \| 24,9
Z-248I	40	221	4,433	EN 10270-1	873,5	401,13	180,13	54,8 \| 82,2 \| 53,7 \| 28,7
Z-306JI	60	212	5,05	EN 10270-1	1122	418,1	206,1	60,0 \| 90,8 \| 57,1 \| 32,2
Z-276JI	50	182	5,16	EN 10270-1	921,2	345	163	60,0 \| 88,4 \| 58,1 \| 33,4
Z-314I	50	240	6,993	EN 10270-1	1331	413,27	173,27	68,6 \| 92,5 \| 67,8 \| 45,4
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	72,3 \| 92,1 \| 72,9 \| 51,9
Z-284I	40	203	8,255	EN 10270-1	1134	325,86	122,86	71,4 \| 85,1 \| 74,6 \| 54,6
Z-313JI	50	196	9,38	EN 10270-1	1331	325,1	129,1	77,8 \| 94,4 \| 78,1 \| 60,9
Z-351I	50	258	11,187	EN 10270-1	1763	397,75	139,75	85,2 \| 93,8 \| 87,3 \| 74,6
Z-350HI	50	210	15	EN 10270-1	1763	314,2	104,2	100,0 \| 100,0 \| 100,0 \| 100,0
Z-321I	40	224	15,248	EN 10270-1	1632	317,95	93,95	92,2 \| 87,9 \| 91,4 \| 97,4
Z-380HI	50	227	27,47	EN 10270-1	2515	307,6	80,6	73,8 \| 93,3 \| 73,7 \| 54,2

Počet podobných kovových pružin: 16
