Prodlužovací pružina Z-260JI Pružinová ocel Ø 5,5 x 60 x 198 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-260JI

Množství	Jedn. cena [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	6,0400 EUR
37	6,0400 EUR
75	6,0400 EUR
125	6,0400 EUR
175	6,0400 EUR
250	6,0400 EUR
350	6,0400 EUR

Prodlužovací pružina Nakoupit

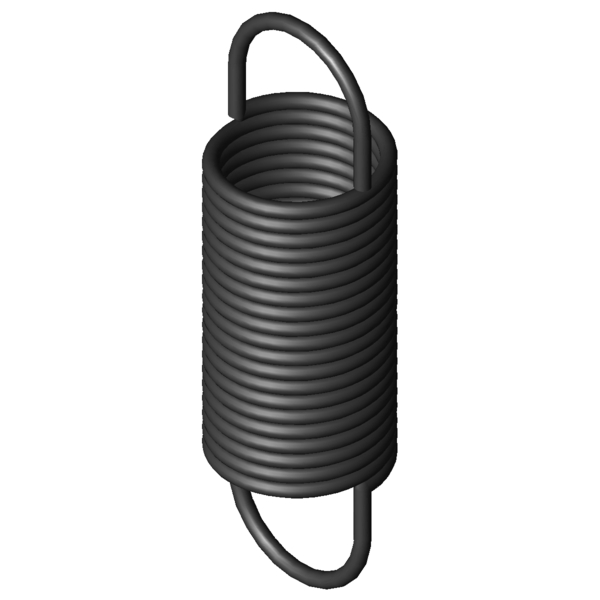

Obrázek produktu Prodlužovací pružina Z-260JI

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-260JI

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	69,3	mm	Nejmenší průměr dutinky
L0	198	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	118,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	460,2	mm	Největší délka při statickém zatížení
sn	262,2	mm	Největší dráha pružiny při statickém zatížení
Fn	774,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	39,9	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,8	N/mm	Tuhost pružiny
F0	38	N	Vnitřní předpínací síla
Fntol	37,5	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	28	Stupně	Tolerance polohy oka
Gew	715,6657	g	Hmotnost výrobku
PG	###AN	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-260JI Pružinová ocel Ø 5,5 x 60 x 198 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-260JI Pružinová ocel Ø 5,5 x 60 x 198 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-260JI Pružinová ocel Ø 5,5 x 60 x 198 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-260JI Pružinová ocel Ø 5,5 x 60 x 198 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-260JI

Formulář dotazu Prodlužovací pružina Z-260JI Pružinová ocel Ø 5,5 x 60 x 198 mm / 180°

Formulář dotazu Prodlužovací pružina Z-260JI

Podobné tažné pružiny pro Prodlužovací pružina Z-260JI Pružinová ocel Ø 5,5 x 60 x 198 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-260JI	EN 10270-1	5,5	60	198	774,5	460,2	262,2	2,8	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-165I	43,2	190	0,423	EN 10270-1	238,4	725,5	535,5	43,4 \| 75,4 \| 39,9 \| 15,1
Z-209DI	60	239	0,73	EN 10270-1	438	810,7	571,7	55,1 \| 88,2 \| 51,2 \| 25,9
Z-209CI	60	212	0,89	EN 10270-1	438	681,3	469,3	59,8 \| 91,7 \| 56,2 \| 31,6
Z-177JI	40	200	0,898	EN 10270-1	357,1	575,1	375,1	55,8 \| 77,0 \| 58,0 \| 32,2
Z-238DI	60	253	1,14	EN 10270-1	585	741,5	488,5	65,0 \| 89,7 \| 64,6 \| 40,5
Z-209BI	60	180	1,19	EN 10270-1	438	529,8	349,8	66,4 \| 90,9 \| 65,8 \| 42,4
Z-211I	50	220	1,324	EN 10270-1	532,3	600,97	380,97	67,0 \| 85,1 \| 68,8 \| 47,3
Z-238CI	60	223	1,39	EN 10270-1	585	624	401	71,0 \| 93,2 \| 70,5 \| 49,4
Z-210I	50	194	1,613	EN 10270-1	532,3	506,74	312,74	73,9 \| 87,7 \| 76,3 \| 57,6
Z-238BI	60	189	1,86	EN 10270-1	585	487,8	298,8	81,1 \| 95,5 \| 81,6 \| 66,3
Z-209AI	60	143	1,96	EN 10270-1	438	356,3	213,3	74,4 \| 84,7 \| 69,0 \| 69,5
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	85,5 \| 94,6 \| 87,3 \| 74,5
Z-209MI	50	162	2,16	EN 10270-1	532,3	395,1	233,1	79,5 \| 82,3 \| 78,8 \| 77,3
Z-240I	50	207	2,541	EN 10270-1	707,9	467,12	260,12	92,5 \| 90,0 \| 95,3 \| 92,1
Z-260JI	60	198	2,8	EN 10270-1	774,5	460,2	262,2	100,0 \| 100,0 \| 100,0 \| 100,0
Z-299I	70	228	3,02	EN 10270-1	968,5	532,9	304,9	87,5 \| 86,6 \| 83,0 \| 93,0
Z-238AI	60	149	3,06	EN 10270-1	585	331,3	182,3	84,4 \| 88,7 \| 72,5 \| 92,0
Z-239AI	50	172	3,41	EN 10270-1	707,9	365,9	193,9	83,5 \| 87,0 \| 82,7 \| 80,9
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	81,0 \| 88,2 \| 81,9 \| 72,8
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	81,7 \| 91,1 \| 83,7 \| 70,1
Z-260HI	60	154	4,6	EN 10270-1	774,5	313,9	159,9	78,0 \| 92,6 \| 80,5 \| 61,0
Z-298I	70	178	4,96	EN 10270-1	968,5	363,9	185,9	73,3 \| 87,6 \| 75,4 \| 56,7
Z-306JI	60	212	5,05	EN 10270-1	1122	418,1	206,1	73,9 \| 93,6 \| 73,8 \| 54,3
Z-276JI	50	182	5,16	EN 10270-1	921,2	345	163	72,4 \| 91,8 \| 73,1 \| 52,3
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	60,2 \| 88,7 \| 58,3 \| 33,6
Z-306HI	60	162	8,29	EN 10270-1	1122	287,7	125,7	60,4 \| 89,7 \| 58,5 \| 33,1
Z-313JI	50	196	9,38	EN 10270-1	1331	325,1	129,1	57,4 \| 89,9 \| 53,7 \| 28,7
Z-373HI	60	240	14,47	EN 10270-1	2132	370,7	130,7	48,3 \| 83,8 \| 43,1 \| 18,1
Z-350HI	50	210	15	EN 10270-1	1763	314,2	104,2	48,2 \| 85,4 \| 41,8 \| 17,5
Z-380HI	50	227	27,47	EN 10270-1	2515	307,6	80,6	40,0 \| 79,8 \| 30,8 \| 9,5

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-260JI

Země původu: DE, German; Prodlužovací pružina Z-260JI

Obrázek produktu - Tažné pružiny Z-260JI

QR-Code: Prodlužovací pružina Z-260JI

QR-Code - Tažné pružiny - Z-260JI | https://www.federnshop.com/cz/v%c3%bdrobek/ta%c5%ben%c3%a9_pru%c5%beiny/z-260ji.html
