Prodlužovací pružina Z-306HI Pružinová ocel Ø 6,3 x 60 x 162 mm / 180°

Name: Z-306HI - Tažné pružiny
SKU: Z-306HI
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-306HI

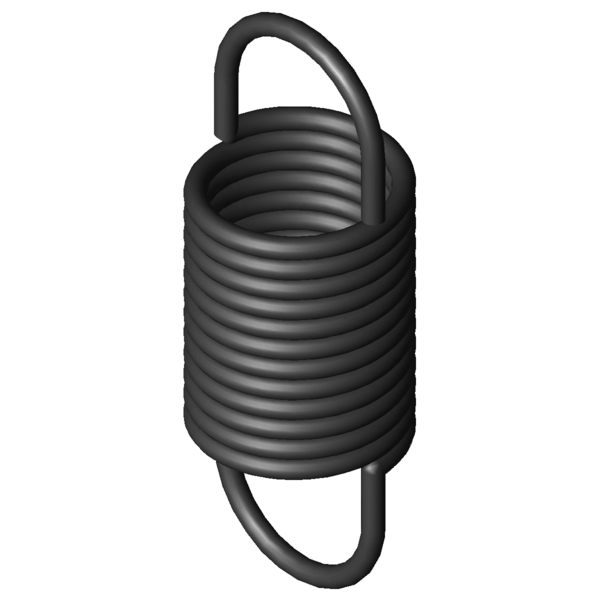

Obrázek produktu Prodlužovací pružina Z-306HI

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	70	mm	Nejmenší průměr dutinky
L0	162	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	85,05	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	287,7	mm	Největší délka při statickém zatížení
sn	125,7	mm	Největší dráha pružiny při statickém zatížení
Fn	1122	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	38,5	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	8,29	N/mm	Tuhost pružiny
F0	80	N	Vnitřní předpínací síla
Fntol	56,9	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	22	Stupně	Tolerance polohy oka
Gew	592,5549	g	Hmotnost výrobku
PG	###AP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-306HI	EN 10270-1	6,3	60	162	1122	287,7	125,7	8,29	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209MI	50	162	2,16	EN 10270-1	532,3	395,1	233,1	53,7 \| 84,9 \| 50,7 \| 25,6
Z-260JI	60	198	2,8	EN 10270-1	774,5	460,2	262,2	60,4 \| 89,7 \| 58,5 \| 33,1
Z-187I	36	160	2,894	EN 10270-1	528,1	330,63	170,63	56,4 \| 74,1 \| 60,4 \| 34,7
Z-238AI	60	149	3,06	EN 10270-1	585	331,3	182,3	62,3 \| 90,4 \| 60,5 \| 36,0
Z-239AI	50	172	3,41	EN 10270-1	707,9	365,9	193,9	63,5 \| 85,6 \| 64,0 \| 40,9
Z-209LI	50	126	3,55	EN 10270-1	532,3	268,1	142,1	62,5 \| 77,5 \| 68,0 \| 42,0
Z-216JI	40	146	4,56	EN 10270-1	658,2	278,1	132,1	69,6 \| 76,1 \| 76,9 \| 55,8
Z-260HI	60	154	4,6	EN 10270-1	774,5	313,9	159,9	74,1 \| 94,1 \| 73,8 \| 54,3
Z-298I	70	178	4,96	EN 10270-1	968,5	363,9	185,9	75,9 \| 92,2 \| 77,0 \| 58,4
Z-306JI	60	212	5,05	EN 10270-1	1122	418,1	206,1	77,9 \| 92,1 \| 80,5 \| 61,0
Z-276JI	50	182	5,16	EN 10270-1	921,2	345	163	76,5 \| 86,5 \| 79,6 \| 63,3
Z-239I	50	132	5,59	EN 10270-1	707,9	250,3	118,3	75,7 \| 81,4 \| 78,6 \| 67,0
Z-246JI	40	156	7,24	EN 10270-1	873,5	266,2	110,2	84,1 \| 80,8 \| 82,8 \| 88,8
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	86,8 \| 87,2 \| 74,7 \| 98,4
Z-306HI	60	162	8,29	EN 10270-1	1122	287,7	125,7	100,0 \| 100,0 \| 100,0 \| 100,0
Z-276HI	50	138	8,46	EN 10270-1	921,2	237,4	99,4	87,4 \| 85,3 \| 80,6 \| 96,3
Z-313JI	50	196	9,38	EN 10270-1	1331	325,1	129,1	88,7 \| 88,7 \| 90,8 \| 86,6
Z-283JI	40	165	11,07	EN 10270-1	1134	256,6	91,6	80,7 \| 84,1 \| 85,9 \| 72,1
Z-313HI	50	146	15,38	EN 10270-1	1331	224	78	72,2 \| 91,2 \| 73,2 \| 52,3

Počet podobných kovových pružin: 18
