Prodlužovací pružina Z-306JI Pružinová ocel Ø 6,3 x 60 x 212 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-306JI

Množství Jedn. cena [EUR]
1 15,7400 EUR
2 12,5400 EUR
3 8,4100 EUR
7 6,6100 EUR
17 6,6100 EUR
37 6,6100 EUR
75 6,6100 EUR
125 6,6100 EUR
175 6,6100 EUR
250 6,6100 EUR
350 6,6100 EUR

Prodlužovací pružina Nakoupit

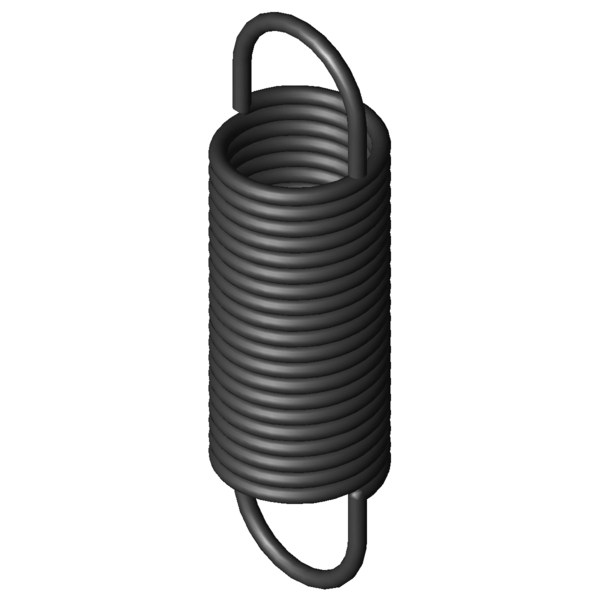

Obrázek produktu Prodlužovací pružina Z-306JI
Obrázek produktu Prodlužovací pružina Z-306JI
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-306JI

Značka Hodnota Jednotka Popis
Materiálu EN 10270-1 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 6,3 mm Prumer drátu
D mm Střední průměr vinutí
De 60 mm Vnější průměr vinutí
Dh 70 mm Nejmenší průměr dutinky
L0 212 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 135,45 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 418,1 mm Největší délka při statickém zatížení
sn 206,1 mm Největší dráha pružiny při statickém zatížení
Fn 1122 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 38,3 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 5,05 N/mm Tuhost pružiny
F0 80 N Vnitřní předpínací síla
Fntol 54,8 N (+/-) Tolerance při statické maximální síle
L0tol 3 mm (+/-) Tolerance nenapnuté délky
Detol 1 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 25 Stupně Tolerance polohy oka
Gew 925,2172 g Hmotnost výrobku
PG ###AP - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-306JI Pružinová ocel Ø 6,3 x 60 x 212 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-306JI Pružinová ocel Ø 6,3 x 60 x 212 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-306JI Pružinová ocel Ø 6,3 x 60 x 212 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-306JI Pružinová ocel Ø 6,3 x 60 x 212 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-306JI

Formulář dotazu Prodlužovací pružina Z-306JI Pružinová ocel Ø 6,3 x 60 x 212 mm / 180°

Formulář dotazu Prodlužovací pružina Z-306JI

Podobné tažné pružiny pro Prodlužovací pružina Z-306JI Pružinová ocel Ø 6,3 x 60 x 212 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
Z-306JI EN 10270-1 6,3 60 212 1122 418,1 206,1 5,05 100,0 | 100,0 | 100,0 | 100,0
Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
Z-210I 50 194 1,613 EN 10270-1 532,3 506,74 312,74 56,7 | 82,1 | 56,7 | 31,3
Z-271I 60 268 1,719 EN 10270-1 774,5 696,46 428,46 60,2 | 88,8 | 58,6 | 33,2
Z-238BI 60 189 1,86 EN 10270-1 585 487,8 298,8 62,0 | 89,5 | 60,6 | 36,0
Z-209AI 60 143 1,96 EN 10270-1 438 356,3 213,3 61,7 | 79,6 | 67,8 | 37,7
Z-241I 50 237 2,086 EN 10270-1 707,9 553,87 316,87 63,1 | 84,0 | 64,1 | 41,0
Z-270I 60 236 2,094 EN 10270-1 774,5 587,72 351,72 65,5 | 92,4 | 63,8 | 40,4
Z-240I 50 207 2,541 EN 10270-1 707,9 467,12 260,12 69,3 | 86,8 | 71,2 | 50,0
Z-260JI 60 198 2,8 EN 10270-1 774,5 460,2 262,2 73,9 | 93,6 | 73,8 | 54,3
Z-299I 70 228 3,02 EN 10270-1 968,5 532,9 304,9 76,1 | 92,9 | 77,0 | 58,3
Z-238AI 60 149 3,06 EN 10270-1 585 331,3 182,3 70,8 | 83,2 | 70,3 | 58,9
Z-307I 60 256 3,769 EN 10270-1 1122 532,51 276,51 85,4 | 94,3 | 87,3 | 74,5
Z-277I 50 220 3,847 EN 10270-1 921,2 438,69 218,69 84,8 | 89,0 | 88,2 | 77,4
Z-260HI 60 154 4,6 EN 10270-1 774,5 313,9 159,9 83,0 | 86,6 | 73,3 | 89,0
Z-336HI 70 242 4,77 EN 10270-1 1287 491,8 249,8 89,1 | 87,8 | 84,8 | 94,6
Z-306JI 60 212 5,05 EN 10270-1 1122 418,1 206,1 100,0 | 100,0 | 100,0 | 100,0
Z-276JI 50 182 5,16 EN 10270-1 921,2 345 163 87,5 | 85,5 | 80,6 | 96,3
Z-344I 60 274 5,974 EN 10270-1 1489 501,5 227,5 85,1 | 89,1 | 83,0 | 83,2
Z-314I 50 240 6,993 EN 10270-1 1331 413,27 173,27 81,9 | 90,6 | 84,2 | 70,9
Z-343HI 60 226 8,01 EN 10270-1 1489 395,6 169,6 78,5 | 94,6 | 78,8 | 62,0
Z-306HI 60 162 8,29 EN 10270-1 1122 287,7 125,7 77,9 | 92,1 | 80,5 | 61,0
Z-313JI 50 196 9,38 EN 10270-1 1331 325,1 129,1 72,7 | 91,9 | 73,5 | 52,8
Z-373HI 60 240 14,47 EN 10270-1 2132 370,7 130,7 60,1 | 89,0 | 58,0 | 33,4
Z-350HI 50 210 15 EN 10270-1 1763 314,2 104,2 60,0 | 90,8 | 57,1 | 32,2
Z-380HI 50 227 27,47 EN 10270-1 2515 307,6 80,6 48,2 | 85,2 | 41,9 | 17,4
Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-306JI

Země původu: DE, German; Prodlužovací pružina Z-306JI

Obrázek produktu - Tažné pružiny Z-306JI

Obrázek produktu - Tažné pružiny Z-306JI

QR-Code: Prodlužovací pružina Z-306JI

QR-Code - Tažné pružiny - Z-306JI | https://www.federnshop.com/cz/v%c3%bdrobek/ta%c5%ben%c3%a9_pru%c5%beiny/z-306ji.html
