Prodlužovací pružina Z-308I Pružinová ocel Ø 6,3 x 60 x 294 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-308I

Množství	Jedn. cena [EUR]
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	9,4000 EUR
37	9,4000 EUR
75	9,4000 EUR
125	9,4000 EUR
175	9,4000 EUR
250	9,4000 EUR
350	9,4000 EUR

Prodlužovací pružina Nakoupit

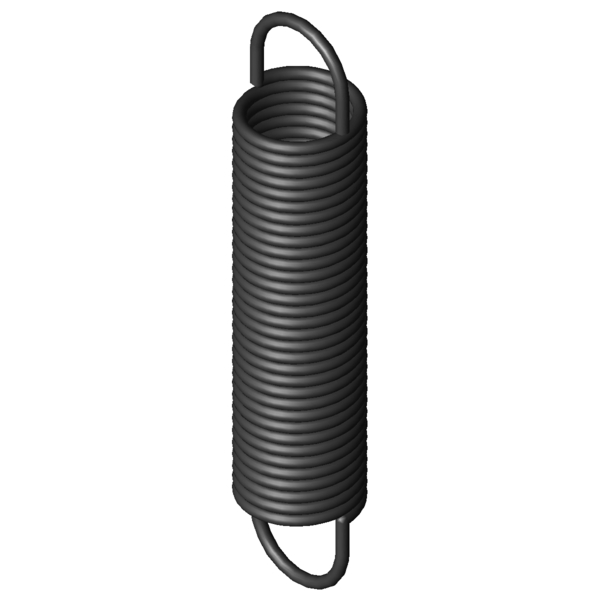

Obrázek produktu Prodlužovací pružina Z-308I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-308I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	70	mm	Nejmenší průměr dutinky
L0	294	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	217,35	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	630,85	mm	Největší délka při statickém zatížení
sn	336,85	mm	Největší dráha pružiny při statickém zatížení
Fn	1122	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	38,32	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	3,094	N/mm	Tuhost pružiny
F0	80	N	Vnitřní předpínací síla
Fntol	53,5	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	34	Stupně	Tolerance polohy oka
Gew	1465,7936	g	Hmotnost výrobku
PG	###AX	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-308I Pružinová ocel Ø 6,3 x 60 x 294 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-308I Pružinová ocel Ø 6,3 x 60 x 294 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-308I Pružinová ocel Ø 6,3 x 60 x 294 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-308I Pružinová ocel Ø 6,3 x 60 x 294 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-308I

Formulář dotazu Prodlužovací pružina Z-308I Pružinová ocel Ø 6,3 x 60 x 294 mm / 180°

Formulář dotazu Prodlužovací pružina Z-308I

Podobné tažné pružiny pro Prodlužovací pružina Z-308I Pružinová ocel Ø 6,3 x 60 x 294 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-308I	EN 10270-1	6,3	60	294	1122	630,85	336,85	3,094	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209DI	60	239	0,73	EN 10270-1	438	810,7	571,7	52,1 \| 84,2 \| 49,0 \| 23,0
Z-238GI	60	318	0,82	EN 10270-1	585	996	678	55,8 \| 90,6 \| 50,9 \| 25,9
Z-214I	50	310	0,829	EN 10270-1	532,3	918,41	608,41	53,6 \| 83,2 \| 51,4 \| 26,3
Z-238EI	60	289	0,94	EN 10270-1	585	879,5	590,5	59,0 \| 92,6 \| 54,6 \| 29,7
Z-213I	50	280	0,954	EN 10270-1	532,3	808,81	528,81	56,4 \| 83,3 \| 55,6 \| 30,2
Z-238DI	60	253	1,14	EN 10270-1	585	741,5	488,5	61,7 \| 88,5 \| 60,5 \| 36,0
Z-273I	60	340	1,238	EN 10270-1	774,5	934,72	594,72	64,4 \| 91,3 \| 62,8 \| 39,1
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	68,8 \| 94,5 \| 67,0 \| 44,9
Z-243I	50	303	1,503	EN 10270-1	707,9	742,83	439,83	68,2 \| 86,6 \| 69,8 \| 48,3
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	73,6 \| 92,8 \| 73,8 \| 54,3
Z-301I	70	310	1,853	EN 10270-1	968,5	808,32	498,32	76,3 \| 93,5 \| 77,0 \| 58,3
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	79,2 \| 89,2 \| 82,4 \| 66,1
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	89,9 \| 95,7 \| 91,4 \| 82,7
Z-279I	50	290	2,612	EN 10270-1	921,2	612,08	322,08	88,2 \| 89,8 \| 88,9 \| 85,9
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	100,0 \| 100,0 \| 100,0 \| 100,0
Z-337I	70	290	3,557	EN 10270-1	1287	625,16	335,16	90,5 \| 91,5 \| 93,3 \| 86,7
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	89,6 \| 95,7 \| 91,0 \| 82,1
Z-345I	60	316	4,904	EN 10270-1	1489	593,14	277,14	78,4 \| 94,3 \| 78,8 \| 62,0
Z-315I	50	278	5,74	EN 10270-1	1331	489,08	211,08	73,0 \| 92,6 \| 73,5 \| 52,8
Z-344I	60	274	5,974	EN 10270-1	1489	501,5	227,5	72,2 \| 94,4 \| 71,4 \| 50,9
Z-367I	70	314	6,367	EN 10270-1	1847	575,86	261,86	67,5 \| 86,0 \| 69,2 \| 47,2
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	63,2 \| 89,0 \| 62,9 \| 37,9
Z-375I	60	346	8,859	EN 10270-1	2132	559,63	213,63	59,8 \| 87,9 \| 58,0 \| 33,4
Z-352I	50	300	9,184	EN 10270-1	1763	470,25	170,25	59,9 \| 90,4 \| 57,1 \| 32,2
Z-374I	60	298	10,792	EN 10270-1	2132	473,36	175,36	57,4 \| 92,5 \| 52,3 \| 27,4
Z-373HI	60	240	14,47	EN 10270-1	2132	370,7	130,7	51,0 \| 86,8 \| 45,7 \| 20,4
Z-381I	50	283	20,48	EN 10270-1	2515	391,2	108,2	46,3 \| 86,1 \| 38,4 \| 14,3

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-308I

Země původu: DE, German; Prodlužovací pružina Z-308I
