Prodlužovací pružina Z-301I Pružinová ocel Ø 6,3 x 70 x 310 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-301I

Množství	Jedn. cena [EUR]
1	18,8000 EUR
2	14,9700 EUR
3	11,4700 EUR
7	9,9300 EUR
17	9,9300 EUR
37	9,9300 EUR
75	9,9300 EUR
125	9,9300 EUR
175	9,9300 EUR
250	9,9300 EUR
350	9,9300 EUR

Prodlužovací pružina Nakoupit

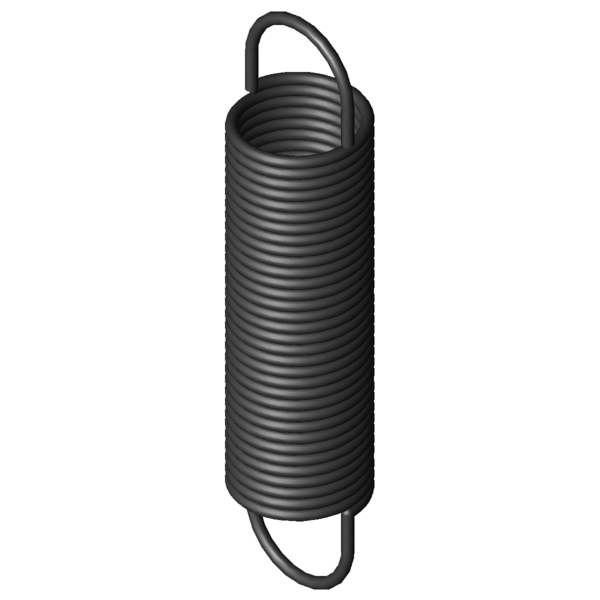

Obrázek produktu Prodlužovací pružina Z-301I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-301I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	80	mm	Nejmenší průměr dutinky
L0	310	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	217,35	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	808,32	mm	Největší délka při statickém zatížení
sn	498,32	mm	Největší dráha pružiny při statickém zatížení
Fn	968,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	46,32	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,853	N/mm	Tuhost pružiny
F0	45	N	Vnitřní předpínací síla
Fntol	45,6	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1,2	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	38	Stupně	Tolerance polohy oka
Gew	1738,7533	g	Hmotnost výrobku
PG	###AY	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-301I Pružinová ocel Ø 6,3 x 70 x 310 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-301I Pružinová ocel Ø 6,3 x 70 x 310 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-301I Pružinová ocel Ø 6,3 x 70 x 310 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-301I Pružinová ocel Ø 6,3 x 70 x 310 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-301I

Formulář dotazu Prodlužovací pružina Z-301I Pružinová ocel Ø 6,3 x 70 x 310 mm / 180°

Formulář dotazu Prodlužovací pružina Z-301I

Podobné tažné pružiny pro Prodlužovací pružina Z-301I Pružinová ocel Ø 6,3 x 70 x 310 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-301I	EN 10270-1	6,3	70	310	968,5	808,32	498,32	1,853	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209HI	60	329	0,46	EN 10270-1	438	1242	913	51,7 \| 83,3 \| 49,0 \| 23,0
Z-209GI	60	295	0,53	EN 10270-1	438	1088,5	793,5	55,5 \| 84,1 \| 54,0 \| 28,4
Z-209EI	60	270	0,6	EN 10270-1	438	961,1	691,1	57,6 \| 81,4 \| 58,7 \| 32,6
Z-238HI	60	353	0,72	EN 10270-1	585	1133,1	780,1	61,4 \| 87,8 \| 60,5 \| 36,0
Z-238GI	60	318	0,82	EN 10270-1	585	996	678	66,3 \| 87,5 \| 67,0 \| 44,4
Z-238EI	60	289	0,94	EN 10270-1	585	879,5	590,5	69,8 \| 86,1 \| 72,4 \| 51,0
Z-273I	60	340	1,238	EN 10270-1	774,5	934,72	594,72	77,2 \| 89,4 \| 79,7 \| 62,4
Z-303I	70	392	1,335	EN 10270-1	968,5	1083,7	691,7	80,7 \| 93,0 \| 82,0 \| 67,1
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	85,2 \| 90,6 \| 88,1 \| 76,9
Z-302I	70	354	1,533	EN 10270-1	968,5	956,44	602,44	90,0 \| 95,9 \| 91,4 \| 82,7
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	87,5 \| 86,5 \| 83,0 \| 93,0
Z-301I	70	310	1,853	EN 10270-1	968,5	808,32	498,32	100,0 \| 100,0 \| 100,0 \| 100,0
Z-331I	80	348	1,877	EN 10270-1	1132	914,24	566,24	91,0 \| 88,9 \| 86,8 \| 97,2
Z-300I	70	272	2,258	EN 10270-1	968,5	681,2	409,2	89,7 \| 95,9 \| 91,1 \| 82,1
Z-330I	80	306	2,286	EN 10270-1	1132	770,83	464,83	87,1 \| 92,1 \| 89,4 \| 79,8
Z-339I	70	380	2,415	EN 10270-1	1287	873,59	493,59	84,1 \| 90,5 \| 87,2 \| 74,5
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	85,7 \| 93,5 \| 87,9 \| 75,7
Z-338I	70	332	2,92	EN 10270-1	1287	740,28	408,28	78,2 \| 94,5 \| 78,6 \| 61,7
Z-299I	70	228	3,02	EN 10270-1	968,5	532,9	304,9	77,7 \| 91,2 \| 80,6 \| 61,2
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	76,3 \| 93,5 \| 77,0 \| 58,3
Z-337I	70	290	3,557	EN 10270-1	1287	625,16	335,16	72,1 \| 94,5 \| 71,3 \| 50,6
Z-360I	80	330	4,065	EN 10270-1	1627	700,91	370,91	66,0 \| 86,7 \| 67,0 \| 44,3
Z-336HI	70	242	4,77	EN 10270-1	1287	491,8	249,8	63,3 \| 89,4 \| 62,7 \| 37,7
Z-345I	60	316	4,904	EN 10270-1	1489	593,14	277,14	67,8 \| 91,4 \| 67,3 \| 44,7
Z-368I	70	362	5,226	EN 10270-1	1847	680,99	318,99	64,3 \| 87,0 \| 64,5 \| 41,4
Z-359I	80	275	5,45	EN 10270-1	1627	551,3	276,3	58,5 \| 85,0 \| 57,5 \| 33,0
Z-344I	60	274	5,974	EN 10270-1	1489	501,5	227,5	57,7 \| 88,0 \| 55,3 \| 29,7

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-301I

Země původu: DE, German; Prodlužovací pružina Z-301I
