Prodlužovací pružina Z-368I Pružinová ocel Ø 8 x 70 x 362 mm / 180°

Name: Z-368I - Tažné pružiny
SKU: Z-368I
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-368I

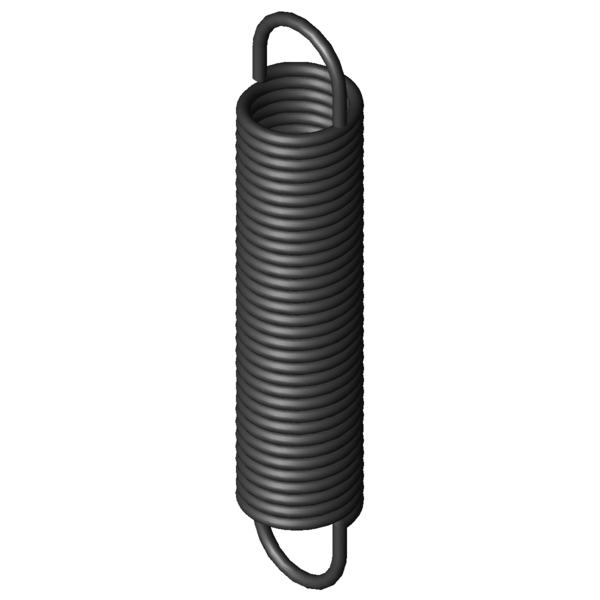

Obrázek produktu Prodlužovací pružina Z-368I

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	8	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	83	mm	Nejmenší průměr dutinky
L0	362	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	276	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	680,99	mm	Největší délka při statickém zatížení
sn	318,99	mm	Největší dráha pružiny při statickém zatížení
Fn	1847	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	43	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	5,226	N/mm	Tuhost pružiny
F0	180	N	Vnitřní předpínací síla
Fntol	92,73	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	33	Stupně	Tolerance polohy oka
Gew	2728,9093	g	Hmotnost výrobku
PG	###BG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-368I	EN 10270-1	8	70	362	1847	680,99	318,99	5,226	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-331I	80	348	1,877	EN 10270-1	1132	914,24	566,24	61,2 \| 90,4 \| 58,8 \| 34,5
Z-340I	70	422	2,104	EN 10270-1	1287	988,72	566,72	64,4 \| 91,1 \| 63,0 \| 39,2
Z-310I	60	375	2,229	EN 10270-1	1122	842,56	467,56	64,3 \| 87,0 \| 64,5 \| 41,4
Z-300I	70	272	2,258	EN 10270-1	968,5	681,2	409,2	63,6 \| 84,6 \| 65,2 \| 40,9
Z-339I	70	380	2,415	EN 10270-1	1287	873,59	493,59	68,8 \| 94,3 \| 67,2 \| 45,0
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	67,7 \| 85,9 \| 69,5 \| 47,6
Z-338I	70	332	2,92	EN 10270-1	1287	740,28	408,28	73,8 \| 93,1 \| 73,9 \| 54,4
Z-361I	80	378	3,337	EN 10270-1	1627	829,84	451,84	78,7 \| 94,4 \| 79,3 \| 62,2
Z-347I	60	406	3,533	EN 10270-1	1489	790,68	384,68	78,7 \| 87,5 \| 81,8 \| 66,9
Z-337I	70	290	3,557	EN 10270-1	1287	625,16	335,16	79,3 \| 89,2 \| 82,4 \| 66,3
Z-346I	60	364	4,057	EN 10270-1	1489	699,05	335,05	85,2 \| 90,9 \| 87,9 \| 76,8
Z-360I	80	330	4,065	EN 10270-1	1627	700,91	370,91	85,2 \| 92,9 \| 87,0 \| 75,8
Z-369I	70	418	4,323	EN 10270-1	1847	803,65	385,65	89,9 \| 95,5 \| 91,4 \| 82,7
Z-345I	60	316	4,904	EN 10270-1	1489	593,14	277,14	87,8 \| 86,8 \| 83,7 \| 92,8
Z-368I	70	362	5,226	EN 10270-1	1847	680,99	318,99	100,0 \| 100,0 \| 100,0 \| 100,0
Z-367I	70	314	6,367	EN 10270-1	1847	575,86	261,86	89,6 \| 95,6 \| 91,0 \| 82,1
Z-376I	60	402	7,328	EN 10270-1	2132	660,26	258,26	82,0 \| 91,9 \| 83,8 \| 70,1
Z-375I	60	346	8,859	EN 10270-1	2132	559,63	213,63	76,2 \| 93,8 \| 76,8 \| 58,0

Počet podobných kovových pružin: 17
