Prodlužovací pružina Z-340I Pružinová ocel Ø 7 x 70 x 422 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-340I

Množství	Jedn. cena [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Prodlužovací pružina Nakoupit

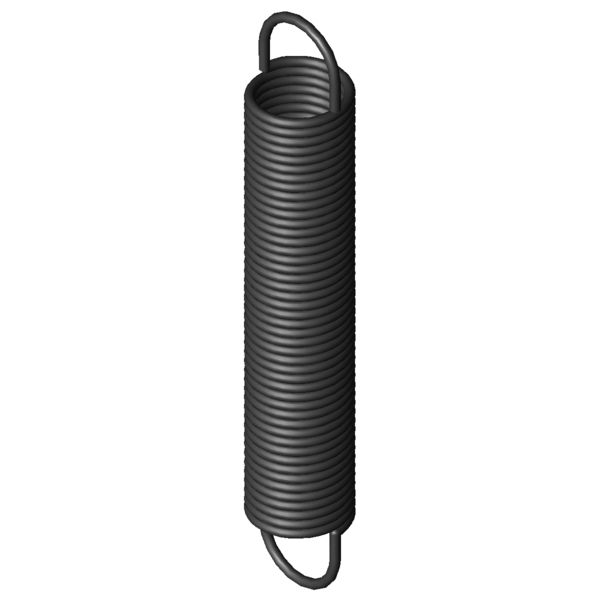

Obrázek produktu Prodlužovací pružina Z-340I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-340I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	82	mm	Nejmenší průměr dutinky
L0	422	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	332,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	988,72	mm	Největší délka při statickém zatížení
sn	566,72	mm	Největší dráha pružiny při statickém zatížení
Fn	1287	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	44,75	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,104	N/mm	Tuhost pružiny
F0	95	N	Vnitřní předpínací síla
Fntol	59,18	N	(+/-) Tolerance při statické maximální síle
L0tol	6,33	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	42	Stupně	Tolerance polohy oka
Gew	2905,9776	g	Hmotnost výrobku
PG	###BG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-340I Pružinová ocel Ø 7 x 70 x 422 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-340I Pružinová ocel Ø 7 x 70 x 422 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-340I Pružinová ocel Ø 7 x 70 x 422 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-340I Pružinová ocel Ø 7 x 70 x 422 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-340I

Formulář dotazu Prodlužovací pružina Z-340I Pružinová ocel Ø 7 x 70 x 422 mm / 180°

Formulář dotazu Prodlužovací pružina Z-340I

Podobné tažné pružiny pro Prodlužovací pružina Z-340I Pružinová ocel Ø 7 x 70 x 422 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-340I	EN 10270-1	7	70	422	1287	988,72	566,72	2,104	79,4 \| 94,6 \| 80,1 \| 63,5

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-238JI	60	393	0,62	EN 10270-1	585	1289,7	896,7	55,5 \| 83,4 \| 54,3 \| 28,7
Z-276I	60	466	0,829	EN 10270-1	774,5	1354,88	888,88	73,8 \| 82,5 \| 78,4 \| 60,5
Z-275I	60	422	0,936	EN 10270-1	774,5	1208,57	786,57	78,6 \| 83,3 \| 84,1 \| 68,3
Z-305I	70	486	1,01	EN 10270-1	968,5	1400,82	914,82	82,8 \| 89,2 \| 85,7 \| 73,5
Z-274I	60	378	1,076	EN 10270-1	774,5	1062,25	684,25	65,8 \| 87,9 \| 66,2 \| 43,4
Z-304I	70	436	1,161	EN 10270-1	968,5	1231,82	795,82	89,6 \| 92,3 \| 92,1 \| 84,4
Z-303I	70	392	1,335	EN 10270-1	968,5	1083,7	691,7	91,0 \| 89,0 \| 86,8 \| 97,1
Z-333I	80	438	1,352	EN 10270-1	1132	1223,4	785,4	100,0 \| 100,0 \| 100,0 \| 100,0
Z-302I	70	354	1,533	EN 10270-1	968,5	956,44	602,44	85,6 \| 86,1 \| 81,1 \| 89,7
Z-332I	80	396	1,553	EN 10270-1	1132	1080	684	92,5 \| 96,8 \| 93,5 \| 87,1
Z-342I	70	528	1,591	EN 10270-1	1287	1277,53	749,53	88,6 \| 90,2 \| 91,7 \| 83,9
Z-312I	60	470	1,685	EN 10270-1	1122	1088,39	618,39	84,8 \| 86,1 \| 88,9 \| 79,4
Z-341I	70	472	1,828	EN 10270-1	1287	1124,03	652,03	84,0 \| 93,4 \| 85,5 \| 73,0
Z-311I	60	420	1,937	EN 10270-1	1122	957,95	537,95	80,0 \| 87,0 \| 83,8 \| 69,1
Z-340I	70	422	2,104	EN 10270-1	1287	988,72	566,72	79,4 \| 94,6 \| 80,1 \| 63,5
Z-310I	60	375	2,229	EN 10270-1	1122	842,56	467,56	91,5 \| 91,5 \| 91,0 \| 92,0
Z-339I	70	380	2,415	EN 10270-1	1287	873,59	493,59	74,0 \| 91,4 \| 75,4 \| 55,3
Z-362I	80	434	2,76	EN 10270-1	1627	980,25	546,25	71,2 \| 95,5 \| 69,6 \| 48,4
Z-338I	70	332	2,92	EN 10270-1	1287	740,28	408,28	86,1 \| 93,2 \| 87,9 \| 77,3
Z-348I	60	456	3,071	EN 10270-1	1489	898,54	442,54	66,5 \| 90,4 \| 66,2 \| 42,8
Z-371I	70	522	3,273	EN 10270-1	1847	1031,44	509,44	63,0 \| 86,3 \| 63,1 \| 39,8
Z-361I	80	378	3,337	EN 10270-1	1627	829,84	451,84	80,2 \| 89,5 \| 83,4 \| 67,6
Z-347I	60	406	3,533	EN 10270-1	1489	790,68	384,68	80,9 \| 93,1 \| 82,2 \| 67,4
Z-370I	70	466	3,765	EN 10270-1	1847	908,78	442,78	77,3 \| 89,7 \| 79,7 \| 62,5
Z-369I	70	418	4,323	EN 10270-1	1847	803,65	385,65	73,7 \| 92,8 \| 73,9 \| 54,4
Z-368I	70	362	5,226	EN 10270-1	1847	680,99	318,99	64,5 \| 86,5 \| 65,0 \| 42,1
Z-367I	70	314	6,367	EN 10270-1	1847	575,86	261,86	61,4 \| 90,8 \| 58,8 \| 34,5
Z-377I	60	450	6,382	EN 10270-1	2132	746,53	296,53	59,0 \| 89,0 \| 56,3 \| 31,6
Z-376I	60	402	7,328	EN 10270-1	2132	660,26	258,26	59,1 \| 89,2 \| 56,3 \| 31,6

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-340I

Země původu: DE, German; Prodlužovací pružina Z-340I
