Prodlužovací pružina Z-338I Pružinová ocel Ø 7 x 70 x 332 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-338I

Množství	Jedn. cena [EUR]
1	28,6200 EUR
2	22,8000 EUR
3	21,1300 EUR
7	19,5000 EUR
17	19,5000 EUR
37	19,5000 EUR
75	19,5000 EUR
125	19,5000 EUR
175	19,5000 EUR
250	19,5000 EUR
350	19,5000 EUR

Prodlužovací pružina Nakoupit

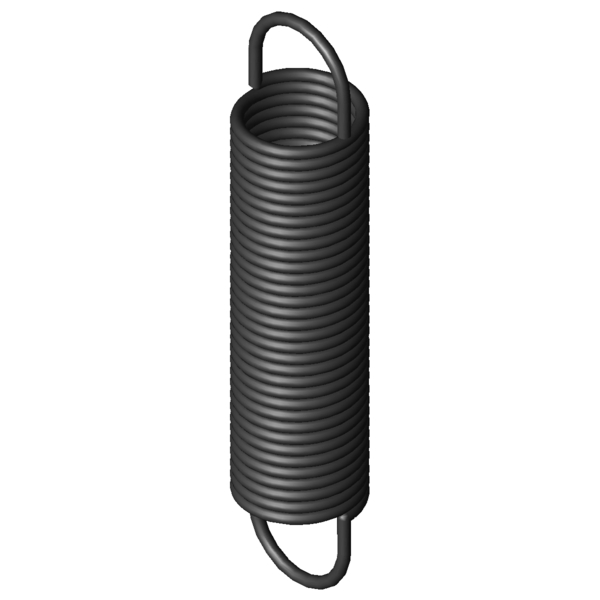

Obrázek produktu Prodlužovací pružina Z-338I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-338I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	82	mm	Nejmenší průměr dutinky
L0	332	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	241,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	740,28	mm	Největší délka při statickém zatížení
sn	408,28	mm	Největší dráha pružiny při statickém zatížení
Fn	1287	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	45,25	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,92	N/mm	Tuhost pružiny
F0	95	N	Vnitřní předpínací síla
Fntol	60,5	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	35	Stupně	Tolerance polohy oka
Gew	2123,0199	g	Hmotnost výrobku
PG	###BB	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-338I Pružinová ocel Ø 7 x 70 x 332 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-338I Pružinová ocel Ø 7 x 70 x 332 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-338I Pružinová ocel Ø 7 x 70 x 332 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-338I Pružinová ocel Ø 7 x 70 x 332 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-338I

Formulář dotazu Prodlužovací pružina Z-338I Pružinová ocel Ø 7 x 70 x 332 mm / 180°

Formulář dotazu Prodlužovací pružina Z-338I

Podobné tažné pružiny pro Prodlužovací pružina Z-338I Pružinová ocel Ø 7 x 70 x 332 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-338I	EN 10270-1	7	70	332	1287	740,28	408,28	2,92	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-238GI	60	318	0,82	EN 10270-1	585	996	678	54,8 \| 84,3 \| 52,8 \| 27,4
Z-238EI	60	289	0,94	EN 10270-1	585	879,5	590,5	56,7 \| 81,4 \| 57,3 \| 31,4
Z-273I	60	340	1,238	EN 10270-1	774,5	934,72	594,72	64,3 \| 87,3 \| 64,4 \| 41,3
Z-303I	70	392	1,335	EN 10270-1	968,5	1083,7	691,7	67,7 \| 91,6 \| 67,1 \| 44,4
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	67,5 \| 85,5 \| 69,5 \| 47,4
Z-302I	70	354	1,533	EN 10270-1	968,5	956,44	602,44	72,4 \| 94,6 \| 71,5 \| 51,0
Z-301I	70	310	1,853	EN 10270-1	968,5	808,32	498,32	78,2 \| 94,5 \| 78,6 \| 61,7
Z-331I	80	348	1,877	EN 10270-1	1132	914,24	566,24	79,3 \| 94,3 \| 80,0 \| 63,4
Z-340I	70	422	2,104	EN 10270-1	1287	988,72	566,72	83,7 \| 92,9 \| 86,0 \| 72,0
Z-310I	60	375	2,229	EN 10270-1	1122	842,56	467,56	83,8 \| 88,1 \| 87,3 \| 76,1
Z-300I	70	272	2,258	EN 10270-1	968,5	681,2	409,2	84,4 \| 90,6 \| 87,5 \| 75,1
Z-330I	80	306	2,286	EN 10270-1	1132	770,83	464,83	86,1 \| 93,2 \| 87,9 \| 77,3
Z-339I	70	380	2,415	EN 10270-1	1287	873,59	493,59	90,0 \| 95,8 \| 91,4 \| 82,7
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	90,7 \| 91,3 \| 93,5 \| 87,4
Z-338I	70	332	2,92	EN 10270-1	1287	740,28	408,28	100,0 \| 100,0 \| 100,0 \| 100,0
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	89,2 \| 88,1 \| 84,8 \| 94,6
Z-337I	70	290	3,557	EN 10270-1	1287	625,16	335,16	89,6 \| 95,8 \| 91,0 \| 82,1
Z-346I	60	364	4,057	EN 10270-1	1489	699,05	335,05	82,5 \| 92,3 \| 84,2 \| 70,9
Z-360I	80	330	4,065	EN 10270-1	1627	700,91	370,91	82,8 \| 91,5 \| 85,0 \| 71,9
Z-369I	70	418	4,323	EN 10270-1	1847	803,65	385,65	79,0 \| 89,0 \| 82,1 \| 65,8
Z-336HI	70	242	4,77	EN 10270-1	1287	491,8	249,8	77,6 \| 91,0 \| 80,6 \| 61,2
Z-345I	60	316	4,904	EN 10270-1	1489	593,14	277,14	76,5 \| 93,6 \| 77,2 \| 58,7
Z-368I	70	362	5,226	EN 10270-1	1847	680,99	318,99	73,8 \| 93,1 \| 73,9 \| 54,4
Z-367I	70	314	6,367	EN 10270-1	1847	575,86	261,86	68,5 \| 94,0 \| 66,9 \| 44,7
Z-366HI	70	258	8,54	EN 10270-1	1847	453,2	195,2	60,2 \| 88,4 \| 58,7 \| 33,3
Z-375I	60	346	8,859	EN 10270-1	2132	559,63	213,63	59,2 \| 89,7 \| 56,3 \| 31,6
Z-374I	60	298	10,792	EN 10270-1	2132	473,36	175,36	55,1 \| 87,7 \| 51,7 \| 25,9

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-338I

Země původu: DE, German; Prodlužovací pružina Z-338I
