Prodlužovací pružina Z-302I Pružinová ocel Ø 6,3 x 70 x 354 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-302I

Množství	Jedn. cena [EUR]
1	20,4700 EUR
2	16,3100 EUR
3	13,5600 EUR
7	11,6800 EUR
17	11,6800 EUR
37	11,6800 EUR
75	11,6800 EUR
125	11,6800 EUR
175	11,6800 EUR
250	11,6800 EUR
350	11,6800 EUR

Prodlužovací pružina Nakoupit

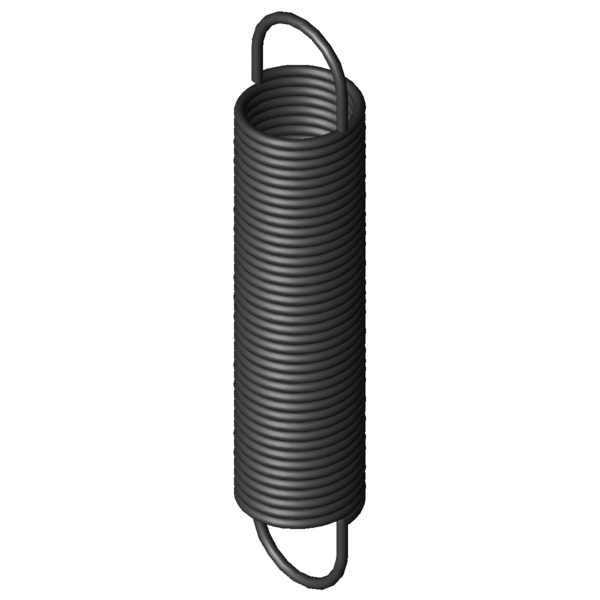

Obrázek produktu Prodlužovací pružina Z-302I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-302I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	80	mm	Nejmenší průměr dutinky
L0	354	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	261,45	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	956,44	mm	Největší délka při statickém zatížení
sn	602,44	mm	Největší dráha pružiny při statickém zatížení
Fn	968,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	46,27	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,533	N/mm	Tuhost pružiny
F0	45	N	Vnitřní předpínací síla
Fntol	45,2	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1,2	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	41	Stupně	Tolerance polohy oka
Gew	2084,0376	g	Hmotnost výrobku
PG	###BA	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-302I Pružinová ocel Ø 6,3 x 70 x 354 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-302I Pružinová ocel Ø 6,3 x 70 x 354 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-302I Pružinová ocel Ø 6,3 x 70 x 354 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-302I Pružinová ocel Ø 6,3 x 70 x 354 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-302I

Formulář dotazu Prodlužovací pružina Z-302I Pružinová ocel Ø 6,3 x 70 x 354 mm / 180°

Formulář dotazu Prodlužovací pružina Z-302I

Podobné tažné pružiny pro Prodlužovací pružina Z-302I Pružinová ocel Ø 6,3 x 70 x 354 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-302I	EN 10270-1	6,3	70	354	968,5	956,44	602,44	1,533	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209KI	60	401	0,35	EN 10270-1	438	1587	1186	50,9 \| 81,8 \| 48,0 \| 23,0
Z-209JI	60	365	0,39	EN 10270-1	438	1414,5	1049,5	54,0 \| 84,7 \| 51,3 \| 26,0
Z-209HI	60	329	0,46	EN 10270-1	438	1242	913	56,3 \| 83,4 \| 55,6 \| 29,8
Z-238JI	60	393	0,62	EN 10270-1	585	1289,7	896,7	63,1 \| 85,1 \| 63,8 \| 40,6
Z-238HI	60	353	0,72	EN 10270-1	585	1133,1	780,1	67,9 \| 88,3 \| 68,8 \| 46,6
Z-238GI	60	318	0,82	EN 10270-1	585	996	678	71,1 \| 85,0 \| 74,6 \| 53,7
Z-274I	60	378	1,076	EN 10270-1	774,5	1062,25	684,25	81,1 \| 88,9 \| 84,0 \| 70,4
Z-304I	70	436	1,161	EN 10270-1	968,5	1231,82	795,82	85,8 \| 93,7 \| 87,9 \| 75,7
Z-273I	60	340	1,238	EN 10270-1	774,5	934,72	594,72	86,7 \| 89,7 \| 89,3 \| 81,0
Z-303I	70	392	1,335	EN 10270-1	968,5	1083,7	691,7	92,5 \| 96,8 \| 93,5 \| 87,1
Z-302I	70	354	1,533	EN 10270-1	968,5	956,44	602,44	100,0 \| 100,0 \| 100,0 \| 100,0
Z-332I	80	396	1,553	EN 10270-1	1132	1080	684	91,0 \| 89,0 \| 86,8 \| 97,1
Z-301I	70	310	1,853	EN 10270-1	968,5	808,32	498,32	90,0 \| 95,9 \| 91,4 \| 82,7
Z-331I	80	348	1,877	EN 10270-1	1132	914,24	566,24	87,4 \| 91,9 \| 89,8 \| 80,4
Z-340I	70	422	2,104	EN 10270-1	1287	988,72	566,72	82,2 \| 91,3 \| 84,7 \| 70,8
Z-310I	60	375	2,229	EN 10270-1	1122	842,56	467,56	80,8 \| 93,4 \| 82,0 \| 67,0
Z-300I	70	272	2,258	EN 10270-1	968,5	681,2	409,2	81,4 \| 92,3 \| 84,0 \| 67,9
Z-330I	80	306	2,286	EN 10270-1	1132	770,83	464,83	78,5 \| 88,0 \| 81,4 \| 66,0
Z-339I	70	380	2,415	EN 10270-1	1287	873,59	493,59	78,2 \| 94,4 \| 78,6 \| 61,7
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	76,3 \| 93,7 \| 77,0 \| 58,3
Z-338I	70	332	2,92	EN 10270-1	1287	740,28	408,28	72,4 \| 94,6 \| 71,5 \| 51,0
Z-361I	80	378	3,337	EN 10270-1	1627	829,84	451,84	66,2 \| 86,6 \| 67,3 \| 44,6
Z-337I	70	290	3,557	EN 10270-1	1287	625,16	335,16	66,0 \| 90,6 \| 65,4 \| 41,9
Z-346I	60	364	4,057	EN 10270-1	1489	699,05	335,05	62,5 \| 91,0 \| 60,3 \| 36,2
Z-360I	80	330	4,065	EN 10270-1	1627	700,91	370,91	61,2 \| 86,5 \| 60,5 \| 36,6
Z-369I	70	418	4,323	EN 10270-1	1847	803,65	385,65	59,9 \| 87,8 \| 58,2 \| 33,6

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-302I

Země původu: DE, German; Prodlužovací pružina Z-302I
