Prodlužovací pružina Z-303I Pružinová ocel Ø 6,3 x 70 x 392 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-303I

Množství	Jedn. cena [EUR]
1	37,1900 EUR
2	29,6300 EUR
3	28,2300 EUR
7	25,1100 EUR
17	25,1100 EUR
37	25,1100 EUR
75	25,1100 EUR
125	25,1100 EUR
175	25,1100 EUR
250	25,1100 EUR
350	25,1100 EUR

Prodlužovací pružina Nakoupit

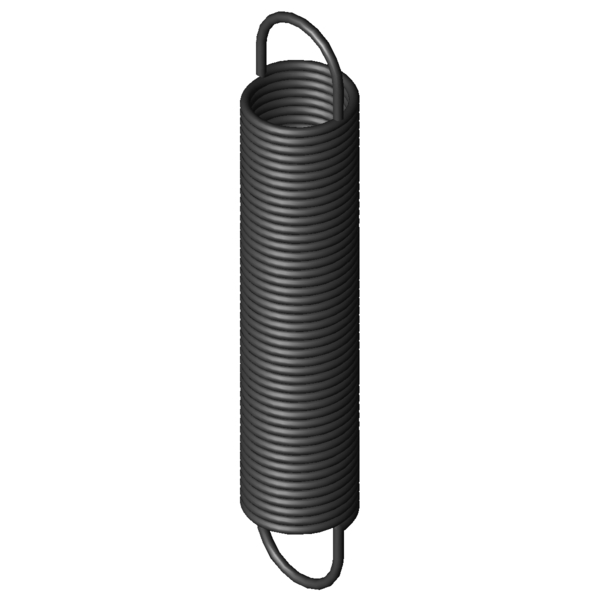

Obrázek produktu Prodlužovací pružina Z-303I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-303I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	80	mm	Nejmenší průměr dutinky
L0	392	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	299,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	1083,7	mm	Největší délka při statickém zatížení
sn	691,7	mm	Největší dráha pružiny při statickém zatížení
Fn	968,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	46,37	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,335	N/mm	Tuhost pružiny
F0	45	N	Vnitřní předpínací síla
Fntol	44,5	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1,2	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	44	Stupně	Tolerance polohy oka
Gew	2379,9956	g	Hmotnost výrobku
PG	###BD	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-303I Pružinová ocel Ø 6,3 x 70 x 392 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-303I Pružinová ocel Ø 6,3 x 70 x 392 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-303I Pružinová ocel Ø 6,3 x 70 x 392 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-303I Pružinová ocel Ø 6,3 x 70 x 392 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-303I

Formulář dotazu Prodlužovací pružina Z-303I Pružinová ocel Ø 6,3 x 70 x 392 mm / 180°

Formulář dotazu Prodlužovací pružina Z-303I

Podobné tažné pružiny pro Prodlužovací pružina Z-303I Pružinová ocel Ø 6,3 x 70 x 392 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-303I	EN 10270-1	6,3	70	392	968,5	1083,7	691,7	1,335	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209KI	60	401	0,35	EN 10270-1	438	1587	1186	54,4 \| 85,0 \| 51,8 \| 26,4
Z-209JI	60	365	0,39	EN 10270-1	438	1414,5	1049,5	56,3 \| 83,4 \| 55,6 \| 29,8
Z-238KI	60	433	0,55	EN 10270-1	585	1446,4	1013,4	63,6 \| 85,2 \| 64,3 \| 41,2
Z-238JI	60	393	0,62	EN 10270-1	585	1289,7	896,7	67,9 \| 88,3 \| 68,8 \| 46,6
Z-238HI	60	353	0,72	EN 10270-1	585	1133,1	780,1	71,0 \| 85,0 \| 74,5 \| 53,6
Z-275I	60	422	0,936	EN 10270-1	774,5	1208,57	786,57	81,0 \| 88,6 \| 84,0 \| 70,3
Z-305I	70	486	1,01	EN 10270-1	968,5	1400,82	914,82	85,7 \| 93,6 \| 87,8 \| 75,6
Z-274I	60	378	1,076	EN 10270-1	774,5	1062,25	684,25	86,7 \| 89,8 \| 89,4 \| 80,8
Z-304I	70	436	1,161	EN 10270-1	968,5	1231,82	795,82	92,3 \| 96,6 \| 93,5 \| 86,9
Z-303I	70	392	1,335	EN 10270-1	968,5	1083,7	691,7	100,0 \| 100,0 \| 100,0 \| 100,0
Z-333I	80	438	1,352	EN 10270-1	1132	1223,4	785,4	91,0 \| 89,0 \| 86,8 \| 97,1
Z-302I	70	354	1,533	EN 10270-1	968,5	956,44	602,44	92,5 \| 96,8 \| 93,5 \| 87,1
Z-332I	80	396	1,553	EN 10270-1	1132	1080	684	89,7 \| 92,2 \| 92,2 \| 84,6
Z-341I	70	472	1,828	EN 10270-1	1287	1124,03	652,03	82,2 \| 91,0 \| 84,8 \| 70,9
Z-301I	70	310	1,853	EN 10270-1	968,5	808,32	498,32	83,7 \| 93,0 \| 86,0 \| 72,0
Z-331I	80	348	1,877	EN 10270-1	1132	914,24	566,24	80,8 \| 88,8 \| 83,7 \| 70,0
Z-311I	60	420	1,937	EN 10270-1	1122	957,95	537,95	80,7 \| 93,0 \| 82,0 \| 67,1
Z-340I	70	422	2,104	EN 10270-1	1287	988,72	566,72	78,2 \| 94,3 \| 78,6 \| 61,7
Z-310I	60	375	2,229	EN 10270-1	1122	842,56	467,56	76,4 \| 93,8 \| 77,0 \| 58,3
Z-339I	70	380	2,415	EN 10270-1	1287	873,59	493,59	74,2 \| 95,6 \| 73,3 \| 53,7
Z-362I	80	434	2,76	EN 10270-1	1627	980,25	546,25	67,3 \| 85,5 \| 69,2 \| 47,0
Z-338I	70	332	2,92	EN 10270-1	1287	740,28	408,28	67,7 \| 91,6 \| 67,1 \| 44,4
Z-361I	80	378	3,337	EN 10270-1	1627	829,84	451,84	63,0 \| 87,6 \| 62,4 \| 38,9
Z-347I	60	406	3,533	EN 10270-1	1489	790,68	384,68	62,4 \| 90,8 \| 60,3 \| 36,2
Z-337I	70	290	3,557	EN 10270-1	1287	625,16	335,16	62,1 \| 88,0 \| 61,9 \| 36,5

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-303I

Země původu: DE, German; Prodlužovací pružina Z-303I
