Prodlužovací pružina Z-309I Pružinová ocel Ø 6,3 x 60 x 338 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-309I

Množství	Jedn. cena [EUR]
1	20,4700 EUR
2	16,3100 EUR
3	13,5600 EUR
7	11,6800 EUR
17	11,6800 EUR
37	11,6800 EUR
75	11,6800 EUR
125	11,6800 EUR
175	11,6800 EUR
250	11,6800 EUR
350	11,6800 EUR

Prodlužovací pružina Nakoupit

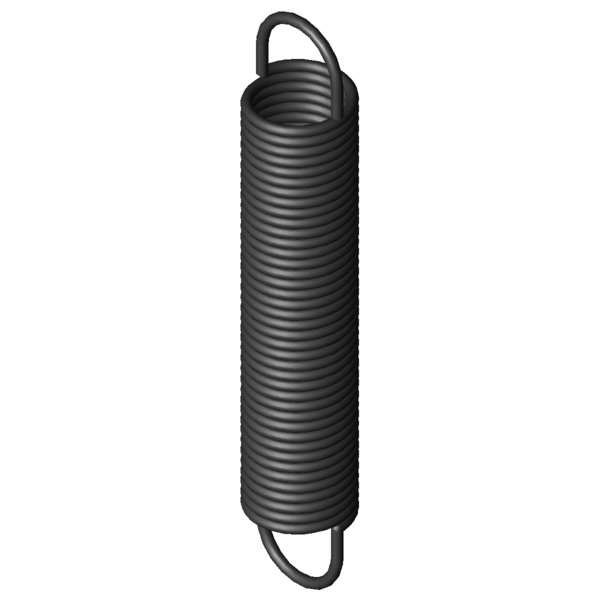

Obrázek produktu Prodlužovací pružina Z-309I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-309I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	70	mm	Nejmenší průměr dutinky
L0	338	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	261,45	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	745,23	mm	Největší délka při statickém zatížení
sn	407,23	mm	Největší dráha pružiny při statickém zatížení
Fn	1122	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	38,27	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,559	N/mm	Tuhost pružiny
F0	80	N	Vnitřní předpínací síla
Fntol	53,39	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	38	Stupně	Tolerance polohy oka
Gew	1756,8732	g	Hmotnost výrobku
PG	###BA	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-309I Pružinová ocel Ø 6,3 x 60 x 338 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-309I Pružinová ocel Ø 6,3 x 60 x 338 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-309I Pružinová ocel Ø 6,3 x 60 x 338 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-309I Pružinová ocel Ø 6,3 x 60 x 338 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-309I

Formulář dotazu Prodlužovací pružina Z-309I Pružinová ocel Ø 6,3 x 60 x 338 mm / 180°

Formulář dotazu Prodlužovací pružina Z-309I

Podobné tažné pružiny pro Prodlužovací pružina Z-309I Pružinová ocel Ø 6,3 x 60 x 338 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-309I	EN 10270-1	6,3	60	338	1122	745,23	407,23	2,559	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209EI	60	270	0,6	EN 10270-1	438	961,1	691,1	51,9 \| 83,8 \| 49,0 \| 23,0
Z-238JI	60	393	0,62	EN 10270-1	585	1289,7	896,7	53,6 \| 88,5 \| 48,8 \| 23,7
Z-238HI	60	353	0,72	EN 10270-1	585	1133,1	780,1	57,0 \| 91,7 \| 52,2 \| 27,2
Z-215I	50	346	0,721	EN 10270-1	532,3	1045,39	699,39	54,9 \| 84,1 \| 52,8 \| 27,6
Z-238GI	60	318	0,82	EN 10270-1	585	996	678	59,5 \| 91,1 \| 56,1 \| 31,3
Z-238EI	60	289	0,94	EN 10270-1	585	879,5	590,5	61,6 \| 88,3 \| 60,6 \| 36,0
Z-274I	60	378	1,076	EN 10270-1	774,5	1062,25	684,25	65,9 \| 92,2 \| 64,3 \| 41,1
Z-273I	60	340	1,238	EN 10270-1	774,5	934,72	594,72	70,5 \| 95,6 \| 68,8 \| 47,3
Z-244I	50	337	1,306	EN 10270-1	707,9	843,04	506,04	70,0 \| 87,5 \| 71,8 \| 50,8
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	73,6 \| 92,6 \| 73,8 \| 54,3
Z-302I	70	354	1,533	EN 10270-1	968,5	956,44	602,44	76,3 \| 93,7 \| 77,0 \| 58,3
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	78,8 \| 88,9 \| 82,0 \| 65,6
Z-310I	60	375	2,229	EN 10270-1	1122	842,56	467,56	92,5 \| 96,7 \| 93,5 \| 87,1
Z-280I	50	324	2,275	EN 10270-1	921,2	693,79	369,79	88,6 \| 88,8 \| 86,5 \| 90,4
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	100,0 \| 100,0 \| 100,0 \| 100,0
Z-338I	70	332	2,92	EN 10270-1	1287	740,28	408,28	90,7 \| 91,3 \| 93,5 \| 87,4
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	89,9 \| 95,7 \| 91,4 \| 82,7
Z-347I	60	406	3,533	EN 10270-1	1489	790,68	384,68	82,4 \| 91,1 \| 84,9 \| 71,2
Z-346I	60	364	4,057	EN 10270-1	1489	699,05	335,05	78,4 \| 94,3 \| 78,8 \| 62,0
Z-316I	50	322	4,748	EN 10270-1	1331	577,19	255,19	73,1 \| 92,9 \| 73,5 \| 52,8
Z-345I	60	316	4,904	EN 10270-1	1489	593,14	277,14	72,5 \| 94,5 \| 71,7 \| 51,3
Z-344I	60	274	5,974	EN 10270-1	1489	501,5	227,5	66,0 \| 90,4 \| 65,6 \| 42,1
Z-376I	60	402	7,328	EN 10270-1	2132	660,26	258,26	59,7 \| 87,6 \| 58,0 \| 33,4
Z-353I	50	349	7,596	EN 10270-1	1763	554,82	205,82	59,8 \| 90,1 \| 57,1 \| 32,2
Z-375I	60	346	8,859	EN 10270-1	2132	559,63	213,63	57,4 \| 92,1 \| 52,5 \| 27,6
Z-374I	60	298	10,792	EN 10270-1	2132	473,36	175,36	53,2 \| 89,0 \| 47,8 \| 22,7
Z-382I	50	331	16,813	EN 10270-1	2515	462,8	131,8	46,5 \| 86,7 \| 38,5 \| 14,4

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-309I

Země původu: DE, German; Prodlužovací pružina Z-309I
