Prodlužovací pružina Z-345I Pružinová ocel Ø 7 x 60 x 316 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-345I

Množství	Jedn. cena [EUR]
1	20,4700 EUR
2	16,3100 EUR
3	13,5600 EUR
7	11,6800 EUR
17	11,6800 EUR
37	11,6800 EUR
75	11,6800 EUR
125	11,6800 EUR
175	11,6800 EUR
250	11,6800 EUR
350	11,6800 EUR

Prodlužovací pružina Nakoupit

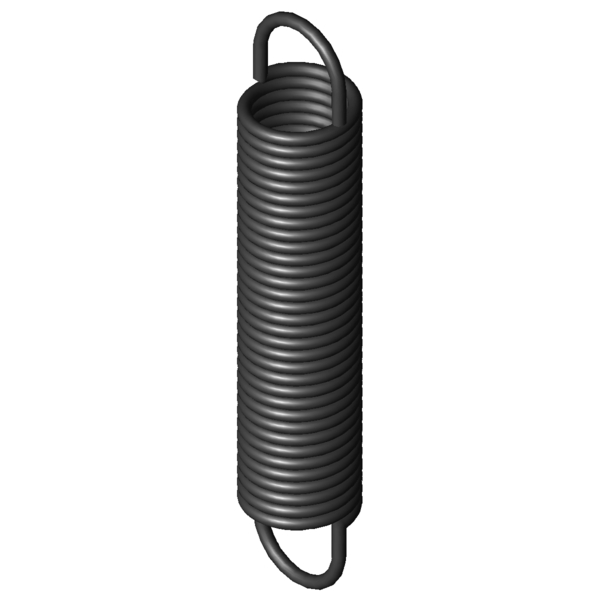

Obrázek produktu Prodlužovací pružina Z-345I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-345I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	72	mm	Nejmenší průměr dutinky
L0	316	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	241,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	593,14	mm	Největší délka při statickém zatížení
sn	277,14	mm	Největší dráha pružiny při statickém zatížení
Fn	1489	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	37,25	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	4,904	N/mm	Tuhost pružiny
F0	130	N	Vnitřní předpínací síla
Fntol	74,8	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	33	Stupně	Tolerance polohy oka
Gew	1786,0326	g	Hmotnost výrobku
PG	###BA	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-345I Pružinová ocel Ø 7 x 60 x 316 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-345I Pružinová ocel Ø 7 x 60 x 316 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-345I Pružinová ocel Ø 7 x 60 x 316 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-345I Pružinová ocel Ø 7 x 60 x 316 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-345I

Formulář dotazu Prodlužovací pružina Z-345I Pružinová ocel Ø 7 x 60 x 316 mm / 180°

Formulář dotazu Prodlužovací pružina Z-345I

Podobné tažné pružiny pro Prodlužovací pružina Z-345I Pružinová ocel Ø 7 x 60 x 316 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-345I	EN 10270-1	7	60	316	1489	593,14	277,14	4,904	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-273I	60	340	1,238	EN 10270-1	774,5	934,72	594,72	54,7 \| 90,5 \| 49,3 \| 24,2
Z-244I	50	337	1,306	EN 10270-1	707,9	843,04	506,04	53,3 \| 82,8 \| 51,2 \| 26,0
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	57,5 \| 91,8 \| 52,8 \| 27,8
Z-243I	50	303	1,503	EN 10270-1	707,9	742,83	439,83	56,3 \| 83,5 \| 55,3 \| 30,0
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	59,9 \| 87,8 \| 58,3 \| 33,6
Z-301I	70	310	1,853	EN 10270-1	968,5	808,32	498,32	62,6 \| 91,3 \| 60,3 \| 36,2
Z-310I	60	375	2,229	EN 10270-1	1122	842,56	467,56	67,8 \| 91,4 \| 67,3 \| 44,7
Z-280I	50	324	2,275	EN 10270-1	921,2	693,79	369,79	67,1 \| 86,5 \| 68,4 \| 46,4
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	72,5 \| 94,5 \| 71,7 \| 51,3
Z-338I	70	332	2,92	EN 10270-1	1287	740,28	408,28	76,5 \| 93,6 \| 77,2 \| 58,7
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	78,4 \| 94,3 \| 78,8 \| 62,0
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	84,5 \| 90,3 \| 87,6 \| 75,5
Z-346I	60	364	4,057	EN 10270-1	1489	699,05	335,05	89,9 \| 95,6 \| 91,4 \| 82,7
Z-316I	50	322	4,748	EN 10270-1	1331	577,19	255,19	92,8 \| 90,5 \| 90,7 \| 97,1
Z-345I	60	316	4,904	EN 10270-1	1489	593,14	277,14	100,0 \| 100,0 \| 100,0 \| 100,0
Z-344I	60	274	5,974	EN 10270-1	1489	501,5	227,5	89,6 \| 95,6 \| 91,0 \| 82,1
Z-367I	70	314	6,367	EN 10270-1	1847	575,86	261,86	84,9 \| 90,9 \| 87,6 \| 76,2
Z-375I	60	346	8,859	EN 10270-1	2132	559,63	213,63	73,4 \| 92,9 \| 73,5 \| 53,8
Z-352I	50	300	9,184	EN 10270-1	1763	470,25	170,25	72,5 \| 92,8 \| 72,9 \| 51,9
Z-374I	60	298	10,792	EN 10270-1	2132	473,36	175,36	68,2 \| 93,9 \| 66,6 \| 44,2
Z-382I	50	331	16,813	EN 10270-1	2515	462,8	131,8	56,8 \| 88,8 \| 53,4 \| 28,2

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-345I

Země původu: DE, German; Prodlužovací pružina Z-345I
